Cách Xếp Cáp Điện Trên Thang Cáp Và Máng Cáp

Việc lắp đặt cáp phải tuân theo các yêu cầu của TCVN 10688: 2015. Hãy cùng chúng tôi tìm hiểu ngay cách đi dây điện trong thang máng cáp để đạt hiệu quả tối ưu qua bài viết dưới đây.

Trước khi đặt cáp vào thang máng cáp điện, hãy kiểm tra đường dẫn cáp để đảm bảo tất cả các khu vực không có mảnh vỡ hoặc vật thể lạ có thể gây cản trở việc lắp đặt cáp. Khi được lắp đặt theo hướng dẫn của nhà sản xuất, diện tích bề mặt của thang hoặc máng có thể tiếp xúc với cáp và không được làm hỏng cáp. Không nên sử dụng máng cáp hoặc thang cáp làm lối đi.

Thang máng cáp điện được sắp xếp dây như thế nào?

1. Công cụ kéo

Đối với các vị trí có cáp lớn hoặc dài, việc lắp đặt cáp có thể cần các dụng cụ và cách bố trí cáp trên thang cáp và máng cáp như sau:

• - Trên đường ngang, cáp thường được chạy trên các con lăn được lắp đặt trong hoặc trên khay cáp. Các con lăn này phải được bố trí hợp lý theo kích thước và trọng lượng của cáp để tránh cho dây bị võng và kéo theo thang cáp hoặc máng cáp trong quá trình kéo.
• Trong các đoạn uốn cong và kéo dọc, cáp thường được đưa qua các con lăn hoặc ròng rọc để duy trì bán kính uốn cong tối thiểu. Đường kính của con lăn và ròng rọc phải đủ lớn để tránh cáp bị kẹt giữa các bề mặt bên trong của con lăn / ròng rọc. Nói chung, mỗi cáp có bán kính uốn cong tối thiểu phải được duy trì để tránh làm hỏng cáp nguồn. Phải chú ý đến góc vào và ra của cáp của bộ kéo, vì điều này có thể vượt quá bán kính uốn cong.

Do chiều dài và trọng lượng của một số lượng lớn cáp có thể được đặt trên các puli uốn ngang và uốn cong. Do các lực có thể tác dụng trong quá trình kéo, các ròng rọc này phải được neo vào giá đỡ để hỗ trợ chứ không phải máng điện hoặc thang cáp.

Tham Khảo: 4 Kích Thước Máng Cáp Điện Được Ưa Chuộng Sử Dụng Nhất

2. Cách kéo cáp

• Cáp lớn thường có một mắt kéo gắn vào đầu cuối chứa ruột dẫn kim loại của cáp. Khi các phụ kiện kéo kèm theo trên dây phải che chúng bằng băng bảo vệ, v.v. để ngăn ngừa sự cố.
• Cáp điện thường có độ bền kéo hạn chế, vì vậy cần lắp một lực kế ở đầu căng để đảm bảo không vượt quá lực căng tối đa của cáp. Sợi dây phải được kéo với tốc độ không đổi.
• Giá đỡ cáp hoặc dây buộc cáp phải được sử dụng để cố định cáp vào thang cáp 200x100 và khay cáp để ngăn chặn sự di chuyển của cáp trong điều kiện sử dụng bình thường và sự cố. Đặc biệt, khoảng cách giữa các thanh giằng cáp không được quá 2m. Khóa cáp và dây buộc cáp phải có kích thước chính xác và chỉ được thắt chặt đủ để giữ chặt cáp mà không có vết lõm trên áo cách điện.

• Khi chạy theo phương thẳng đứng, dây phải chịu được lực do trọng lượng của dây tác dụng. Trọng lượng của các dây cáp phải được hỗ trợ để tránh làm hỏng thang và dây cáp.
• Do đó, cách tiếp cận tốt nhất là chạy dây buộc cáp trên các bậc xen kẽ của thang cáp để tải trọng được phân bổ đều dọc theo chiều dài của cáp.

Xem Thêm: Biện Pháp Thi Công Thang Máng Cáp An Toàn

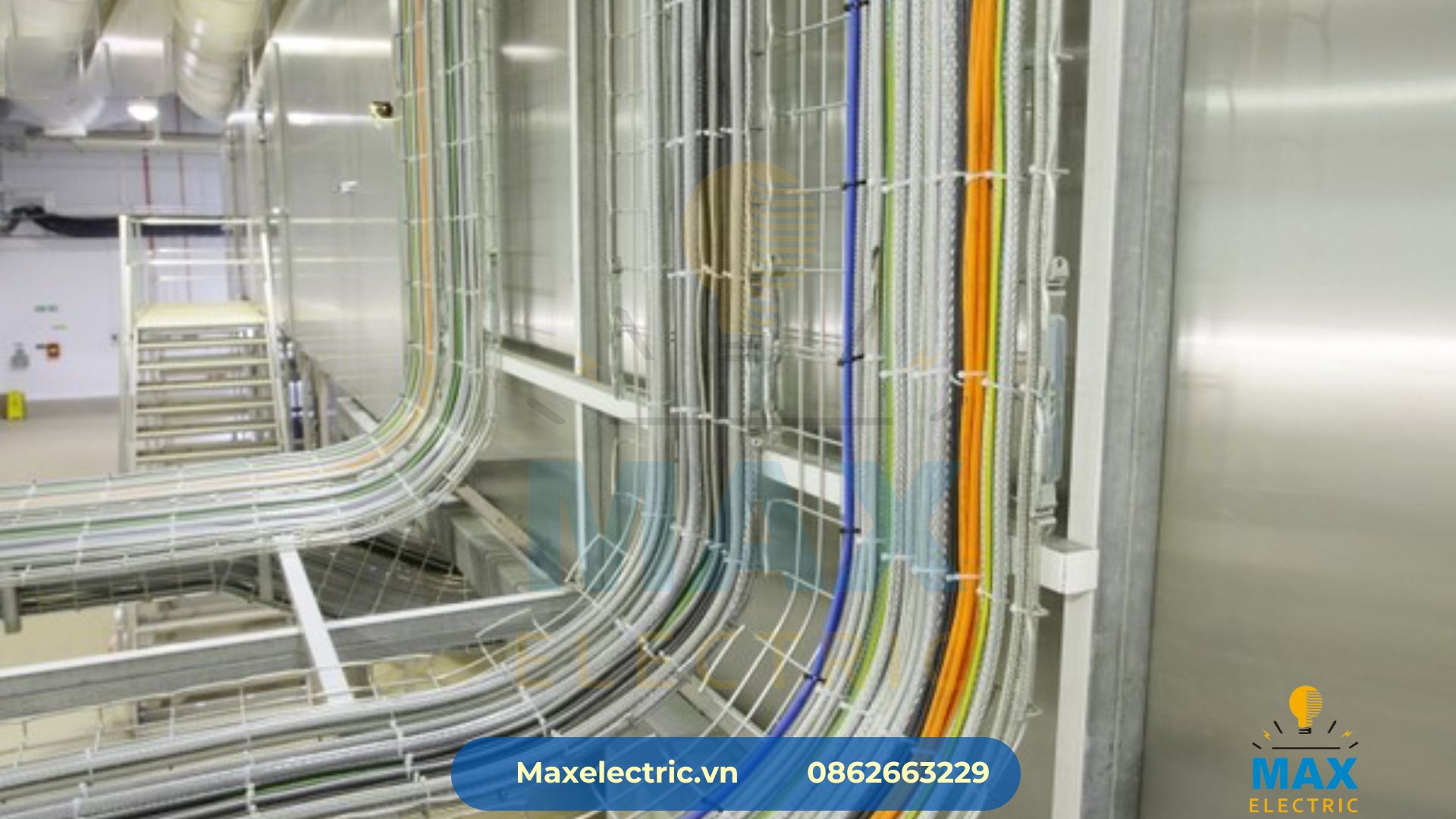

Hướng dẫn cách xếp cáp điện trên thang cáp đúng chuẩn, an toàn

Quy trình 5 bước thi công xếp cáp trên thang cáp chuẩn M&E

Bước 1: Kiểm tra và chuẩn bị tuyến thang cáp

• Đảm bảo toàn bộ tuyến thang cáp, co, tê đã được lắp ráp hoàn thiện, siết chặt bulong và đã được nối tiếp địa xuyên suốt.

• Vệ sinh sạch sẽ bề mặt nan thang, đảm bảo không còn bavia, mạt sắt hay vật liệu sắc nhọn có thể làm rách vỏ cáp.

• Lắp đặt tạm thời các hệ thống con lăn đỡ cáp (Cable Rollers) tại các đoạn thẳng dài và đặc biệt là tại các góc cua để chuẩn bị kéo dây.

Bước 2: Tổ chức kéo và rải cáp

• Cố định rulo cáp trên giá quay. Khi kéo cáp lên thang, phải cho cáp chạy trượt trên hệ thống con lăn, tuyệt đối không kéo lê cáp chà xát trực tiếp lên bề mặt nan kim loại của thang.

• Tiến hành rải lần lượt từng sợi. Sợi cáp nào kéo trước sẽ được ép sát vào một bên thành của thang cáp, chừa lại không gian để rải các sợi tiếp theo, tránh tình trạng dây quấn chéo vào nhau ngay từ đầu.

Bước 3: Sắp xếp và định vị khoảng cách tản nhiệt

• Sau khi kéo đủ số lượng cáp lên tuyến, công nhân bắt đầu nắn chỉnh lại đội hình. Trải phẳng toàn bộ cáp thành một lớp duy nhất trên mặt nan thang.

• Dùng tay (đeo găng bảo hộ) và dụng cụ chuyên dụng để vuốt thẳng cáp, căn chỉnh khoảng cách hở giữa 2 sợi cáp liền kề đạt chuẩn tối thiểu bằng 1 lần đường kính vỏ ngoài (1D).

• Tại các vị trí chuyển hướng (co ngang, co lên/xuống), vuốt nắn cáp uốn lượn ôm sát theo bán kính R của phụ kiện, tuyệt đối không bẻ gập góc nhọn.

Bước 4: Cố định cáp (Fastening & Cleating)

• Đối với tuyến thang đi ngang: Tiến hành dùng dây thít nhựa chịu lực bản to (hoặc đai thít inox) để buộc chặt từng sợi cáp vào các nan thang. Khoảng cách buộc tiêu chuẩn thường từ 1.0m đến 1.5m một điểm.

• Đối với tuyến thang đi đứng (Trục Shaft): Tháo bỏ đai thít nhựa tạm thời (nếu có) và thay thế bắt buộc bằng Kẹp cáp kim loại lót đệm cao su (Cable Cleats). Cố định chặt kẹp vào nan thang để chống trượt do trọng lực và chịu được lực văng khi có dòng ngắn mạch.

Bước 5: Gắn thẻ nhận diện (Cable Tag) và đo kiểm tra

• Cuối cùng, tiến hành đeo thẻ tag nhựa (ghi rõ: lộ cáp, tiết diện, điểm xuất phát - điểm đến) tại các vị trí trọng yếu: đầu cáp, cuối cáp, các điểm rẽ nhánh và cứ mỗi khoảng 15m - 20m trên đường thẳng.

• Trước khi đóng nắp che (nếu có) hoặc bàn giao, kỹ sư bắt buộc phải dùng đồng hồ Megomet để đo lại điện trở cách điện toàn bộ tuyến cáp, đảm bảo trong quá trình kéo và xếp, vỏ cáp không bị cọ quẹt hay rách xước lõi bên trong.

Lưu ý khi sắp xếp cáp điện trên thang máng cáp

• Các dây buộc cáp không được quá chặt. ất kì dây cáp nào trong một bó buộc được phải có thể di chuyển qua dây buộc đó với lực cản nhẹ. Dây buộc không được quá mỏng vì nó có thể cắt vào vỏ của cáp.
• Bán kính uốn cong tối thiểu không được nhỏ hơn quy định của nhà sản xuất cáp. Các nhà sản xuất thường chỉ định 6-8 lần đường kính cáp làm bán kính uốn cong của cáp.
• Không có số lượng cáp chính xác trong một bó, nhưng nó thường là từ 24 đến 48 cáp.
• Khi các đường dây điện và dữ liệu được lắp đặt trong cùng một vỏ bọc hoặc gần nhau, chúng phải được cách ly thích hợp.
• Việc rút cáp phải được tính đến để định tuyến cáp một cách chính xác.
• Trong trường hợp ngắn mạch, dòng điện chạy qua nó có thể lên tới hàng chục nghìn ampe, tùy thuộc vào yêu cầu lắp đặt điện. Dòng điện ngắn mạch này tạo ra một từ trường cao có thể tương tác để tạo ra các lực cơ học rất lớn. Các lực này có thể gây ra sự dịch chuyển tương đối lớn của cáp, do đó cần có một số hình thức bảo vệ cáp. Đối với cáp có đường kính lớn, hình thức phổ biến nhất là sử dụng bộ bảo vệ cáp để cố định cáp vào thang máng.

Bài viết trên là toàn bộ những thông tin cần thiết để lắp dây cáp vào thang máng cáp điện. Công việc này đòi hỏi thợ điện phải có trình độ chuyên môn và kinh nghiệm nhiều năm trong nghề. Nếu các bạn còn có những thắc mắc, hãy liên hệ ngay với chúng tôi để được tư vấn.
