Trong thời đại công nghệ hóa 5.0, việc giám sát và điều khiển từ xa các hệ thống công nghiệp không còn xa lạ. SCADA ( Supervisory Control and Data Acquisition) chính là trái tim của công nghệ giám sát hiện đại. Tuy nhiên, không phải ai cũng biết cách bắt đầu với SCADA. Trong bài viết này, Max Electric sẽ hướng dẫn lập trình SCADA từ những bước cơ bản nhất, giúp người mới tiếp cận dễ dàng, từng bước làm chủ hệ thống tự động hóa.
Xem thêm: Bí quyết chọn hệ thống SCADA cho doanh nghiệp vừa và nhỏ
Liên hệ: 0862 663 229

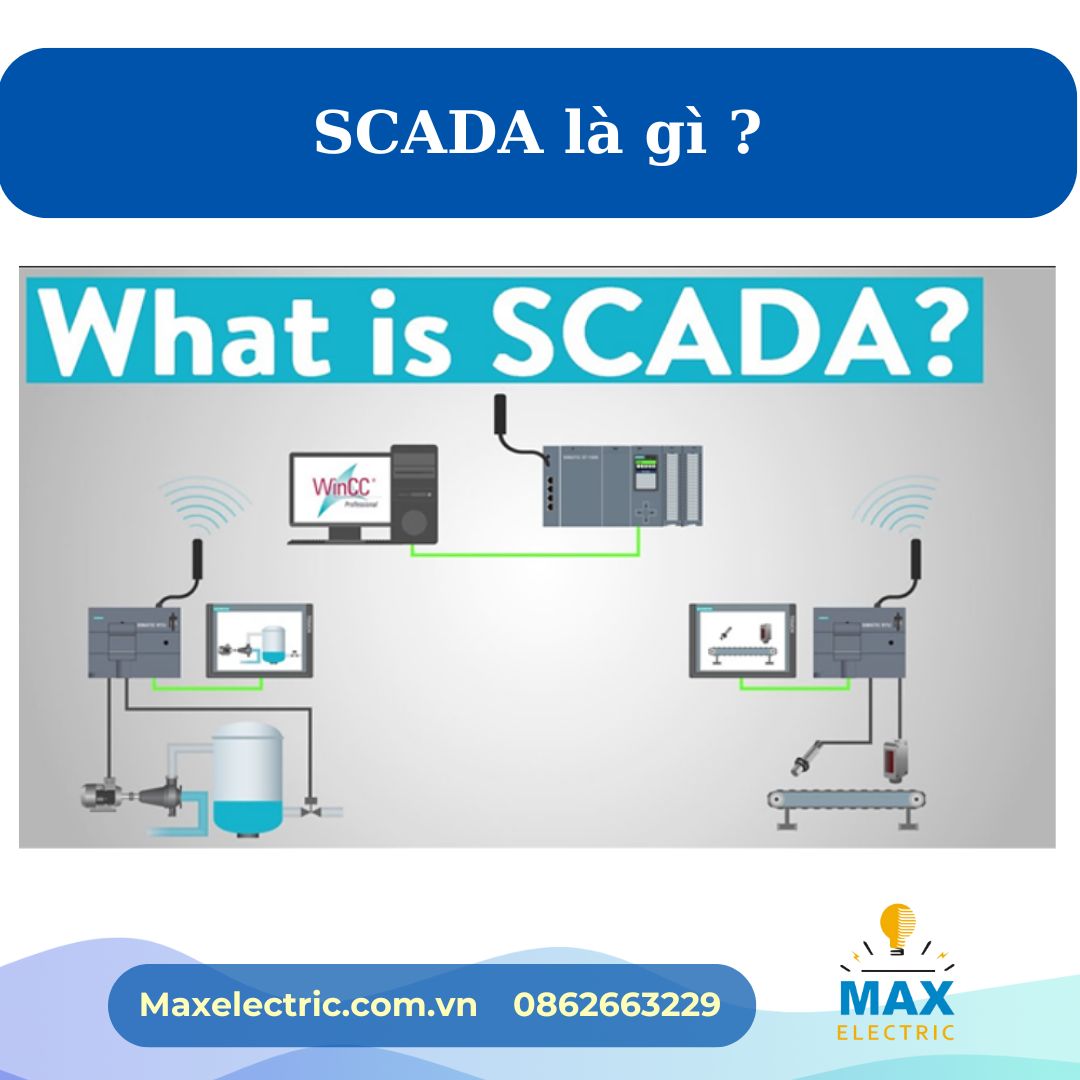

SCADA là gì? Vì sao nên học lập trình SCADA?
SCADA là một hệ thống tích hợp phần mềm và phần cứng giúp giám sát, điều khiển và thu thập dữ liệu từ các thiết bị như cảm biến, máy móc, PLC trong nhà máy hoặc trạm phân phối điện. Học cách lập trình SCADA không chỉ mở ra cánh cửa cho công việc trong lĩnh vực tự động hóa mà còn giúp kỹ sư kiểm soát hệ thống một cách chính xác và hiệu quả.
Đặc biệt trong các nhà máy hiện đại hoặc hệ thống điện mặt trời, SCADA không chỉ là công cụ mà còn là một phần sống còn giúp đảm bảo an toàn, hiệu suất và tiết kiệm chi phí vận hành.
Xem thêm: So sánh SCADA và DCS trong tự động hóa công nghiệp
Liên hệ: 0862 663 229
Các thành phần cơ bản cần biết trước khi lập trình SCADA
Trước khi đi vào lập trình, bạn cần hiểu rõ cấu trúc của một hệ thống SCADA cơ bản:
PLC (Programmable Logic Controller): là thiết bị điều khiển chính, nơi xử lý tín hiệu từ các cảm biến.
HMI/SCADA Software: phần mềm giao diện người dùng để hiển thị dữ liệu, vẽ đồ họa, báo động…
RTU (Remote Terminal Unit): thiết bị đầu cuối thu thập và truyền dữ liệu, thường dùng ở những nơi xa.
Mạng truyền thông: kết nối giữa PLC, phần mềm SCADA và các thiết bị ngoại vi.
Ở Max Electric, chúng tôi thường triển khai hệ thống sử dụng phần mềm như WinCC, iFix, hoặc Ignition, những công cụ phổ biến và có độ ổn định cao, phù hợp cho cả người mới lẫn chuyên gia.
Xem thêm: Quy định kết nối hệ thống năng lượng mặt trời với SCADA
Liên hệ: 0862 663 229

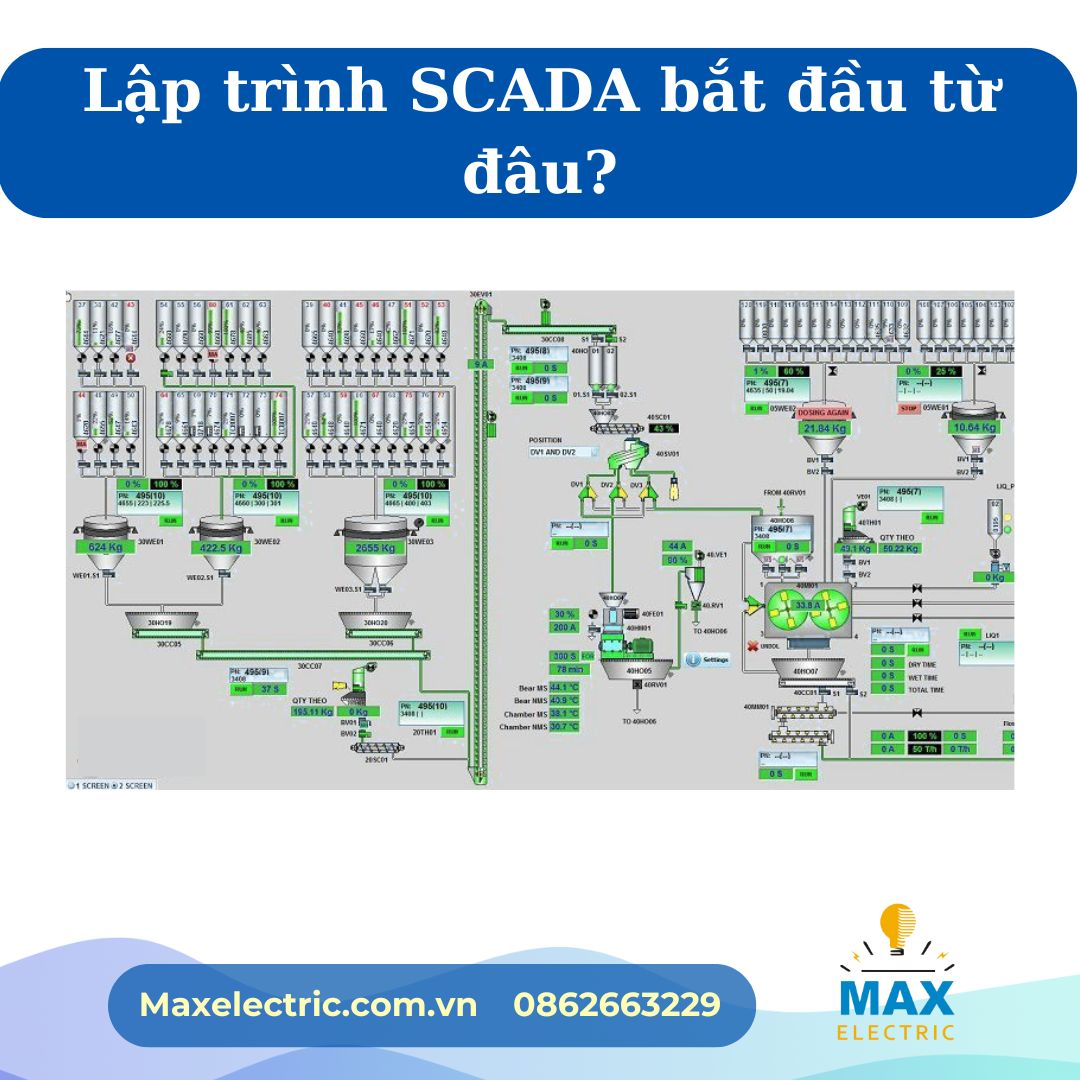

Lập trình SCADA bắt đầu từ đâu?
1. Chọn phần mềm SCADA phù hợp
Nếu bạn mới bắt đầu, nên thử với phần mềm miễn phí hoặc bản dùng thử như WinCC (Siemens), CitectSCADA, hoặc Ignition. Các phần mềm này đều có tài liệu hướng dẫn rõ ràng và cộng đồng hỗ trợ lớn. Chúng tôi khuyên bạn chọn phần mềm dựa trên nhu cầu và thiết bị đang sử dụng.
2. Thiết kế giao diện (HMI)
Bước đầu tiên trong lập trình SCADA là thiết kế giao diện giám sát. Bạn cần dựng các màn hình hiển thị mô phỏng quy trình như bồn chứa, băng tải, van điện, công tắc… Giao diện càng trực quan, việc vận hành càng dễ dàng.
Đối với người mới, hãy bắt đầu với một quy trình đơn giản như điều khiển bơm nước, hiển thị mực nước theo thời gian. Việc dùng biểu tượng đồ họa kéo thả sẽ giúp bạn nhanh chóng làm quen.
3. Kết nối PLC với phần mềm SCADA
Mỗi phần mềm SCADA sẽ có cách cấu hình kết nối riêng, nhưng về cơ bản, bạn sẽ cần:
- Cài đặt địa chỉ IP của PLC hoặc thiết bị RTU
- Chọn giao thức truyền thông phù hợp (Modbus, OPC, Profibus…)
- Gán địa chỉ dữ liệu (tag) từ PLC lên phần mềm
Việc tạo “tags” chính là cách để SCADA lấy dữ liệu từ cảm biến và hiển thị lên giao diện.
4. Thiết lập báo động và sự kiện
SCADA không chỉ hiển thị mà còn cảnh báo khi có sự cố. Bạn có thể thiết lập cảnh báo như: quá nhiệt, áp suất cao, mất kết nối… Khi xảy ra vấn đề, hệ thống sẽ gửi thông báo, bật còi hoặc hiển thị màu đỏ để người vận hành kịp thời xử lý.
5. Lưu trữ và phân tích dữ liệu
Một trong những lợi ích lớn của SCADA là khả năng lưu lại toàn bộ dữ liệu vận hành. Bạn có thể lập biểu đồ, xuất file Excel hoặc PDF để theo dõi năng suất theo ngày, tuần, tháng. Max Electric thường tích hợp module lưu trữ này vào hệ thống để phục vụ công tác báo cáo và bảo trì.
Xem thêm: Giải pháp hệ thống SCADA trong hầm đường bộ
Liên hệ: 0862 663 229

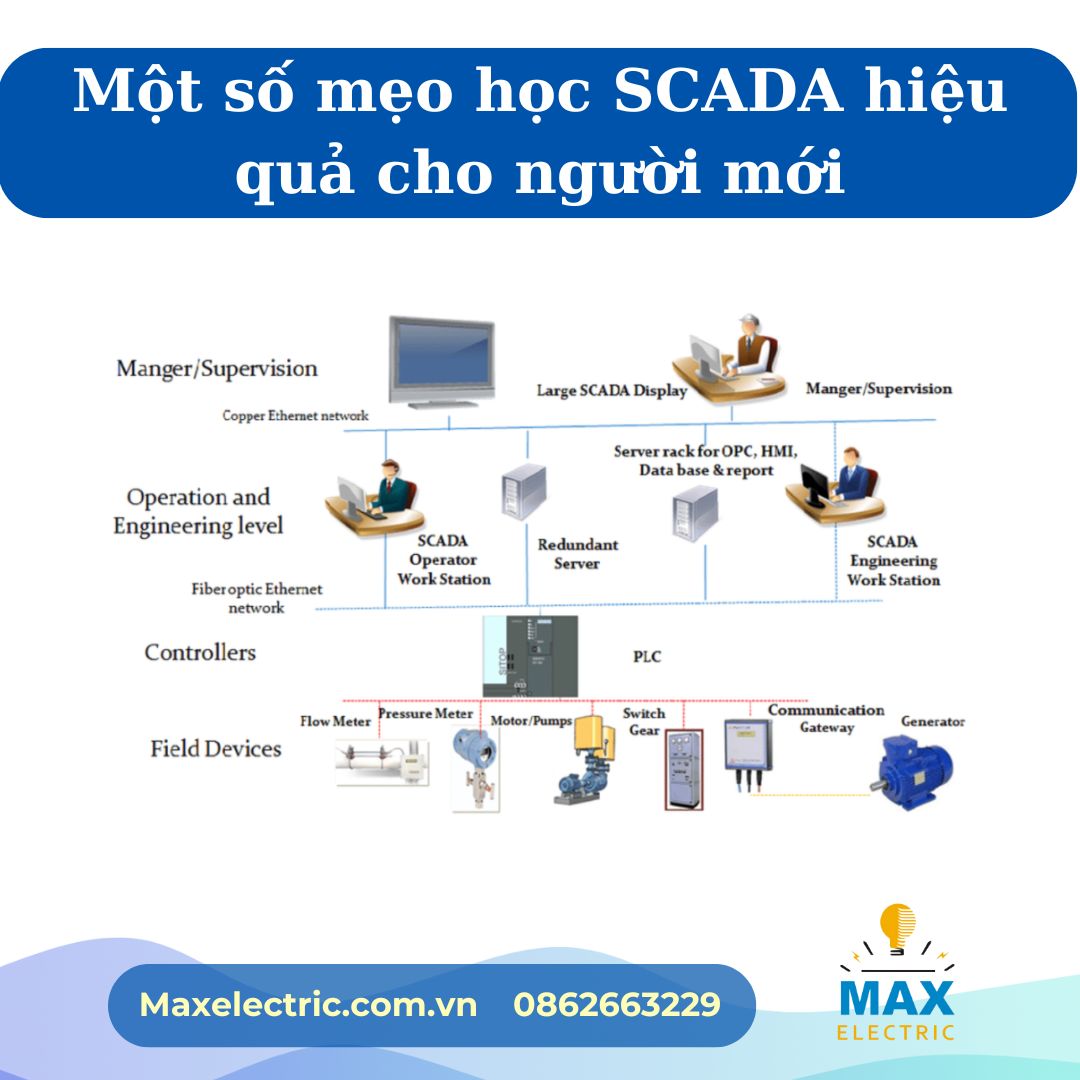

Một số mẹo học SCADA hiệu quả cho người mới
Tự học từ các ví dụ nhỏ: Tạo một hệ thống bơm nước đơn giản và mở rộng dần.
Tham gia khóa học online: Các nền tảng như Udemy, Coursera hay YouTube có rất nhiều khóa học SCADA miễn phí.
Thực hành với thiết bị thực tế: Nếu có điều kiện, nên mượn hoặc mua bộ PLC để thực hành kết nối.
Tham khảo tài liệu từ hãng sản xuất: Siemens, Schneider, ABB đều có hướng dẫn chi tiết đi kèm phần mềm.
Kết luận
Biết lập trình SCADA không chỉ giúp bạn vận hành nhà máy tự động hiệu quả mà còn mở ra cánh cửa nghề nghiệp rộng lớn. Kỹ sư biết SCADA luôn được săn đón trong các lĩnh vực như điện, điện tử, dầu khí, cấp nước, năng lượng tái tạo và sản xuất công nghiệp. Với xu hướng chuyển đổi số trong sản xuất, SCADA đang trở thành tiêu chuẩn trong mọi nhà máy hiện đại.
