Kích thước tủ PCCC và tiêu chuẩn thiết kế phù hợp cho từng công trình

Tủ PCCC là gì ?

Tủ PCCC là trung tâm điều khiển toàn bộ hoạt động của hệ thống bơm chữa cháy, bao gồm bơm chính, bơm bù áp và bơm diesel. Đây là trái tim của hệ thống, đảm bảo nước luôn sẵn sàng cấp khi có sự cố cháy nổ.

Tuy nhiên, một yếu tố thường bị bỏ qua khi thiết kế và thi công là kích thước tủ PCCC. Nếu tủ quá nhỏ, không đủ không gian cho thiết bị điện, việc thoát nhiệt kém dễ gây cháy nổ. Nếu tủ quá lớn, lại chiếm diện tích, gây lãng phí vật liệu và khó lắp đặt.

Vì vậy, lựa chọn kích thước phù hợp là bước bắt buộc trong thiết kế hệ thống PCCC chuyên nghiệp.

Tìm hiểu thêm: Tủ điện PCCC

Liên hệ tư vấn

Cấu tạo cơ bản của tủ PCCC

Trước khi tìm hiểu về kích thước, cần hiểu rõ các thành phần chính của tủ điện PCCC:

Vỏ tủ điện: chế tạo bằng tôn sơn tĩnh điện hoặc inox, độ dày 1.2- 2mm, có khả năng chống nước và chống bụi IP54- IP65.
Thiết bị điều khiển: contactor, rơle, bộ chuyển mạch sao tam giác, biến tần hoặc bộ khởi động mềm.
Thiết bị bảo vệ: CB, MCCB, cầu chì, rơle nhiệt, đèn báo, đồng hồ đo áp dòng.
Mạch điều khiển và hiển thị: mạch tự động- bằng tay, nút nhấn, đèn báo trạng thái, đồng hồ thời gian, bộ giám sát áp suất.
Vì có nhiều thành phần như vậy, kích thước tủ phải được tính toán dựa trên số lượng bơm, công suất từng động cơ và thiết bị kèm theo.

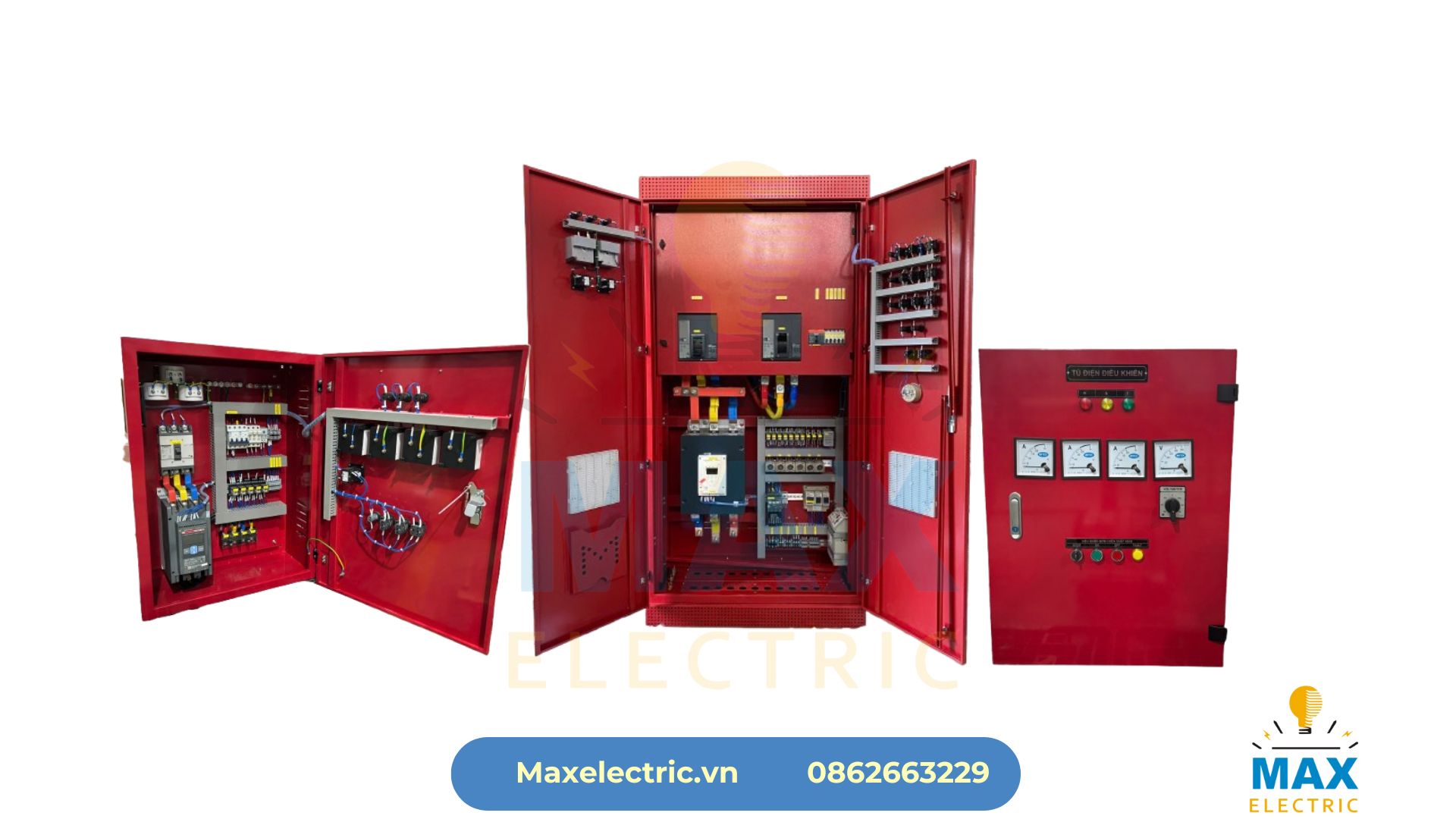

Kích thước tiêu chuẩn tủ PCCC thông dụng

Tùy quy mô công trình và cấu hình hệ thống bơm, tủ PCCC có thể chia thành ba nhóm kích thước phổ biến:

Tủ PCCC cho hệ thống nhỏ (1 bơm điện)

Kích thước tham khảo: Cao 800- 1000 mm × Rộng 600- 800 mm × Sâu 250- 300 mm
Ứng dụng: công trình dân dụng nhỏ, nhà kho, khu thương mại mini, khách sạn nhỏ.
Đặc điểm: điều khiển 1 bơm điện, có thể tích hợp thêm mạch bù áp đơn giản.

Tủ PCCC trung bình (1 bơm chính + 1 bơm bù)

Kích thước tham khảo:

Cao 1200- 1400 mm × Rộng 800- 1000 mm × Sâu 300- 400 mm
Ứng dụng: tòa nhà 5- 10 tầng, nhà xưởng vừa, khu dân cư, trung tâm thương mại.
Đặc điểm: tích hợp mạch điều khiển tự động, đèn báo trạng thái và bảo vệ đầy đủ.

Tủ PCCC công suất lớn (bơm điện + bơm diesel + bơm bù)

Kích thước tham khảo:

Cao 1600- 2000 mm × Rộng 1200- 1600 mm × Sâu 400- 600 mm
Ứng dụng: nhà máy, khu công nghiệp, cao ốc văn phòng, trung tâm logistics.
Đặc điểm: tích hợp 3 cụm mạch riêng biệt, có hệ thống khởi động diesel, bộ giám sát tự động, báo lỗi và truyền tín hiệu về trung tâm PCCC.

Tìm hiểu thêm: Tủ điện điều khiển bơm PCCC và vai trò quan trọng trong hệ thống phòng cháy chữa cháy hiện đại

Liên hệ tư vấn

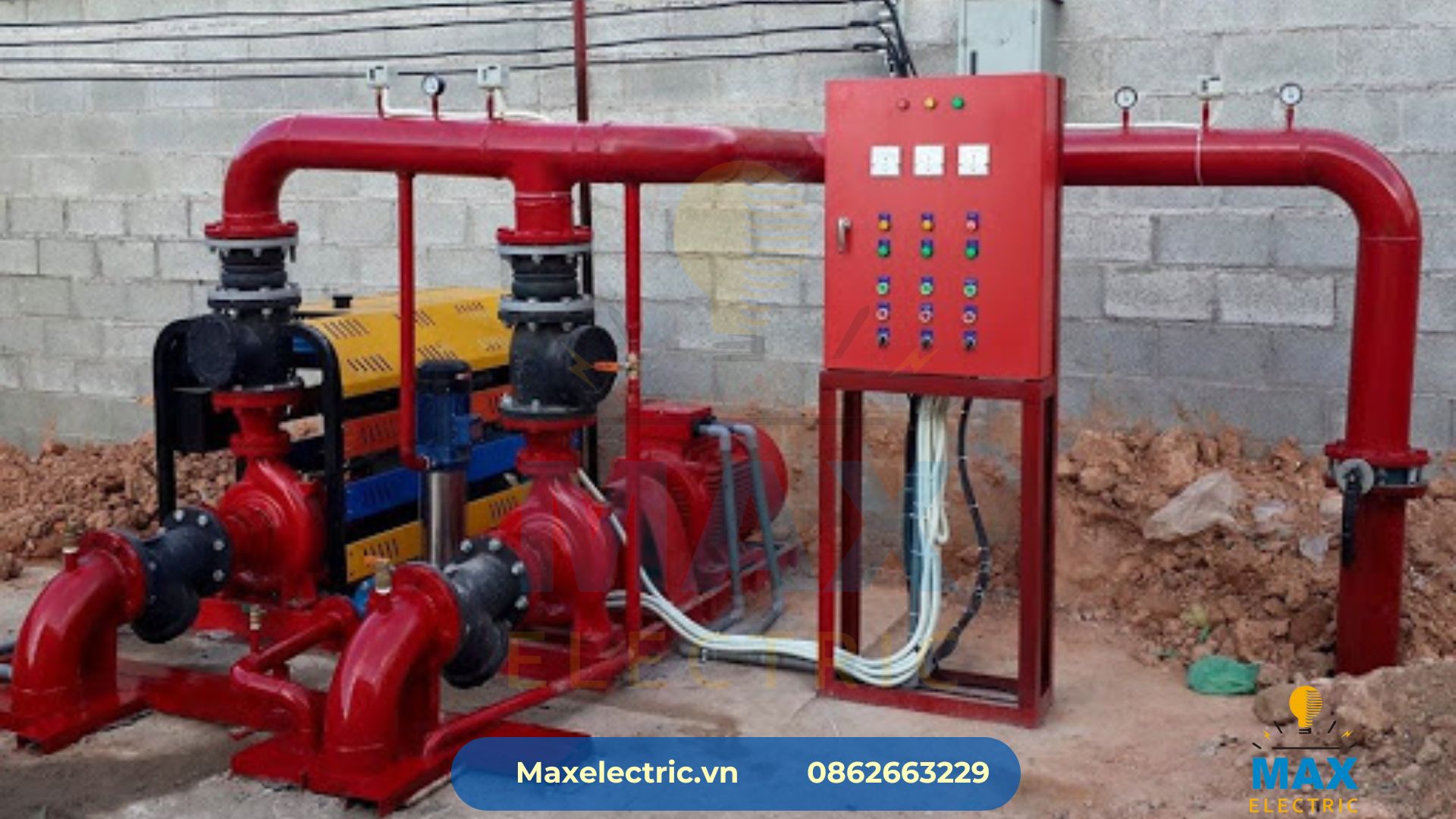

Các yếu tố ảnh hưởng đến kích thước tủ PCCC

Kích thước tủ không chỉ phụ thuộc vào số lượng bơm mà còn bị chi phối bởi nhiều yếu tố khác:

Công suất bơm: bơm công suất lớn yêu cầu thiết bị đóng cắt, contactor và dây dẫn lớn, kéo theo kích thước tủ phải tăng.
Phương pháp khởi động: khởi động sao tam giác hoặc biến tần cần thêm thiết bị phụ.
Không gian lắp đặt: vị trí trong phòng kỹ thuật hay ngoài trời (cần mái che, tủ kín nước).
Tiêu chuẩn an toàn: cấp bảo vệ IP cao hơn, tủ dày và nặng hơn.
Yêu cầu tích hợp điều khiển từ xa hoặc giám sát trung tâm.

Tất cả các yếu tố này cần được kỹ sư tính toán kỹ lưỡng trước khi chọn kích thước vỏ tủ phù hợp.

Tiêu chuẩn thiết kế và bố trí tủ PCCC

Theo quy định của TCVN 5739:1993, TCVN 2622:1995 và tiêu chuẩn quốc tế IEC 61439, tủ điện PCCC cần tuân thủ các nguyên tắc sau:

Lắp đặt ở vị trí dễ tiếp cận, tránh ẩm ướt, nhiệt độ cao hoặc ánh nắng trực tiếp.
Đảm bảo khoảng cách tối thiểu 1 mét phía trước tủ để thao tác an toàn.
Hệ thống dây dẫn, cầu đấu, cos điện phải được cố định chắc chắn, có đánh dấu nhận dạng.
Vỏ tủ phải được nối đất đầy đủ, sơn tĩnh điện màu đỏ theo quy chuẩn PCCC.

Một tủ PCCC đạt chuẩn không chỉ đẹp về thẩm mỹ mà còn thể hiện tính chuyên nghiệp, an toàn và khả năng vận hành bền bỉ.

Tìm hiểu thêm: Tiêu chuẩn IEC 61439

Liên hệ tư vấn

Cách chọn kích thước tủ PCCC phù hợp

Để chọn đúng tủ cho công trình của bạn, nên dựa trên các bước sau:

Xác định số lượng bơm trong hệ thống (bơm chính, bù, diesel).
Xác định công suất từng bơm (kW hoặc HP).
Xác định vị trí đặt tủ (trong nhà hay ngoài trời).

Trao đổi với đơn vị thiết kế chuyên nghiệp để nhận bản vẽ sơ đồ nguyên lý và kích thước phù hợp.

Tại Max Electric, mỗi công trình được thiết kế riêng với bản vẽ kỹ thuật, layout thiết bị và kích thước tủ tối ưu giúp dễ dàng lắp đặt, bảo trì và mở rộng trong tương lai.

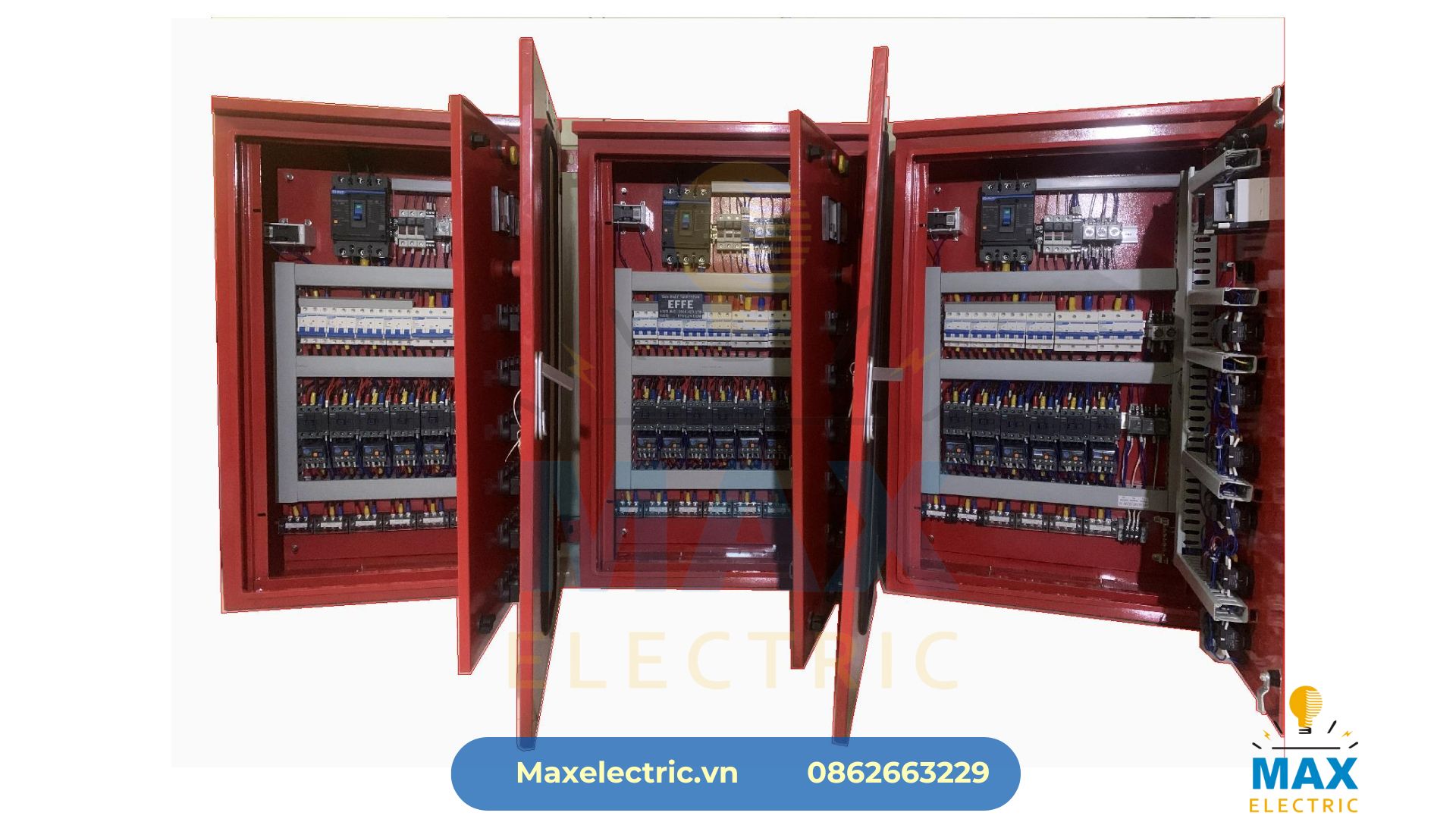

Báo giá tủ PCCC theo kích thước và yêu cầu

Giá tủ PCCC phụ thuộc vào:

Kích thước và chất liệu vỏ tủ.
Số lượng bơm và thiết bị điều khiển đi kèm.
Mức độ tự động hóa.

Thông thường, tủ PCCC nhỏ có giá từ vài triệu đồng, trong khi tủ công suất lớn có thể lên đến hàng chục triệu, tùy vào yêu cầu kỹ thuật.

Max Electric luôn báo giá chi tiết, minh bạch theo bản vẽ và cấu hình thực tế, đồng thời hỗ trợ khảo sát tận nơi để đảm bảo thiết kế tủ đúng chuẩn và tối ưu chi phí.

Tìm hiểu thêm: BÁO GIÁ TỦ ĐIỀU KHIỂN BƠM CHỮA CHÁY

Liên hệ tư vấn

Vì sao nên chọn Max Electric khi thiết kế tủ PCCC

Thiết kế đúng tiêu chuẩn IEC & TCVN, đảm bảo dễ dàng nghiệm thu.
Kinh nghiệm thi công nhiều dự án lớn: nhà máy, chung cư, khu công nghiệp.
Đội ngũ kỹ sư chuyên PCCC, tư vấn chi tiết từng giai đoạn.
Tủ sản xuất theo yêu cầu, gia công vỏ chắc chắn, sơn tĩnh điện màu đỏ đặc trưng.
Bảo hành dài hạn, hỗ trợ kỹ thuật 24/7.

Tủ PCCC của Max Electric không chỉ đảm bảo an toàn mà còn mang lại sự yên tâm tuyệt đối cho nhà thầu và chủ đầu tư.

Lời kết

Kích thước tủ PCCC tuy là một chi tiết kỹ thuật nhỏ nhưng lại ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của toàn hệ thống. Một tủ được thiết kế đúng kích thước giúp thao tác thuận tiện, dễ bảo trì, đồng thời đảm bảo khả năng vận hành liên tục trong tình huống khẩn cấp.
