Tủ điện công nghiệp là thiết bị quan trọng để điều khiển hệ thống điện trong các nhà máy, xí nghiệp công nghiệp. Vậy kích thước vỏ tủ điện công nghiệp là bao nhiêu, hãy cùng tìm hiểu qua bài viết sau đây.

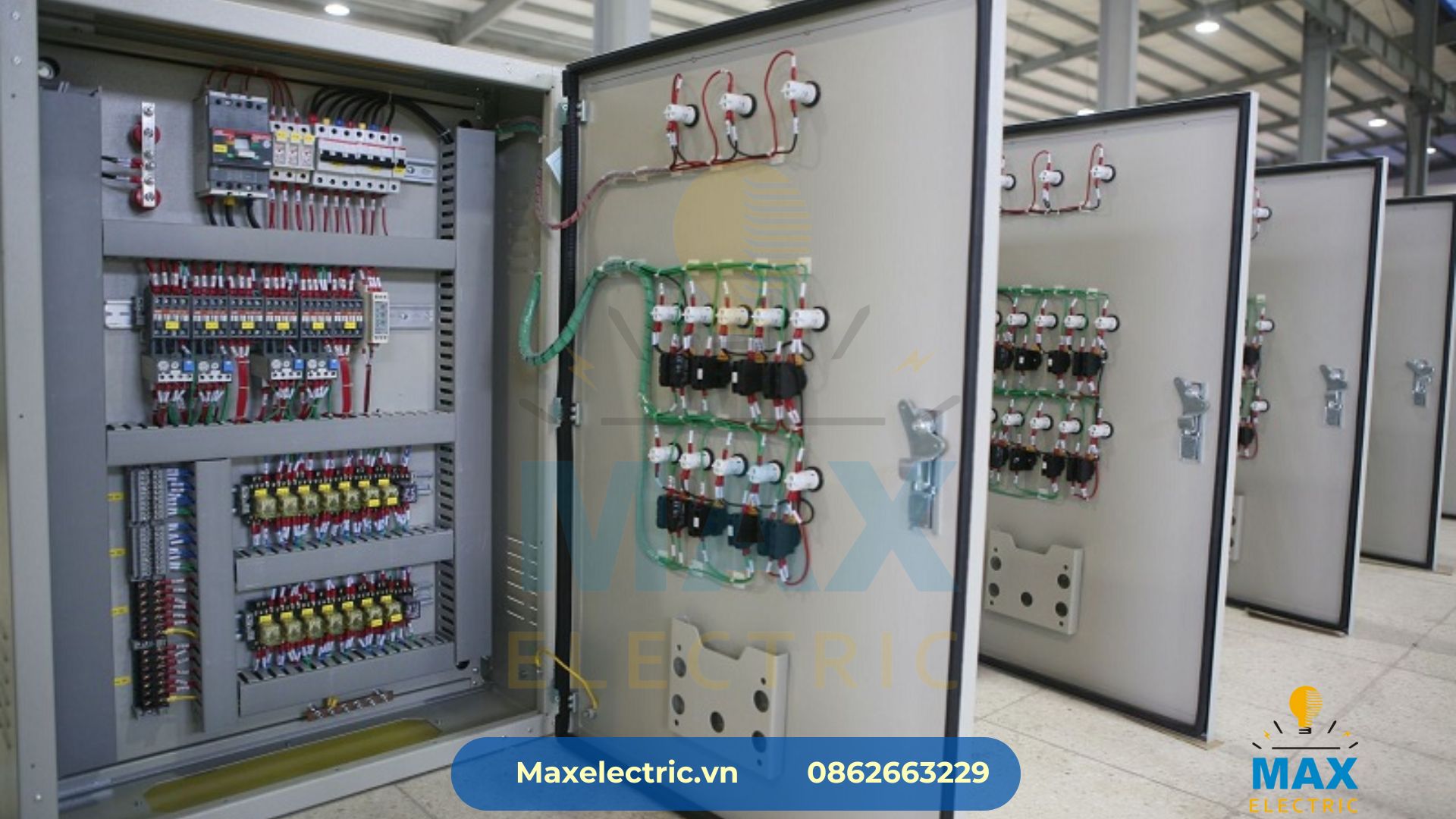

Tủ điện công nghiệp là gì?
Tủ điện công nghiệp là loại tủ dùng để điều khiển toàn bộ hệ thống điện của nhà máy, tòa nhà, khu công nghiệp. Nó chứa hệ thống điều khiển, thiết bị điện tử, đầu nối, PLC, hệ thống tự động, điều khiển thủy lực, v.v. Có khả năng chịu tác động của ngoại lực, tác động xấu của môi trường.
Vì vậy vỏ tủ điện công nghiệp chắc chắn được thiết kế kích thước lớn để chứa được nhiều thiết bị điều khiển, nhiều hệ thống khác nhau.
Sử dụng tủ điện công nghiệp như một cách đảm bảo an toàn cho hệ thống điện tại chính nơi đó. Đảm bảo tính liên tục khi cấp điện cho các hệ thống làm việc và tránh những rủi ro đáng tiếc.
Ngoài ra tủ điện phân phối còn có vai trò quan trọng trong lưới điện hạ thế được lắp đặt trong các phòng kỹ thuật của nhà máy, xí nghiệp.
Tủ điện công nghiệp còn được dùng để chiếu sáng đèn ở những nơi công cộng, hệ thống phun nước,….
Tìm Hiểu: Quy Trình Sản Xuất Vỏ Tủ Điện Đúng Tiêu Chuẩn Iso

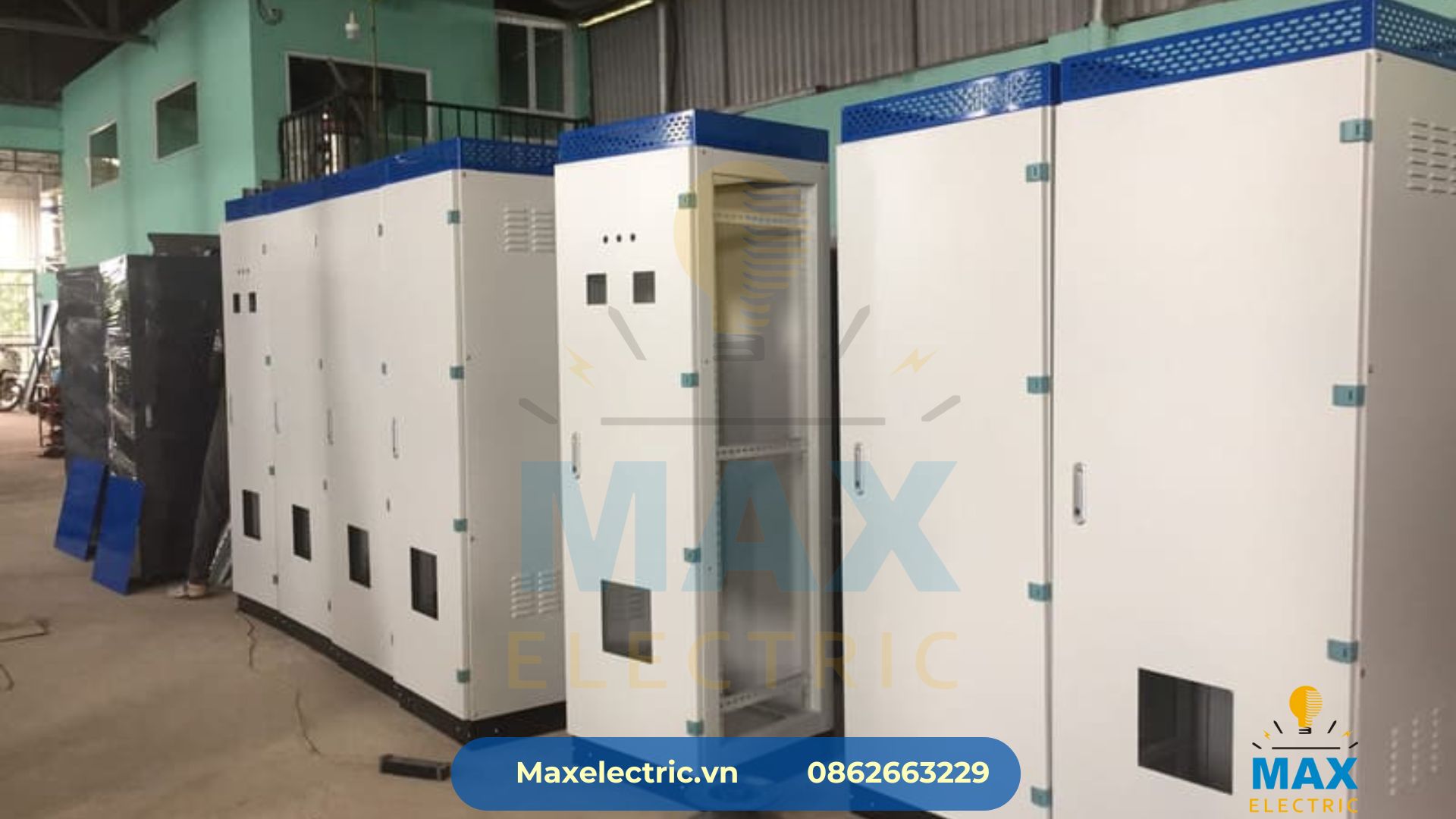

Các kích thước của vỏ tủ điện công nghiệp
Hiện nay trên thị trường có rất nhiều loại tủ điện công nghiệp có kích thước khác nhau. Nó được chia thành các loại sau:

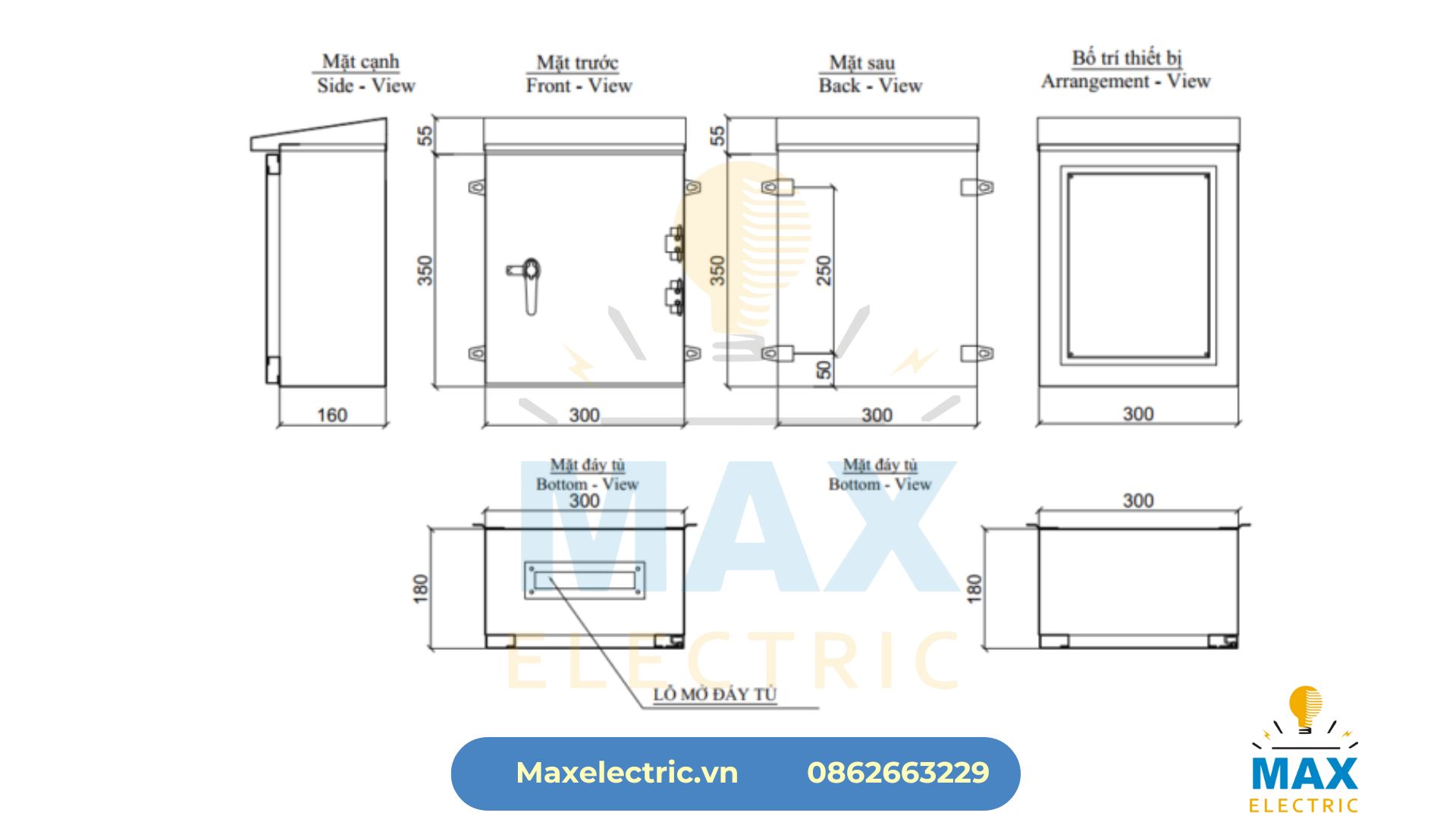

Kích thước tủ điện thông thường
Các doanh nghiệp sản xuất ngầm nên xem xét kích thước tủ điện công nghiệp theo các thông số sau là hợp lý.
- Chiều cao 2m đến 23m
- Chiều rộng 2m đến 8m
- Dày khoảng 1,2mm đến 2,5mm
Cụ thể có thể liệt kê một số kích thước vỏ tủ điện hiện nay trên thị trường
Tủ điện công nghiệp loại nhỏ: 300 x 200 x 150, 300 x 200 x 200, 350 x 250 x 150, 400 x 300 x 150, 400 x 300 x 210, 400 x 400 x 210, 450 x 300 x 170, 500 x 300 x 150,
500 x 300 x 210, 500 x 400 x 210, 520 x 350 x 200, 600 x 400 x 210
Loại trung bình: 600 x 400 x 250, 600 x 500 x 210, 600 x 500 x 250, 600 x 600 x 210, 700 x 500 x 210, 700 x 500 x 250, 800 x 600 x 200, 800 x 600 x 250, 800 x 600 x 230, 800 x 600 x 300, 1000 x 800 x 210, 1000 x 800 x 250, 1000 x 800 x 230, 1200 x 800 x 300, 1200 x 800 x 350,
Loại lớn: 1200 × 800 × 400, 1400 × 800 × 400, 1700 × 800 × 600, 1600 × 800 × 450, 1800 × 1000 × 500, 2000 × 1200 × 600, 1000 × 800 × 250
Tùy thuộc vào kích thước tiêu chuẩn, mỗi 200 x 200 x 100 sẽ chứa 2 đến 4 mô-đun và 200 x 300 x 150 sẽ chứa 4 đến 6 mô-đun.
Dựa trên các tính toán trên, một tủ điện có kích thước khoảng 800 x 600 x 200 sẽ chứa được khoảng 18 đến 24 mô-đun.
Tham Khảo Thêm: Vỏ Tủ Điện Tiếng Anh Là Gì

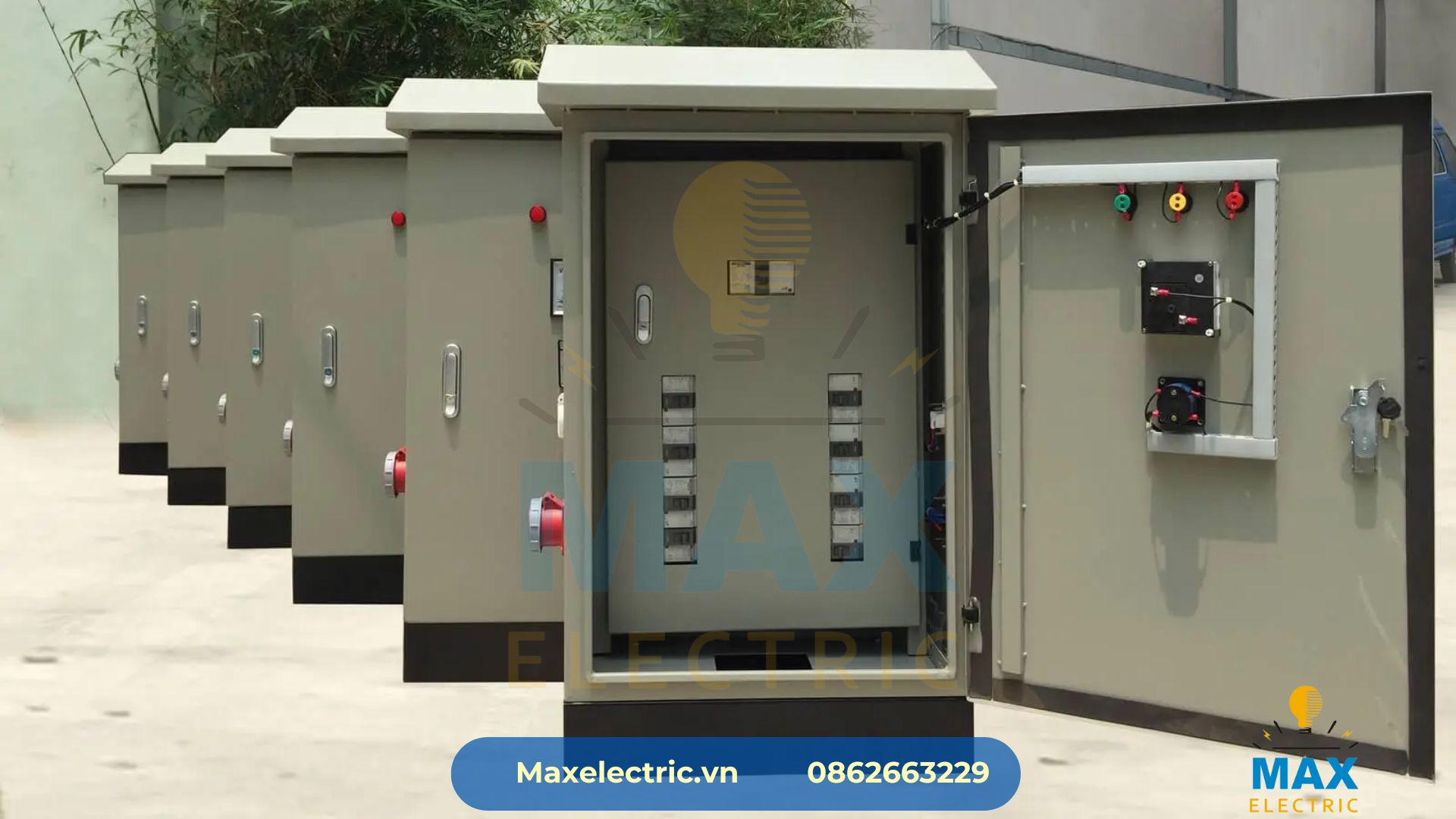

Kích thước tủ điện công nghiệp ngoài trời
Loại tủ điện này sẽ được sử dụng trong những trường hợp nhất định phải hoạt động ngoài trời. Khi lựa chọn, hãy nhớ rằng chiều cao tủ sẽ có phần chiều cao của nóc tủ.
Ngoài ra, những chiếc tủ như vậy cần được sơn tĩnh điện để chống rỉ sét khi đặt ngoài trời trong môi trường dễ gây hư hại. Do đó, giá thành gia công của tủ điện ngoài trời thường đắt hơn so với tủ điện công nghiệp trong nhà.
Một số thông số của tủ điện ngoài trời như sau
Kích thước mái: 20 x 30 x 15; 30 × 40 × 16; 30 × 40 × 20; 40 × 60 × 25
Kích thước tủ: 600 x 800 x 300; 700 x 1000 x 300; 800 x 1200 x 300;
800 x 1200 x 400; 800 x 1400 x 400; 800 x 1500 x 400; 800 x 1600 x 400
Kích thước của tủ điện ngoài trời
Kích thước của tủ điện công nghiệp có chân
- Kích thước chân mặc định cho tủ điện này là 100 mm.
- Kích thước: 1600 x 600 x 400, 1600 600 x 450, 1800 x 800 x 400, 1800 x 800 x 700, 2300 x 800 x 1000, 2300 x 800 x 800.
Kích thước tủ điện có khung, tủ module
- Kích thước: 1000 x 600 x 400, 1000 x 600 x 450, 1200 x 1000 x 500, 1600 x 2000 x 600…
Với bài viết của chúng tôi đã cung cấp cho bạn thông tin về các kích thước vỏ tủ điện công nghiệp được sử dụng phổ biến trên thị trường hiện nay. Khi nhu cầu khác nhau, kích thước của tủ cũng khác nhau. Vì vậy, bạn đọc nên đọc kỹ thông tin trước khi lựa chọn sản phẩm.
