Nguyên lý tủ điều khiển bơm chữa cháy

Trong bất kỳ hệ thống phòng cháy chữa cháy nào, trái tim điều phối toàn bộ hoạt động của các bơm nước chính là tủ điều khiển bơm chữa cháy. Đây là nơi đảm nhiệm vai trò khởi động, giám sát và bảo vệ các bơm đảm bảo rằng khi có sự cố, hệ thống lập tức phản ứng chính xác và mạnh mẽ nhất. Để hiểu vì sao tủ điều khiển bơm lại quan trọng, cần nắm được nguyên lý vận hành của nó.

Tủ điều khiển bơm chữa cháy là gì ?

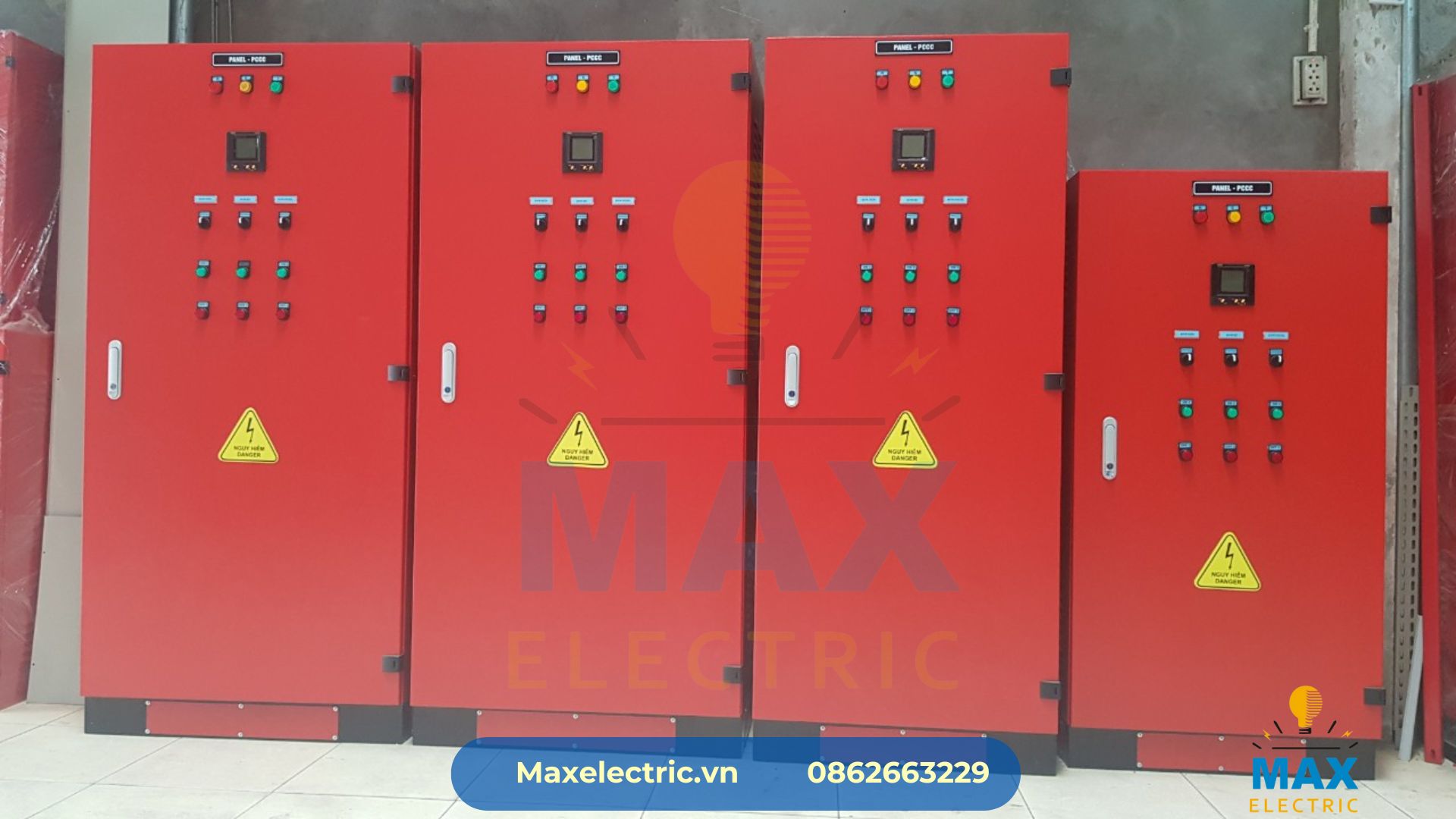

Tủ điều khiển bơm chữa cháy

Tủ điều khiển bơm chữa cháy là tủ điện chuyên dụng được thiết kế để điều khiển hoạt động của các bơm trong hệ thống PCCC, bao gồm bơm chính, bơm bù áp và bơm dự phòng. Tủ này nhận tín hiệu từ cảm biến áp suất đường ống, từ đó tự động khởi động hoặc dừng bơm theo yêu cầu áp suất.

Mục đích của tủ là duy trì áp lực nước ổn định trong hệ thống chữa cháy, giúp các đầu phun, họng nước và đường ống luôn sẵn sàng hoạt động khi có hỏa hoạn.

Tìm hiểu thêm: Tủ điện điều khiển bơm PCCC và vai trò quan trọng trong hệ thống phòng cháy chữa cháy hiện đại

Liên hệ tư vấn

Cấu tạo cơ bản của tủ điều khiển bơm chữa cháy

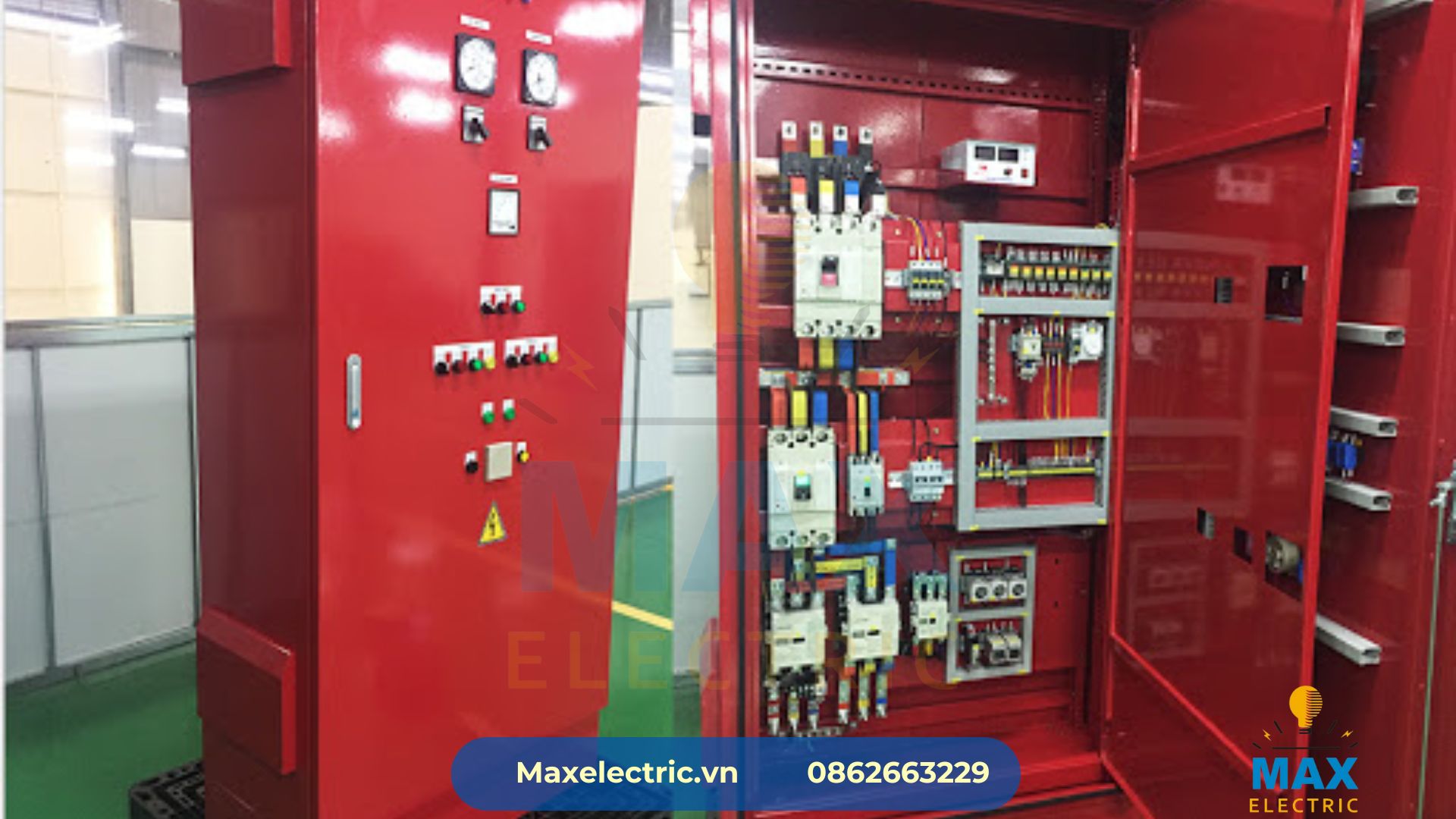

Cấu tạo cơ bản của tủ điều khiển bơm chữa cháy

Một tủ điều khiển bơm chữa cháy đạt chuẩn thường được cấu thành từ các bộ phận chính sau:

  • Bộ điều khiển trung tâm: thường là PLC hoặc rơ-le logic, giúp xử lý tín hiệu và ra lệnh điều khiển bơm.
  • Thiết bị bảo vệ: bao gồm MCCB, contactor, rơ-le nhiệt, bảo vệ quá dòng, bảo vệ mất pha và chống ngắn mạch.
  • Bảng hiển thị và nút thao tác: để người vận hành có thể theo dõi trạng thái từng bơm, khởi động hoặc dừng thủ công khi cần.
  • Thiết bị giám sát áp suất: kết nối trực tiếp với đường ống nước để gửi tín hiệu khi áp lực giảm xuống dưới ngưỡng cho phép.
  • Nguồn cấp: có thể từ lưới điện hoặc máy phát dự phòng, đảm bảo hệ thống hoạt động trong mọi tình huống khẩn cấp.

Cấu tạo này có thể thay đổi tùy theo quy mô hệ thống, công suất bơm và yêu cầu kỹ thuật của từng công trình.

Tìm hiểu thêm: Tủ điện PCCC (Tủ điều khiển chữa cháy)

Liên hệ tư vấn

Nguyên lý hoạt động của tủ điều khiển bơm chữa cháy

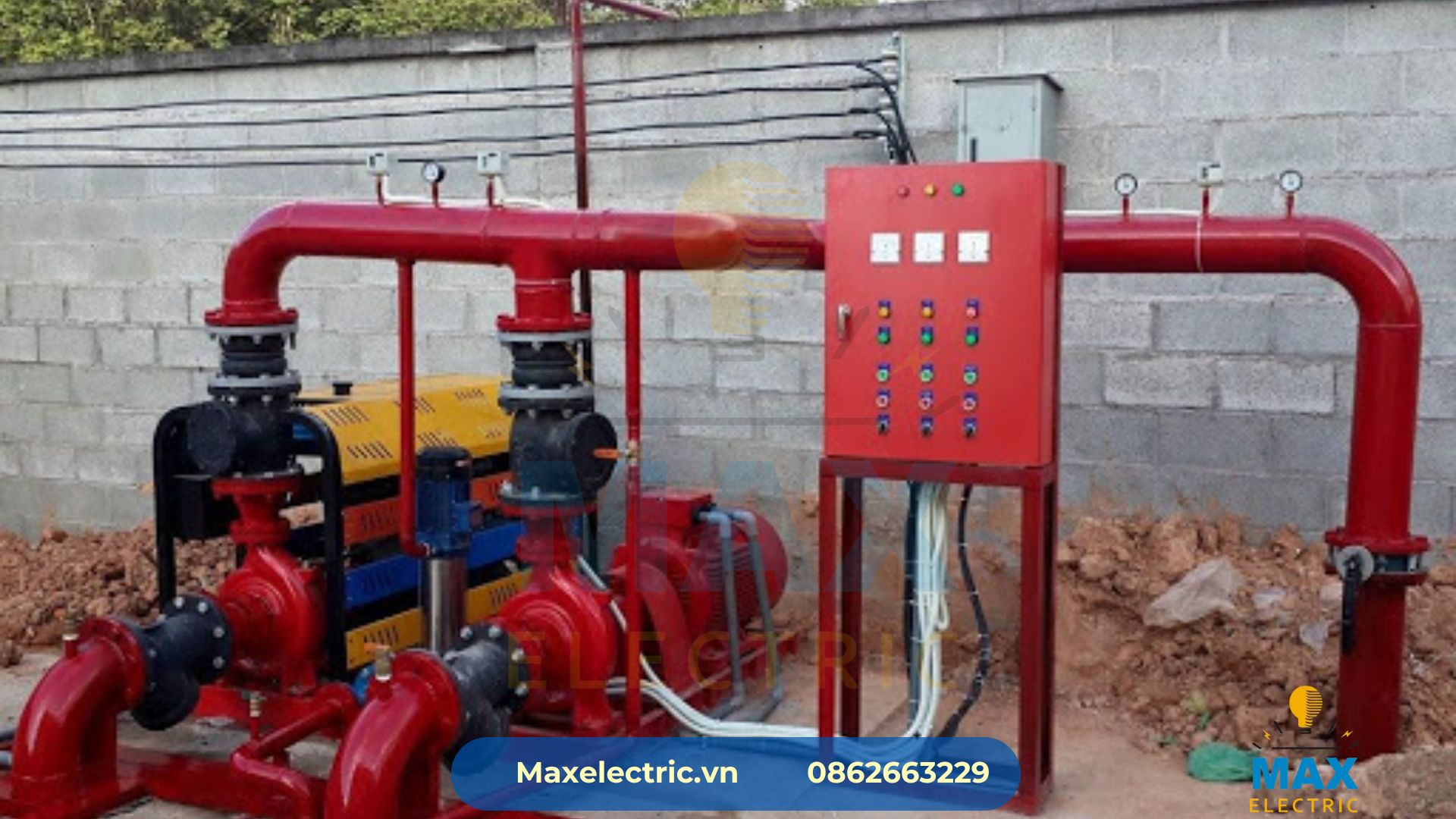

Nguyên lý hoạt động của tủ điều khiển bơm chữa cháy

Đây là phần quan trọng nhất, nơi thể hiện trí tuệ của hệ thống. Nguyên lý hoạt động cơ bản của tủ điều khiển bơm chữa cháy dựa trên ngưỡng áp suất và trạng thái vận hành.

Trong điều kiện bình thường, áp lực trong đường ống PCCC được duy trì ổn định nhờ bơm bù áp. Khi có rò rỉ nhỏ hoặc áp lực giảm nhẹ, bơm bù áp tự động khởi động để bù lượng nước thiếu.

Khi xảy ra sự cố lớn hơn, ví dụ một đầu phun mở ra do cháy áp suất đường ống sẽ giảm mạnh. Ngay lập tức, cảm biến áp suất gửi tín hiệu về tủ điều khiển. PLC hoặc bộ điều khiển trung tâm sẽ kích hoạt bơm chính.

Nếu vì lý do nào đó bơm chính không hoạt động, tủ sẽ tự động chuyển sang chế độ bơm dự phòng để đảm bảo nguồn nước chữa cháy không bị gián đoạn.

Sau khi đám cháy được dập tắt và áp lực hệ thống trở lại bình thường, tủ sẽ tự động dừng bơm theo trình tự đã lập trình sẵn.

Toàn bộ quy trình này diễn ra hoàn toàn tự động nhưng vẫn cho phép người vận hành can thiệp bằng tay khi cần thiết.

Các chế độ vận hành của tủ điều khiển bơm chữa cháy

Một tủ điều khiển tiêu chuẩn thường có ba chế độ làm việc chính:

  • Chế độ Auto: tủ hoạt động hoàn toàn tự động dựa vào tín hiệu áp suất và cảm biến.
  • Chế độ Manual: người vận hành chủ động bật/tắt từng bơm.
  • Chế độ Test: được sử dụng khi cần kiểm tra định kỳ hoạt động của từng bơm mà không ảnh hưởng đến hệ thống chính.

Ba chế độ này đảm bảo hệ thống linh hoạt, dễ kiểm soát và đáp ứng đúng yêu cầu thực tế của từng công trình.

Tiêu chuẩn kỹ thuật cần đáp ứng

Tiêu chuẩn kỹ thuật cần đáp ứng

Tủ điều khiển bơm chữa cháy phải tuân thủ các tiêu chuẩn quốc tế như NFPA 20, IEC 61439, và các quy định của Việt Nam về an toàn điện và PCCC.

Các tiêu chuẩn này quy định rõ cách bố trí linh kiện, khả năng chịu tải, khả năng cách điện, độ an toàn khi vận hành cũng như khả năng duy trì hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, độ ẩm lớn, bụi bẩn).

Một tủ đạt chuẩn phải đảm bảo các yếu tố: dây dẫn đạt tiết diện đúng tải, hệ thống tiếp địa an toàn, tản nhiệt tốt và có không gian đủ cho bảo trì.



Liên hệ tư vấn

Ứng dụng của tủ điều khiển bơm chữa cháy

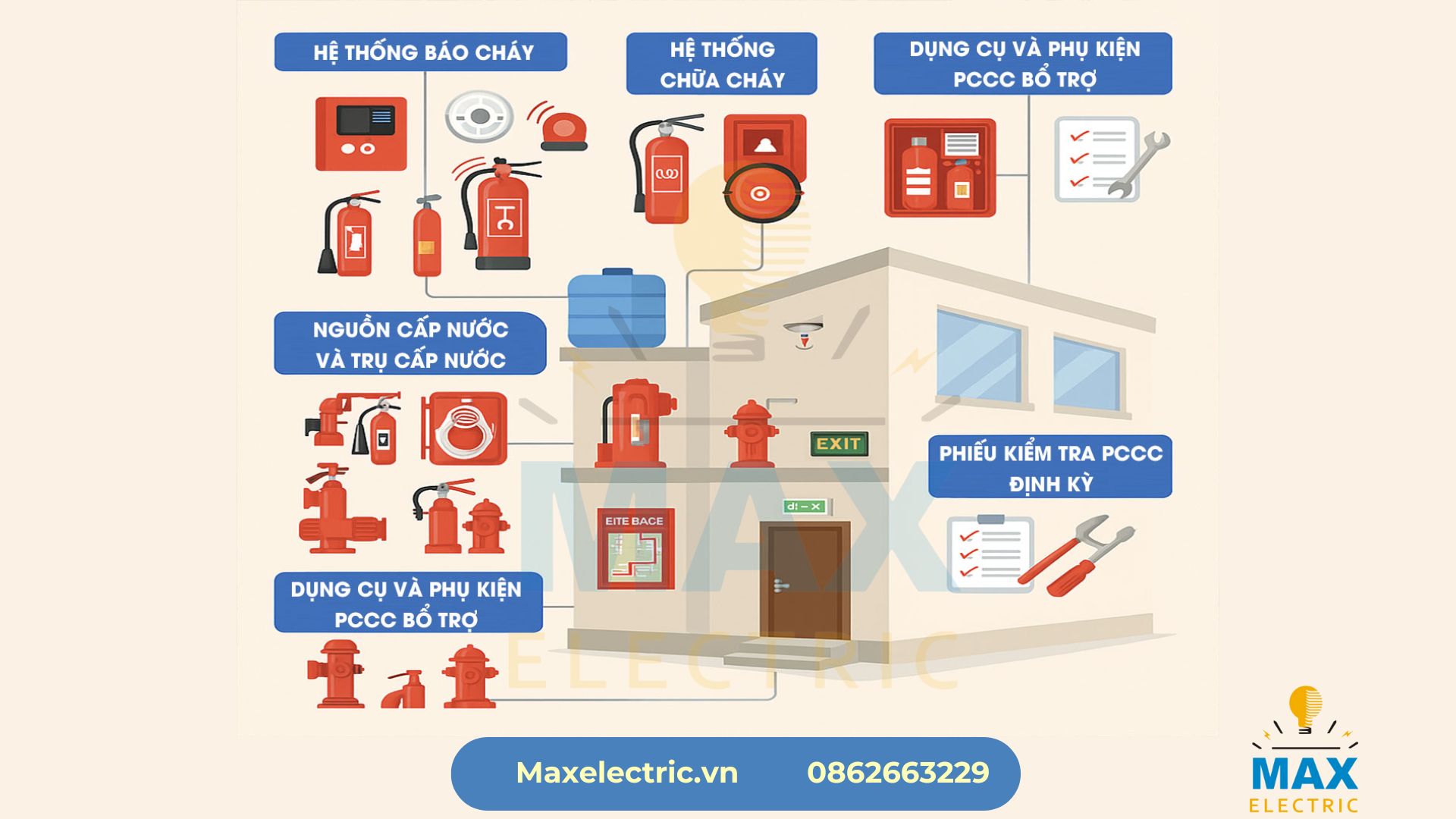

Ứng dụng của tủ điều khiển bơm chữa cháy

Tủ điều khiển bơm chữa cháy được sử dụng ở hầu hết các công trình có yêu cầu PCCC nghiêm ngặt như:

  • Nhà máy, khu công nghiệp
  • Trung tâm thương mại, cao ốc văn phòng
  • Bệnh viện, trường học, kho chứa hàng
  • Khu dân cư cao tầng, hầm để xe

Dù ở quy mô nào, tủ điều khiển vẫn phải đảm bảo tính ổn định, dễ vận hành và phản ứng nhanh khi có sự cố.

Lợi ích khi sử dụng tủ điều khiển bơm chữa cháy đạt chuẩn

Một tủ điều khiển được thiết kế và lắp đặt đúng tiêu chuẩn sẽ mang lại nhiều lợi ích:

  • Duy trì áp suất ổn định trong hệ thống, giúp bơm hoạt động hiệu quả.
  • Đảm bảo tính tự động và an toàn tuyệt đối khi xảy ra cháy.
  • Kéo dài tuổi thọ bơm và linh kiện nhờ điều khiển chính xác.
  • Hạn chế rủi ro hư hỏng, giảm chi phí vận hành và bảo trì.
  • Dễ dàng tích hợp với hệ thống báo cháy trung tâm hoặc SCADA để giám sát từ xa.

Tìm hiểu thêm: SẢN XUẤT TỦ ĐIỀU KHIỂN BƠM CHỮA CHÁY

Liên hệ tư vấn

Lưu ý khi thiết kế và lắp đặt

Trong quá trình thiết kế, điều quan trọng là chọn đúng công suất bơm và dòng điện khởi động, đồng thời tính toán sẵn sơ đồ điều khiển sao cho khi một bơm hoạt động, các bơm khác không bị ảnh hưởng.

Tủ phải đặt tại vị trí khô ráo, thoáng mát, tránh gần nguồn nhiệt hoặc khu vực có độ ẩm cao. Ngoài ra, dây điều khiển và dây nguồn cần được phân luồng rõ ràng, có đánh số, tránh nhầm lẫn khi bảo trì.

Mỗi tủ cần có nhãn cảnh báo, sơ đồ nguyên lý dán bên trong cánh cửa để kỹ thuật viên dễ tra cứu khi kiểm tra định kỳ.

Giải pháp tủ điều khiển bơm chữa cháy từ Max Electric

Tại Max Electric, chúng tôi cung cấp tủ điều khiển bơm chữa cháy được thiết kế theo tiêu chuẩn IEC 61439 và NFPA 20, phù hợp cho mọi quy mô công trình. Mỗi tủ được lập trình sẵn logic hoạt động tự động, hỗ trợ cả điều khiển từ xa qua SCADA hoặc kết nối với hệ thống báo cháy trung tâm.

Sản phẩm được kiểm định nghiêm ngặt, sử dụng linh kiện từ Schneider, ABB, LS, đảm bảo độ bền và tính ổn định cao. Đội ngũ kỹ sư Max Electric có thể thiết kế theo yêu cầu riêng của từng dự án, từ tủ bơm đơn cho tòa nhà nhỏ đến tủ đa bơm phức tạp cho khu công nghiệp hoặc trung tâm logistics.

Tìm hiểu thêm: Tủ Điện Điều Khiển Bơm Mới Nhất Tại Max Electric VN

Liên hệ tư vấn

Kết luận

Nguyên lý hoạt động của tủ điều khiển bơm chữa cháy không chỉ đơn thuần là việc bật tắt bơm, mà là cả một hệ thống tự động thông minh giúp bảo vệ tài sản và con người khi xảy ra hỏa hoạn. Việc đầu tư vào một tủ điều khiển đạt chuẩn, được thiết kế đúng kỹ thuật và bảo trì định kỳ là yếu tố tiên quyết giúp hệ thống PCCC vận hành an toàn, hiệu quả và ổn định lâu dài.

Nếu bạn đang cần tư vấn hoặc thiết kế tủ điều khiển bơm chữa cháy chuyên nghiệp, hãy liên hệ với Max Electric, đối tác đáng tin cậy trong lĩnh vực tủ điện công nghiệp và hệ thống PCCC tự động.
