Khi xu hướng sử dụng xe điện ngày càng phổ biến tại Việt Nam, đặc biệt tại các thành phố lớn như Hà Nội, TP.HCM, Đà Nẵng thì việc xây dựng hạ tầng trạm sạc đủ mạnh trở thành yếu tố sống còn để thúc đẩy sự phát triển bền vững. Một trong những thành phần quan trọng và không thể thiếu chính là trạm biến áp cho trạm sạc xe điện. Nơi đảm bảo nguồn điện ổn định, an toàn và liên tục cho toàn bộ hệ thống sạc.
Vậy vì sao trạm biến áp lại quan trọng đến thế ? Nên chọn loại trạm nào ? Công suất bao nhiêu ? Và doanh nghiệp nên tìm kiếm giải pháp ở đâu để vừa tối ưu đầu tư, vừa đảm bảo vận hành hiệu quả lâu dài? Bài viết dưới đây từ Max Electric sẽ giúp bạn trả lời toàn bộ các câu hỏi đó.
Trạm biến áp là gì và vai trò của nó trong hệ thống trạm sạc xe điện
Trạm biến áp là thiết bị trung gian có chức năng biến đổi điện áp từ lưới điện quốc gia (thường là 22kV hoặc 35kV) xuống mức điện áp thấp hơn (0.4kV hoặc 0.6kV) phù hợp để cung cấp cho các thiết bị sử dụng điện, là hệ thống sạc nhanh, sạc chậm hoặc sạc siêu nhanh cho xe điện.
Nếu ví trạm sạc là máy bơm năng lượng thì trạm biến áp chính là nguồn cấp, nơi đảm bảo cho máy bơm hoạt động hiệu quả và ổn định. Khi điện áp đầu vào không đúng tiêu chuẩn hoặc không ổn định, các trụ sạc có thể hoạt động sai công suất, dễ gây quá tải, cháy nổ hoặc hư hỏng thiết bị.
Xem thêm: Trạm biến áp là gì? Phân loại và công năng các loại trạm biến áp
Liên hệ: 0862 663 229
Vì sao cần thiết kế trạm biến áp riêng cho trạm sạc xe điện?
Khác với hệ thống điện sinh hoạt hay nhà máy thông thường, trạm sạc xe điện đòi hỏi nguồn điện lớn và liên tục, đặc biệt tại các khu vực có nhiều trụ sạc DC công suất cao (60kW - 350kW). Nếu sử dụng nguồn điện có sẵn trong khu vực mà không qua tính toán và đầu tư trạm biến áp phù hợp, rất dễ xảy ra tình trạng:
- Quá tải hệ thống điện hiện hữu
- Sụt áp tại các trạm sạc, gây hư hỏng xe hoặc nguy hiểm khi vận hành
- Gián đoạn dịch vụ sạc, ảnh hưởng tới uy tín doanh nghiệp vận hành
- Không được cấp phép nghiệm thu vận hành trạm sạc theo quy định của EVN và Bộ Công Thương
Do đó, xây dựng trạm biến áp riêng là bắt buộc khi triển khai hạ tầng sạc ở quy mô lớn, khu đô thị mới, bãi đỗ xe thông minh, trung tâm thương mại, hoặc trạm dừng nghỉ cao tốc.
Liên hệ: 0862 663 229
Các loại trạm biến áp phù hợp cho hệ thống sạc xe điện
Tuỳ vào địa hình, mô hình đầu tư và công suất yêu cầu, doanh nghiệp có thể lựa chọn các loại trạm biến áp sau:

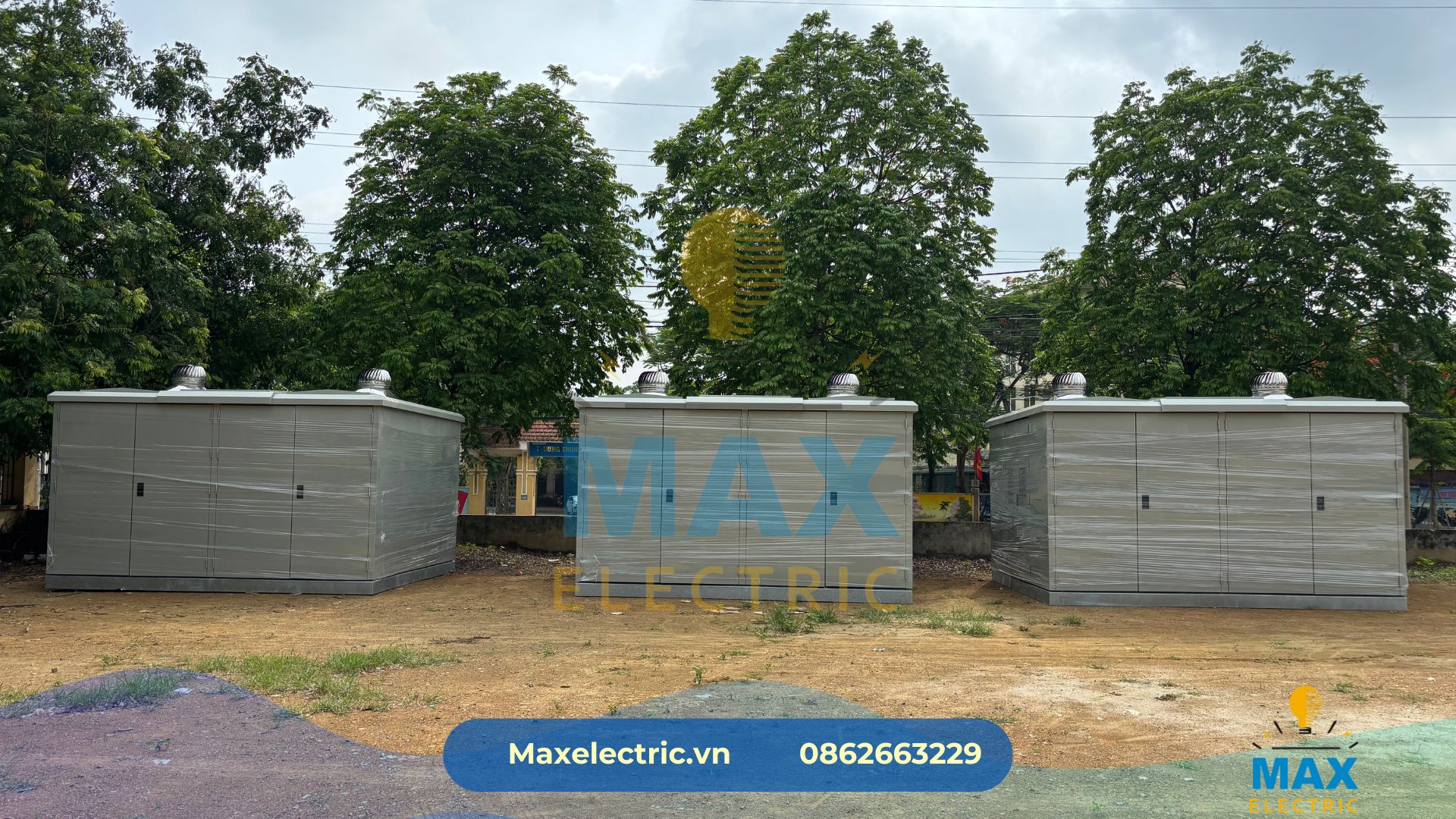

- Trạm biến áp kios
Thiết kế nhỏ gọn, đặt trên nền bê tông, tích hợp máy biến áp, tủ trung thế, tủ hạ thế trong cùng một khối. Phù hợp lắp đặt ngoài trời, bãi xe, trung tâm thương mại.
- Trạm biến áp treo trụ
.jpg "trạm biến áp treo trụ")
Thiết kế gọn nhẹ, treo trên cột bê tông ly tâm hoặc trụ thép. Chi phí đầu tư thấp, phù hợp cho trạm sạc quy mô nhỏ hoặc vùng nông thôn.
- Trạm biến áp kiểu nhà trạm
Thích hợp cho các khu đô thị, khu công nghiệp, nơi có yêu cầu cao về an toàn và công suất lớn. Đòi hỏi diện tích xây dựng và đầu tư cao hơn.
Tính toán công suất trạm biến áp cho trạm sạc
Để tránh lãng phí hoặc quá tải, công suất trạm biến áp phải được tính toán kỹ lưỡng dựa trên tổng số trụ sạc, loại sạc (AC hay DC), tần suất sử dụng và khả năng mở rộng trong tương lai.
Ví dụ: Một trạm sạc có 4 trụ sạc nhanh DC 120kW sẽ cần tổng công suất khoảng 480kW. Khi cộng thêm hệ số dự phòng và tổn hao điện, tổng công suất trạm biến áp cần chọn là khoảng 630kVA - 800kVA. Nếu tích hợp thêm sạc AC hoặc hệ thống chiếu sáng, giám sát, thì mức công suất nên nâng lên trên 1000kVA để đảm bảo ổn định.
Liên hệ: 0862 663 229

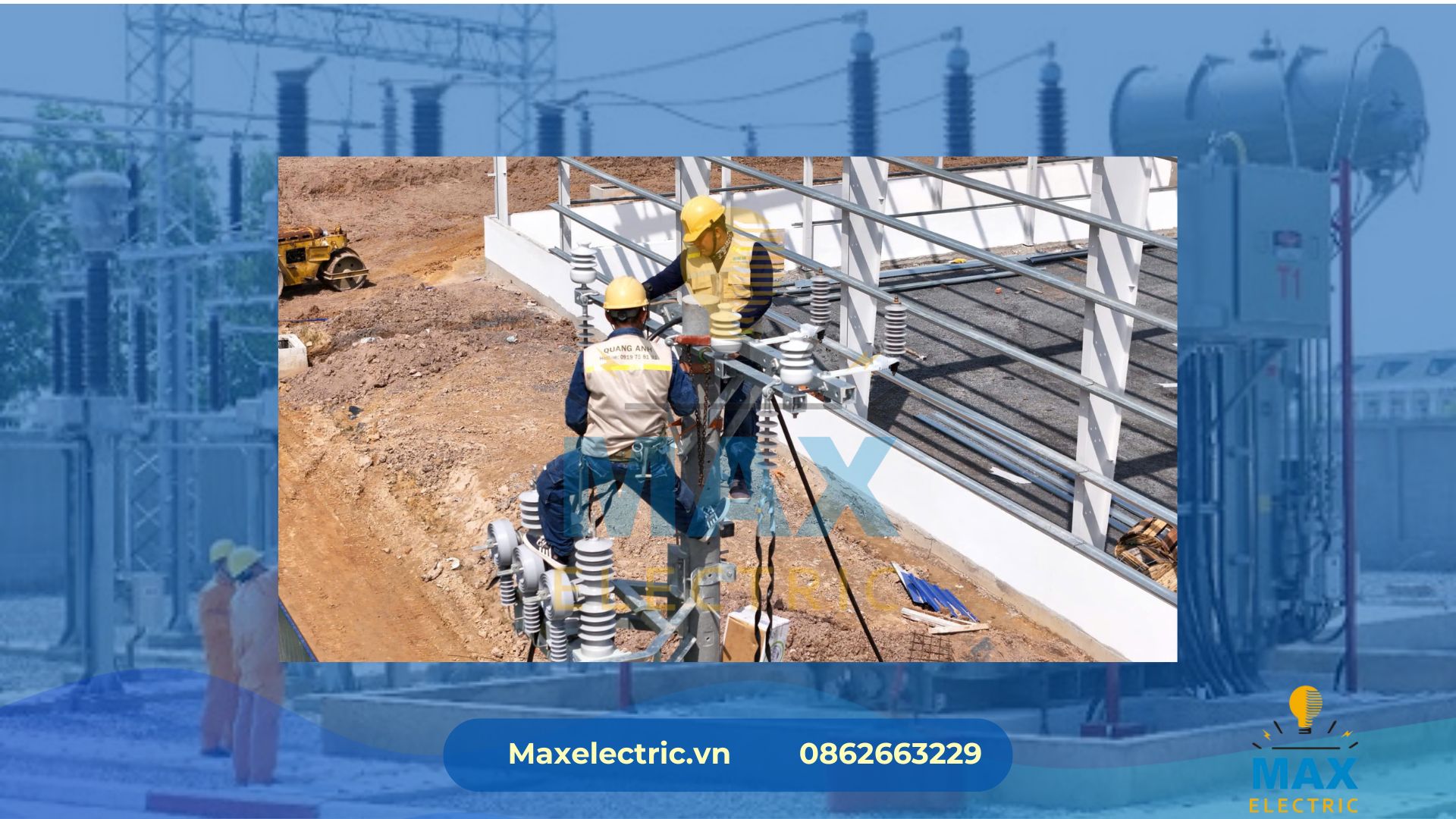

Quy trình lắp đặt trạm biến áp cho trạm sạc
Để triển khai một hệ thống trạm biến áp đồng bộ, đúng chuẩn, doanh nghiệp cần đi qua các bước chính:
Khảo sát địa điểm: Đánh giá hiện trạng điện lưới, hạ tầng sẵn có và nhu cầu công suất.
Thiết kế sơ đồ cấp điện: Bao gồm bản vẽ sơ đồ một sợi, bố trí mặt bằng, kết nối với lưới điện.
Lựa chọn thiết bị: Máy biến áp, tủ RMU trung thế, tủ điện hạ thế, hệ thống bảo vệ, đo lường.
Thi công lắp đặt: Đào móng, đặt cáp, lắp trạm, kết nối trụ sạc và tủ điều khiển trung tâm.
Nghiệm thu và đóng điện: Kiểm tra toàn bộ hệ thống, chạy thử và đấu nối với lưới điện quốc gia.
Vì sao nên chọn Max Electric khi triển khai trạm biến áp cho trạm sạc?
Max Electric là đơn vị hàng đầu trong lĩnh vực cung cấp giải pháp điện công nghiệp và tự động hóa, đặc biệt có thế mạnh trong thi công tủ điện cho trạm sạc xe điện, trạm biến áp hợp bộ và hệ thống giám sát từ xa SCADA. Chúng tôi sở hữu đội ngũ kỹ sư chuyên môn cao, sẵn sàng hỗ trợ từ khâu thiết kế - tư vấn - thi công - bảo trì.
Không chỉ cung cấp thiết bị chuẩn chất lượng từ ABB, Schneider, Mitsubishi, Max Electric còn thiết kế hệ thống tối ưu chi phí đầu tư, hỗ trợ thủ tục đấu nối điện lực và đảm bảo nghiệm thu đúng quy định. Với nhiều dự án trạm sạc trên toàn quốc, chúng tôi tự tin mang đến giải pháp trạm biến áp hiệu quả nhất cho mọi nhu cầu.
Lời kết
Nếu ví xe điện là tương lai, thì trạm biến áp chính là nền móng vững chắc cho tương lai đó. Đầu tư đúng, đầu tư sớm vào hạ tầng điện là yếu tố tiên quyết để bất kỳ doanh nghiệp nào muốn tham gia vào lĩnh vực giao thông xanh đều phải nghiêm túc xem xét.
