Trong bối cảnh chuyển đổi năng lượng đang diễn ra mạnh mẽ, xe điện ngày càng phổ biến trên thị trường. Đi cùng với đó, hệ thống hạ tầng sạc điện cũng cần được đầu tư đồng bộ để đáp ứng nhu cầu sử dụng. Một trong những thành phần quan trọng nhất trong các trạm sạc là tủ điện AC cho trạm sạc xe điện. Đây là thiết bị đóng vai trò trung gian bảo vệ, điều phối và phân phối nguồn điện từ lưới vào thiết bị sạc. Vậy tủ điện AC trong hệ thống sạc xe điện có cấu tạo, nguyên lý hoạt động và vai trò ra sao? Trong bài viết này, Max Electric sẽ giải đáp các thắc mắc giúp bạn.

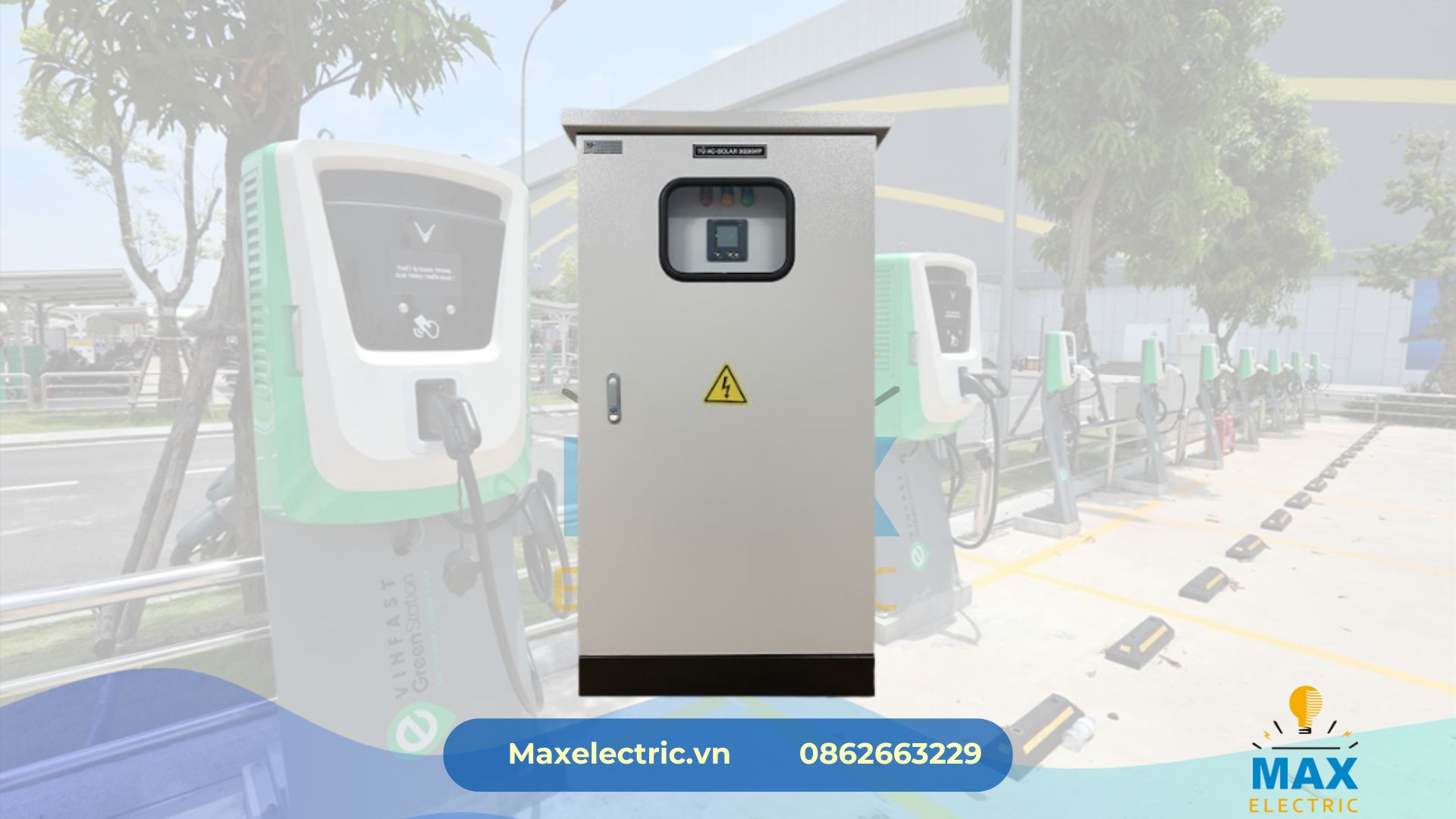

Tủ điện AC cho trạm sạc xe điện là gì?
Tủ điện AC là một loại tủ phân phối điện sử dụng dòng xoay chiều (AC), thường dùng trong các hệ thống dân dụng và công nghiệp. Trong lĩnh vực sạc xe điện, tủ điện AC cho trạm sạc xe điện được thiết kế để cấp nguồn ổn định, an toàn cho bộ sạc AC (loại sạc thông thường dùng cho xe điện cá nhân tại các bãi đỗ hoặc hộ gia đình).
Tủ điện này có nhiệm vụ tiếp nhận điện năng từ lưới trung thế hoặc tủ tổng, sau đó phân phối điện đến từng bộ sạc riêng biệt theo công suất thiết kế. Nó tích hợp các thiết bị bảo vệ, đo đếm, đóng cắt và điều khiển phù hợp với tiêu chuẩn ngành năng lượng và điện lực.
Tìm hiểu thêm: Các loại tủ điện điều khiển thông dụng
Liên hệ: 0862 663 229

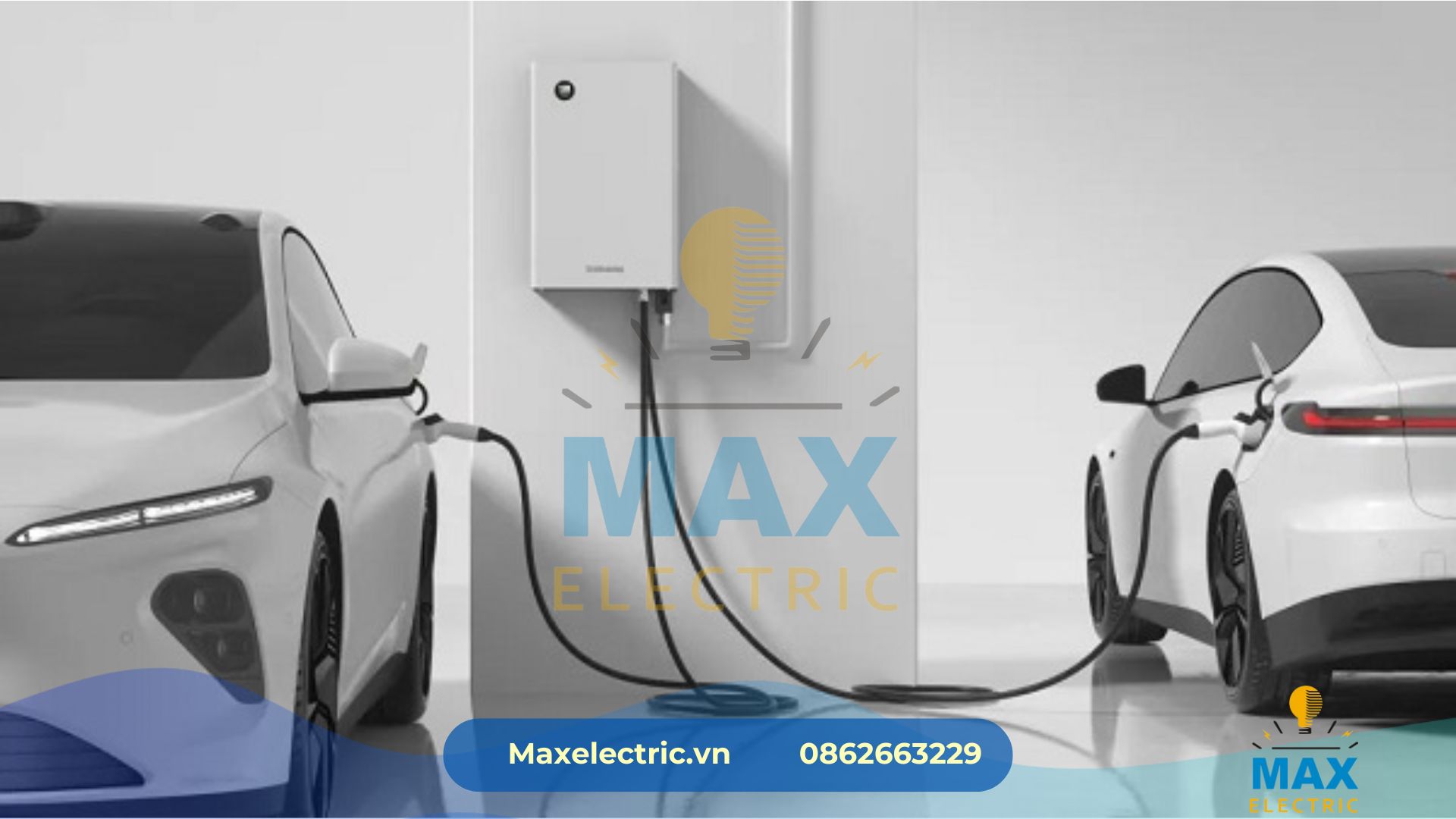

Vai trò quan trọng của tủ điện AC trong trạm sạc
Đảm bảo an toàn điện: Tủ điện AC trang bị đầy đủ các thiết bị như Aptomat, MCCB, RCCB giúp bảo vệ hệ thống khi xảy ra ngắn mạch, quá tải, rò rỉ điện hoặc sự cố khác. Điều này giúp giảm thiểu rủi ro cháy nổ, bảo vệ người sử dụng và tài sản.
Phân phối điện chính xác: Nhờ các thanh cái đồng, khởi động từ và thiết bị điều khiển, tủ điện phân phối nguồn điện đến từng bộ sạc với công suất phù hợp, giúp tối ưu hiệu suất vận hành.
Tích hợp giám sát từ xa: Một số loại tủ điện AC cho trạm sạc xe điện cao cấp có hỗ trợ module truyền thông như RS485, Ethernet hoặc 4G, giúp truyền dữ liệu về trung tâm SCADA để theo dõi và điều khiển từ xa.
Dễ bảo trì, mở rộng: Thiết kế tủ điện AC dạng module, lắp đặt trên ray giúp dễ dàng thay thế, nâng cấp hoặc mở rộng hệ thống khi nhu cầu sử dụng tăng.
Liên hệ: 0862 663 229

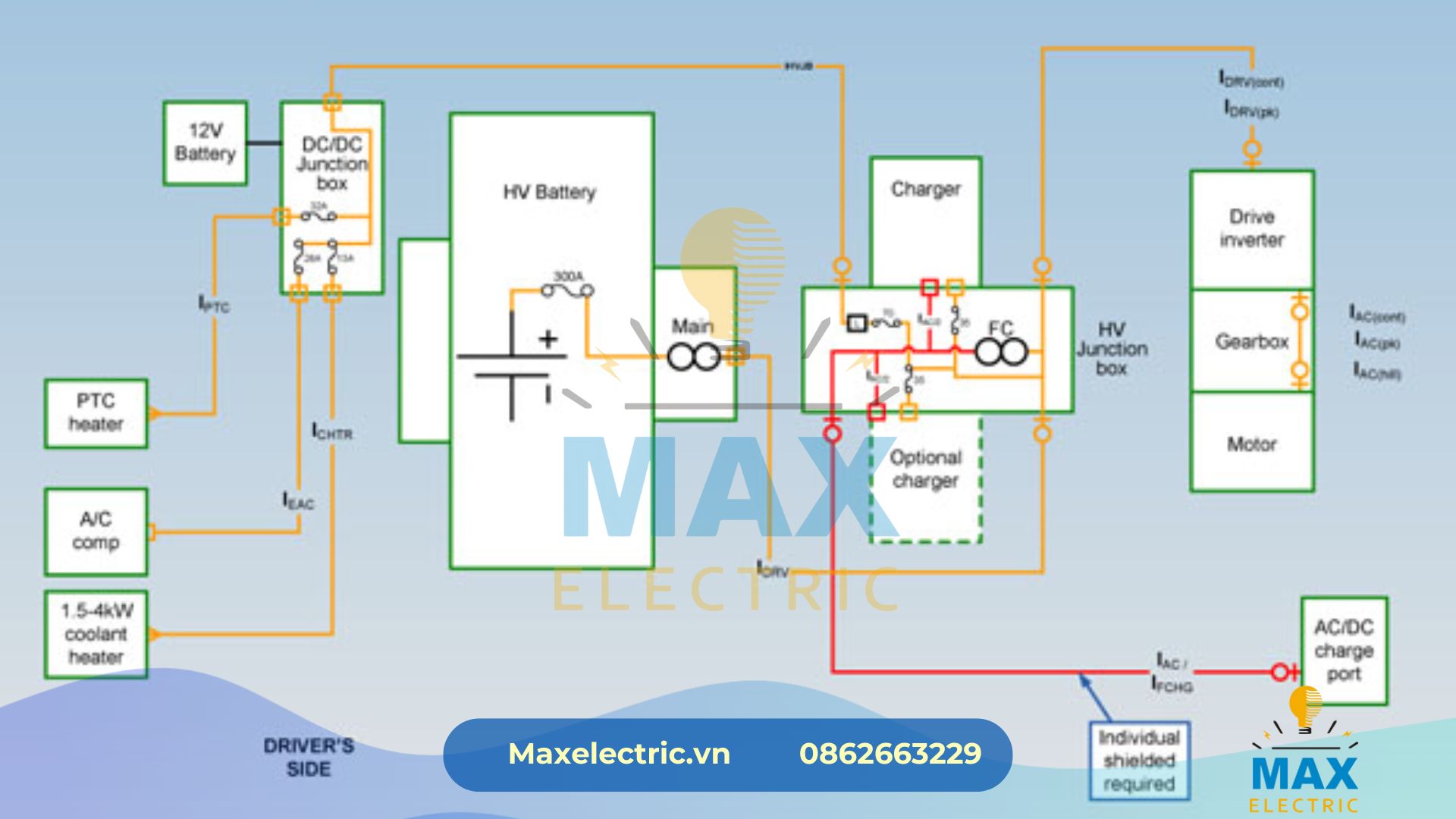

Cấu tạo cơ bản của tủ điện AC cho trạm sạc xe điện
Một tủ điện AC tiêu chuẩn thường bao gồm các thành phần:
- Vỏ tủ điện: Thường làm từ tôn sơn tĩnh điện hoặc inox chống gỉ, đạt chuẩn IP54 hoặc cao hơn để chống bụi, nước, đặc biệt phù hợp lắp đặt ngoài trời.
- Thiết bị đóng cắt: Aptomat tổng, MCCB cho từng nhánh sạc.
- Thiết bị bảo vệ rò rỉ: RCCB hoặc ELCB, giúp ngắt nguồn khi phát hiện dòng rò xuống đất.
- Thiết bị giám sát: Đồng hồ đo điện áp, dòng điện, công suất.
- Module truyền thông (nếu có): Hỗ trợ kết nối BMS hoặc SCADA.
- Thanh cái và dây dẫn: Sử dụng đồng nguyên chất, tiết diện phù hợp để tránh tổn hao và phát nhiệt.
Liên hệ: 0862 663 229

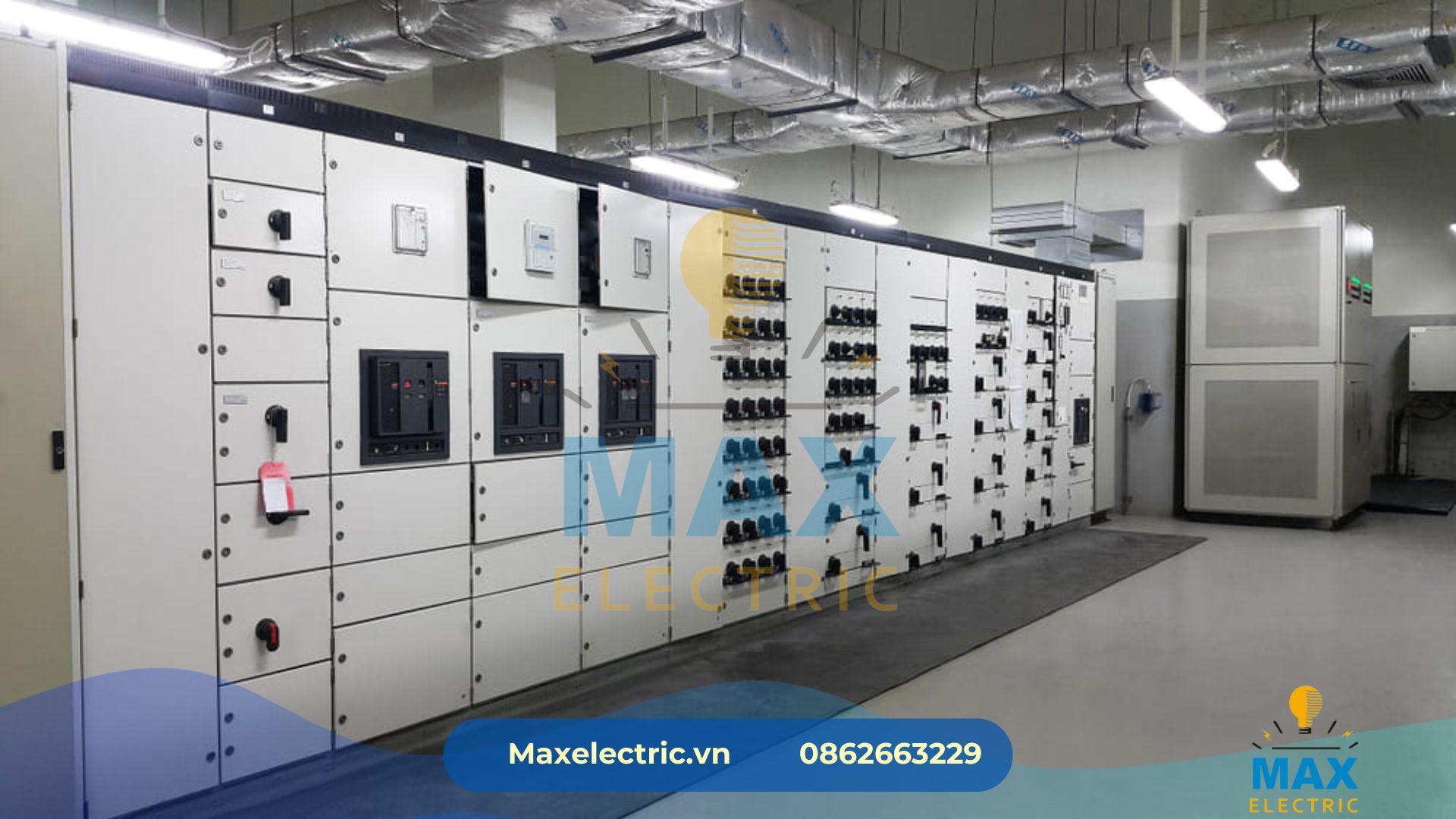

Phân loại tủ điện AC theo quy mô trạm sạc
Tủ điện AC cho trạm sạc hộ gia đình: Quy mô nhỏ, từ 1-2 cổng sạc, dùng aptomat cỡ nhỏ, bảo vệ cơ bản.
Tủ điện AC cho trạm sạc công cộng: Quy mô trung bình đến lớn, tích hợp nhiều nhánh sạc, cần thiết kế kỹ lưỡng hơn về bảo vệ và điều khiển.
Tủ điện AC kết hợp DC: Một số trạm sạc hỗn hợp sử dụng cả tủ AC và DC để đáp ứng xe sạc nhanh và xe sạc chậm.
Lưu ý khi lựa chọn tủ điện AC cho trạm sạc xe điện
Phù hợp tiêu chuẩn kỹ thuật: Phải tuân thủ các tiêu chuẩn Việt Nam và quốc tế như IEC 61439, TCVN 7447, quy định về an toàn điện, chống sét lan truyền.
Chọn nhà sản xuất uy tín: Tủ điện chất lượng cao đến từ các thương hiệu như Max Electric, ABB, Schneider, LS... đảm bảo độ tin cậy lâu dài.
Thiết kế theo thực tế công trình: Tùy vị trí lắp đặt (ngoài trời hay trong nhà), công suất trạm sạc, số lượng đầu sạc… để có phương án thiết kế tủ điện phù hợp.
Dễ dàng mở rộng: Nếu trạm sạc dự kiến phát triển, nên chọn tủ có khả năng nâng cấp thêm module hoặc dây nguồn.
Liên hệ: 0862 663 229

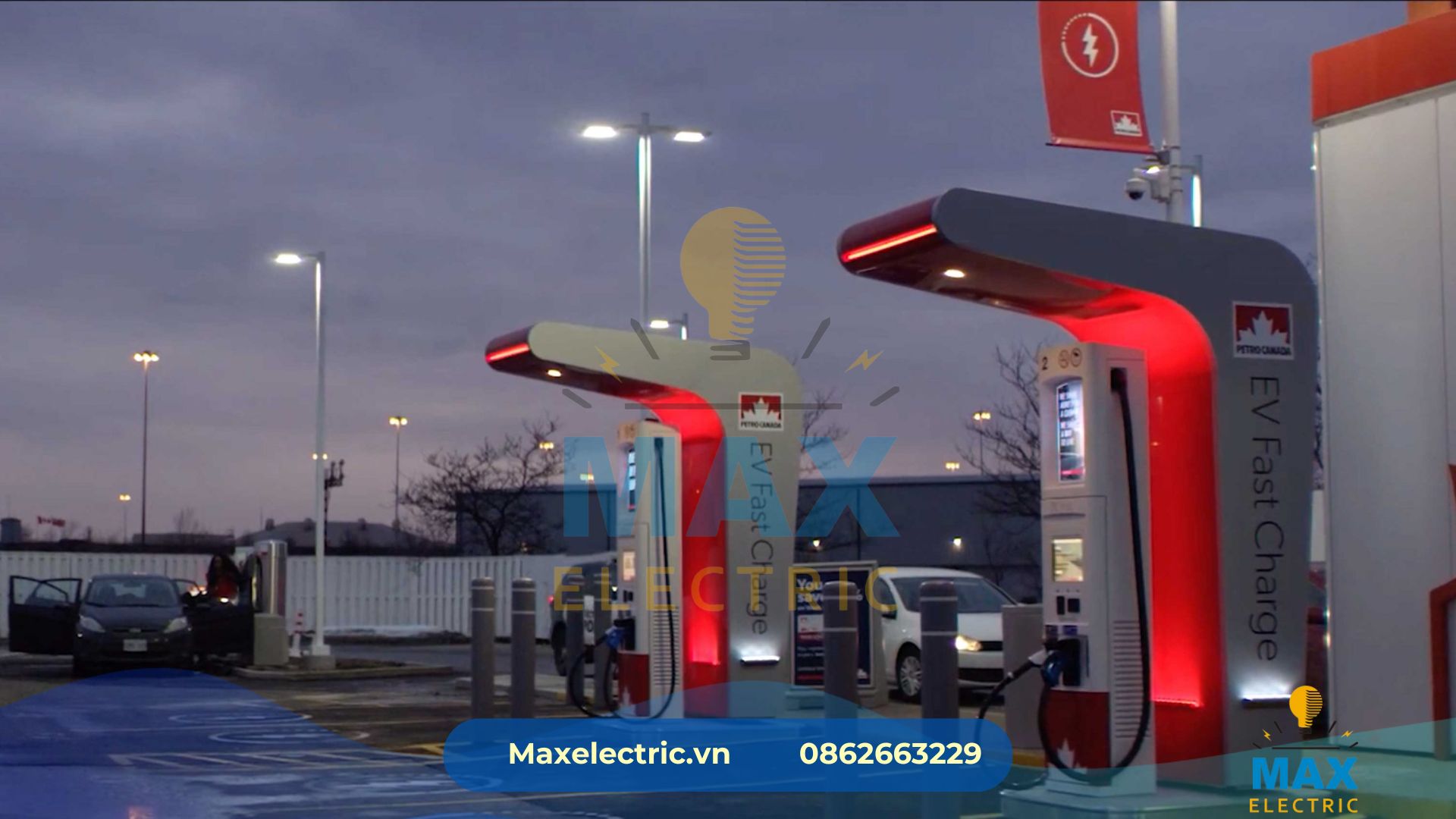

Ứng dụng thực tiễn của tủ điện AC trong hạ tầng xe điện
Hiện nay, nhiều dự án đô thị thông minh, bãi đỗ xe công cộng và trung tâm thương mại đã triển khai trạm sạc AC cho ô tô điện. Trong đó, tủ điện AC cho trạm sạc xe điện đóng vai trò trung tâm điều phối điện năng, kết nối giữa hệ thống lưới điện và bộ sạc.
Một số ứng dụng nổi bật:
- Tại các tòa nhà chung cư, mỗi tủ điện AC cấp nguồn cho các bộ sạc gắn tại chỗ đỗ xe.
- Tại siêu thị, trung tâm thương mại, tủ điện đặt trong phòng kỹ thuật hoặc ngoài trời, đảm bảo cấp nguồn liên tục cho khách hàng đến sạc xe.
- Trong các khu công nghiệp, nơi có đội xe điện nội bộ, tủ điện AC hỗ trợ sạc cùng lúc nhiều xe với hiệu suất tối ưu.
Max Electric - Đối tác thiết kế và thi công tủ điện AC chuyên nghiệp
Tại Max Electric, chúng tôi cung cấp giải pháp tủ điện AC cho trạm sạc xe điện trọn gói: từ tư vấn thiết kế, chọn linh kiện, sản xuất theo yêu cầu đến thi công lắp đặt hoàn chỉnh. Tất cả sản phẩm được kiểm định chất lượng, đảm bảo vận hành bền bỉ trong nhiều năm.
Ngoài ra, Max Electric còn tích hợp các công nghệ giám sát năng lượng, hỗ trợ theo dõi sản lượng tiêu thụ điện qua app hoặc SCADA, giúp doanh nghiệp quản lý trạm sạc hiệu quả hơn.
