Trong thời đại mà mọi hệ thống kỹ thuật trong công trình đều đòi hỏi tính chính xác, sự ổn định và khả năng giám sát liên tục, tủ điện điều khiển trung tâm gần như trở thành bộ não vận hành của toàn bộ hệ thống. Nhờ sự xuất hiện của nó, các kỹ sư có thể quản lý hàng loạt thiết bị từ một vị trí duy nhất thay vì phải đi kiểm tra từng điểm rời rạc. Đây cũng là lý do ngày càng nhiều dự án từ nhà máy, khu dân cư cho đến trung tâm thương mại. Lựa chọn mô hình điều khiển tập trung để tối ưu chi phí vận hành.
Vai trò của tủ điện điều khiển trung tâm trong công trình
Điểm quan trọng nhất khi nhắc đến tủ điện điều khiển trung tâm chính là khả năng gom toàn bộ việc điều khiển về một điểm. Không còn cảnh mỗi khu vực sử dụng một tủ nhỏ độc lập, khiến việc quản lý trở nên phức tạp và dễ sai sót. Khi có sự cố, kỹ thuật viên chỉ cần nhìn vào tủ điều khiển trung tâm là có thể biết được nơi nào đang gặp vấn đề, từ đó đưa ra hướng xử lý nhanh chóng. Tính tập trung này giúp giảm thời gian giám sát và tăng độ an toàn, đặc biệt trong các hệ thống lớn như nhà máy công nghiệp hoặc tòa nhà nhiều tầng.
Tìm hiểu thêm: Tủ điện điều khiển trung tâm 2024

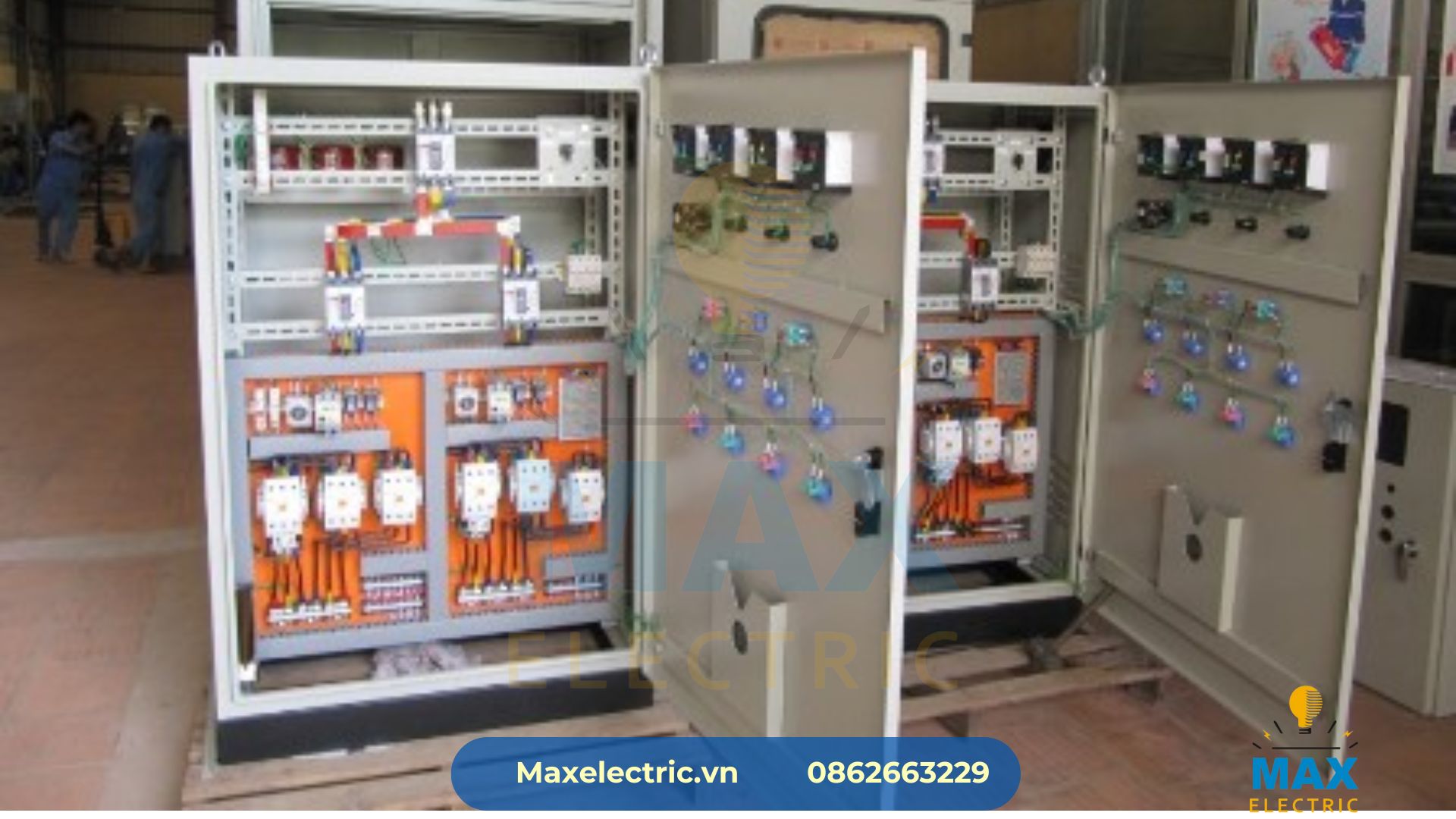

Cấu tạo tủ điện điều khiển trung tâm
Về cấu tạo, tủ điều khiển trung tâm có phần phức tạp hơn các loại tủ điện thông thường. Khung tủ được làm từ thép sơn tĩnh điện hoặc inox 304 tùy theo yêu cầu của môi trường lắp đặt. Bên trong tủ sử dụng hệ thống thiết bị như MCCB, MCB, contactor, relay bảo vệ, PLC, bộ chuyển đổi tín hiệu, đồng hồ đo lường và các module truyền thông. Từng thiết bị được bố trí khoa học để kỹ sư dễ thao tác, đồng thời đảm bảo luồng nhiệt được giải phóng hợp lý.
Trong các công trình hiện đại, thành phần không thể thiếu chính là PLC hoặc bộ điều khiển thông minh. Nhờ chúng, tủ điều khiển trung tâm có thể lập trình logic, truyền tín hiệu về BMS hoặc SCADA, tự động hóa nhiều thao tác trước đây vốn phải làm thủ công. Hệ thống dây dẫn và máng cáp trong tủ cũng được thiết kế gọn gàng, tránh rối, hạn chế sai sót và tạo thuận lợi cho việc bảo trì định kỳ.

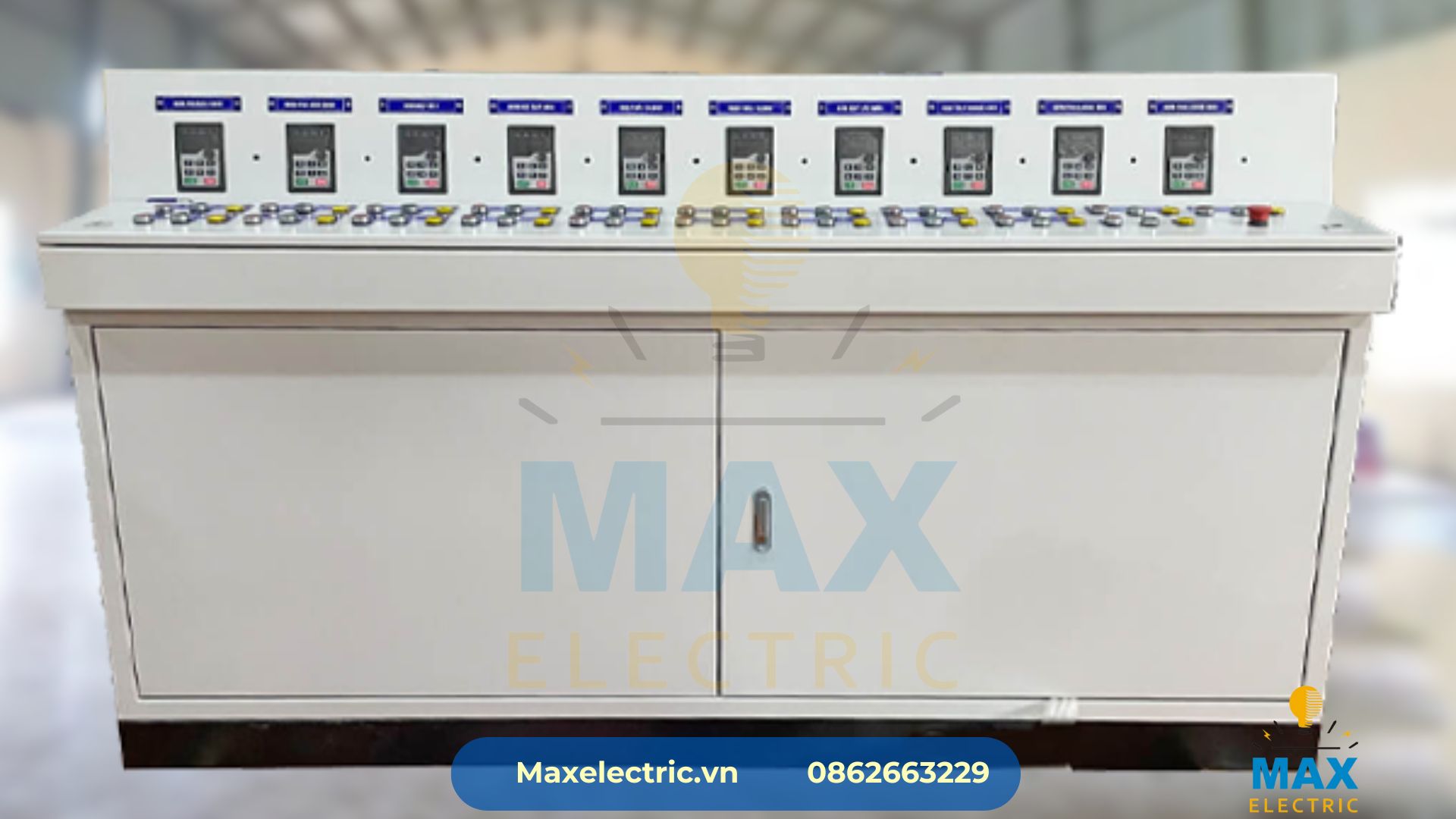

Nguyên lý hoạt động của tủ điện điều khiển trung tâm

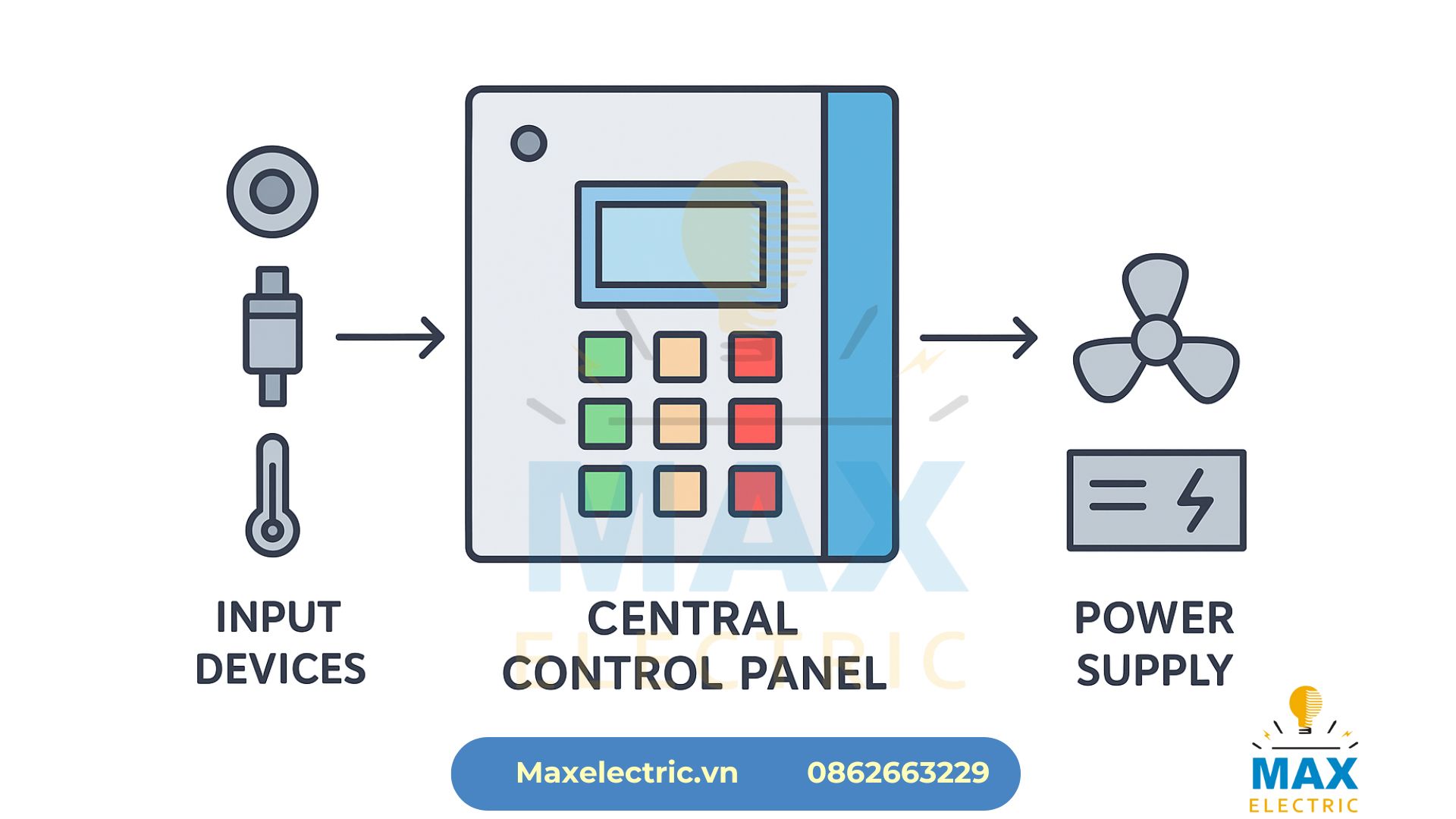

Nguyên lý của tủ điều khiển trung tâm không quá khó hiểu nhưng lại cực kỳ tinh tế. Tất cả tín hiệu từ các thiết bị ngoại vi như cảm biến, công tắc hành trình, động cơ, bơm nước, quạt thông gió hay hệ thống chiếu sáng đều được đưa về tủ thông qua đường truyền tín hiệu. Tại đây, bộ điều khiển sẽ phân tích, xử lý và đưa ra lệnh điều khiển thích hợp.
Ví dụ, trong một công trình thương mại, khi hệ thống chiếu sáng của tầng 5 gặp sự cố, tủ trung tâm sẽ lập tức nhận tín hiệu báo lỗi và hiển thị lên màn hình điều khiển. Nhờ đó, kỹ thuật viên có thể xác định chính xác vị trí và nguyên nhân. Mô hình này giúp rút ngắn thời gian khắc phục, hạn chế tối đa thời gian gián đoạn hoạt động của công trình.Tìm hiểu thêm: Tủ Điện Điều Khiển PLC
Lợi ích của tủ điều khiển trung tâm đối với chủ đầu tư
Điều đầu tiên mà tủ điện điều khiển trung tâm mang lại là sự ổn định. Khi mọi thứ được kết nối tập trung, các lỗi vặt hoặc tình trạng thiết bị hoạt động ngoài ý muốn sẽ nhanh chóng bị phát hiện. Bên cạnh đó, chủ đầu tư có thể tiết kiệm khá nhiều chi phí nhờ giảm số lượng nhân viên kỹ thuật cần thiết, cũng như hạn chế việc đầu tư nhiều tủ con rời rạc.
Một lợi ích đáng kể khác chính là khả năng mở rộng. Khi công trình cần nâng cấp hoặc bổ sung thiết bị, tủ trung tâm có thể tích hợp thêm module điều khiển mới mà không cần thay đổi toàn bộ hệ thống. Đây là một điểm cộng lớn cho các dự án có xu hướng phát triển theo thời gian.
Ứng dụng của tủ điện điều khiển trung tâm trong thực tế
Ngày nay, tủ điện điều khiển trung tâm xuất hiện ở hầu hết các lĩnh vực. Trong công nghiệp, tủ được sử dụng để điều khiển dây chuyền sản xuất, điều khiển động cơ, bơm, quạt và hệ thống phụ trợ. Trong lĩnh vực dân dụng và thương mại, tủ quản lý chiếu sáng, bơm nước, thông gió, PCCC hoặc cả hệ thống an ninh. Ở các công trình cao tầng, tủ được kết nối với hệ thống BMS giúp theo dõi mọi thông số từ xa.
Đặc biệt, với xu hướng tự động hóa ngày càng mạnh, tủ điều khiển trung tâm ngày càng được yêu cầu phải tích hợp truyền thông Modbus, Ethernet hoặc kết nối IoT để nâng cao khả năng giám sát và điều khiển từ xa.\
Tìm hiểu thêm: Tất Tần Tật Về Tủ Điện Điều Khiển Động Cơ
Tủ điều khiển trung tâm tại Max Electric
Max Electric cung cấp tủ điện điều khiển trung tâm theo yêu cầu, phù hợp cho mọi loại công trình từ nhỏ đến lớn. Tủ được thiết kế bởi đội ngũ kỹ sư giàu kinh nghiệm, tuân thủ tiêu chuẩn IEC, đảm bảo vận hành ổn định và an toàn. Khách hàng có thể yêu cầu trang bị PLC, HMI, module truyền thông hoặc thiết kế theo tiêu chuẩn nhà máy.
Mỗi tủ trước khi giao đều được kiểm tra đầy đủ từ cách điện, hoạt động thiết bị, độ ổn định của mạch đến độ chắc chắn của khung vỏ. Nhờ đó, công trình được bàn giao tủ luôn sẵn sàng đưa vào vận hành mà không cần điều chỉnh nhiều.
