Tủ Điện Phân Phối Nào Phù Hợp Cho Dự Án Của Bạn?

Bất kỳ một công trình nào, dù là một phân xưởng sản xuất nhỏ hay một tổ hợp trung tâm thương mại sầm uất đều không thể vận hành nếu thiếu đi hệ thống điện tủ điện phân phối. Nhiệm vụ của tủ là tiếp nhận nguồn điện từ trạm biến áp hoặc máy phát điện và phân bổ an toàn đến từng phụ tải, từng thiết bị đầu cuối. Tuy nhiên, đứng trước hàng loạt bản vẽ kỹ thuật và yêu cầu khắt khe từ Chủ đầu tư, nhiều nhà thầu M&E vẫn băn khoăn: Nên chọn loại tủ điện phân phối nào để vừa đáp ứng tiêu chuẩn an toàn, vừa tối ưu hóa dự toán ngân sách? Là nhà sản xuất vỏ tủ điện và lắp ráp tích hợp hàng đầu tại Việt Nam, Max Electric VN sẽ giúp Quý khách xác định chính xác nhu cầu dự án thông qua bài phân tích dưới đây.

Xem thêm: Trạm Biến Áp Là Gì? Phân Loại Và Công Năng Của Các Loại Trạm Biến Áp Hiện Nay

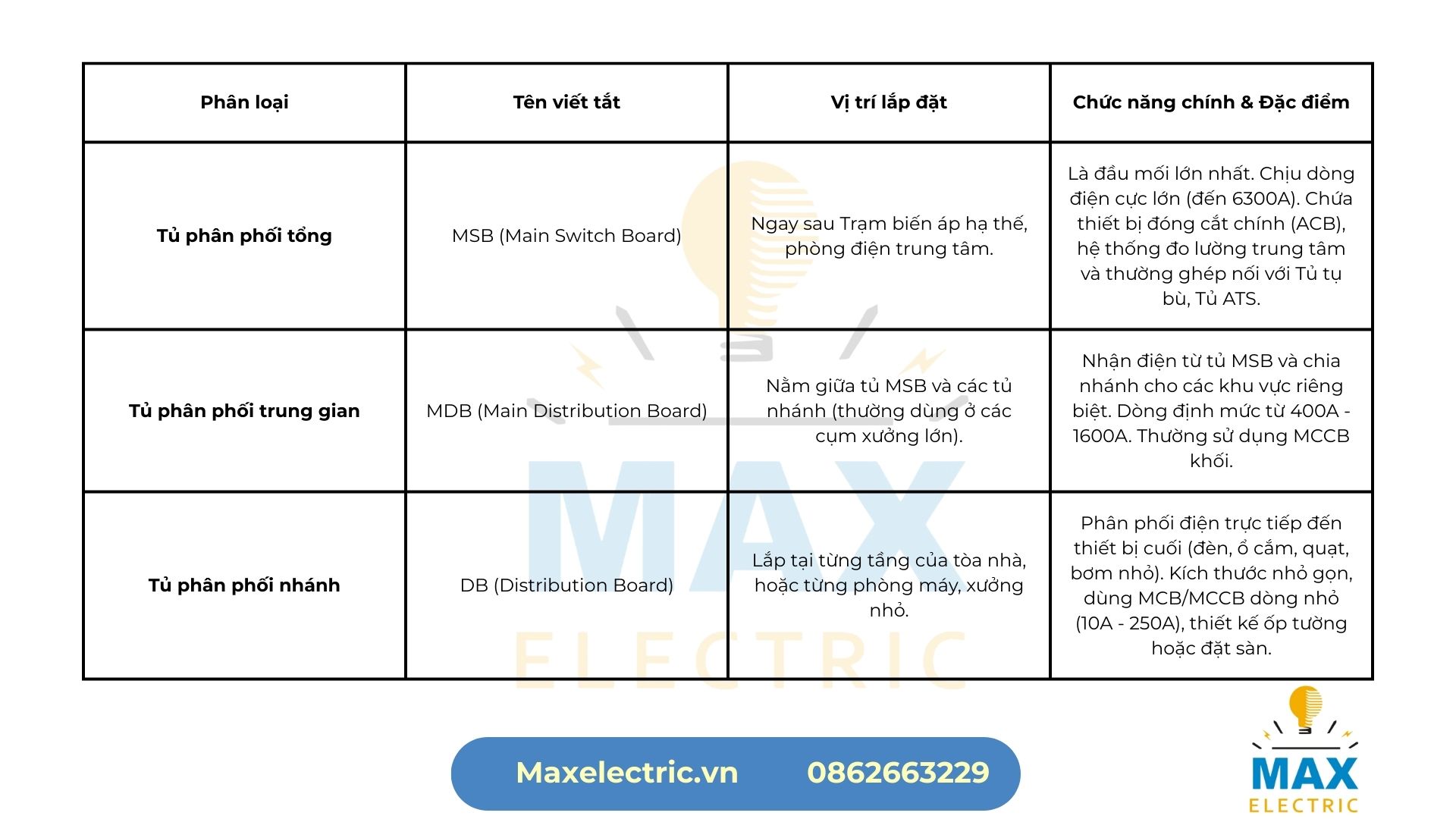

Phân Loại Tủ Điện Phân Phối Của Hệ Thống Điện

Để dòng điện đi từ Lưới điện quốc gia đến được chiếc bóng đèn hay động cơ máy bơm, nó phải đi qua một hệ thống phân cấp chặt chẽ. Dựa vào vị trí và chức năng, tủ điện phân phối được chia thành 3 cấp độ chính:

=> Lời khuyên: Nếu dự án của bạn là một tòa nhà văn phòng, bạn sẽ cần 1 tủ MSB đặt ở tầng hầm và hàng chục tủ DB đặt tại các tầng. Nếu là nhà máy công nghiệp nặng, hệ thống sẽ phức tạp hơn với sự xuất hiện của các tủ trung gian MDB.

Xem thêm: Các loại tủ điện điều khiển thông dụng | Max Electric VN

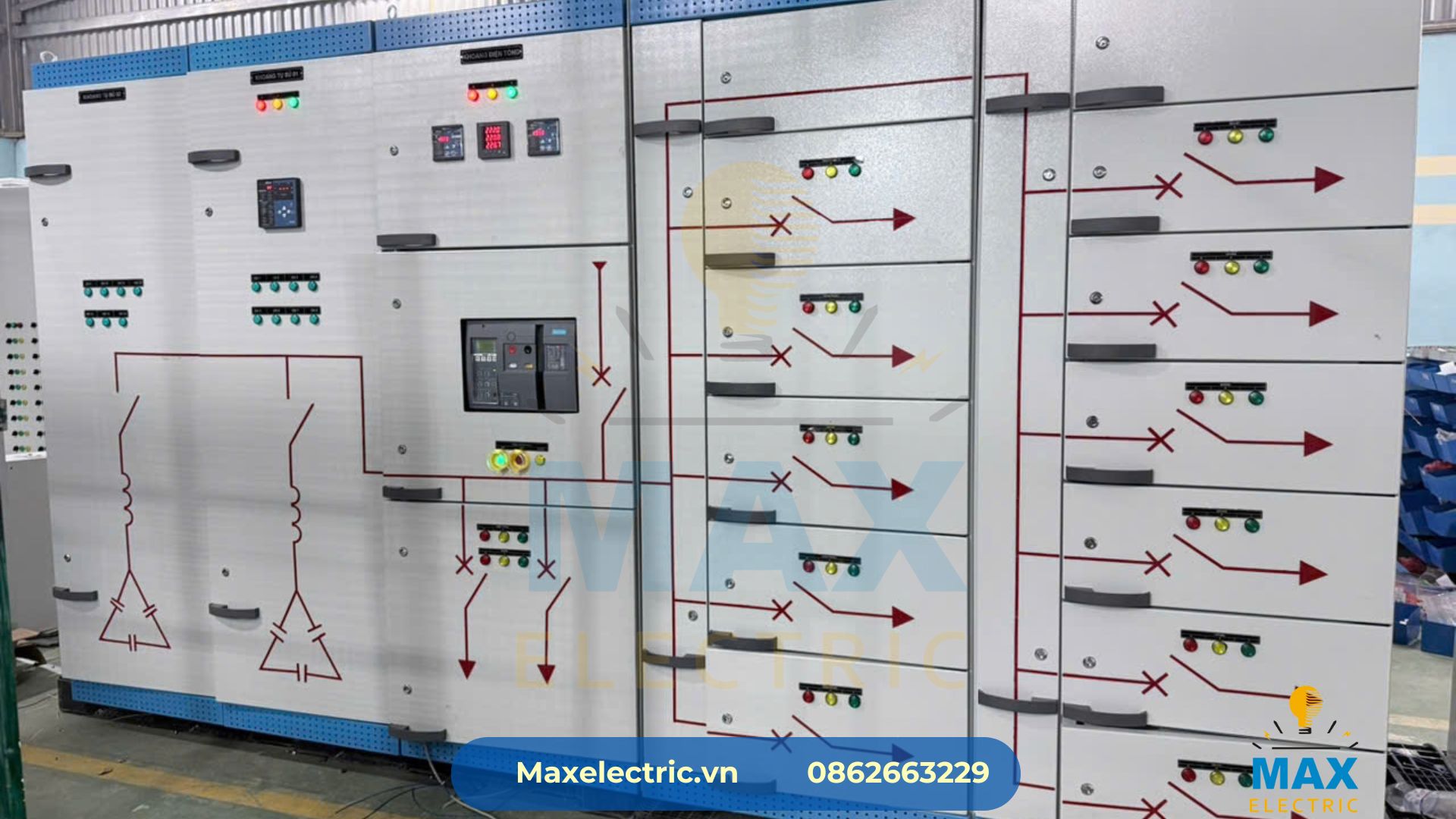

Tiêu Chí Cốt Lõi Khi Lựa Chọn Tủ Điện Phân Phối Cho Dự Án

Việc chọn sai thông số tủ điện không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ chập cháy thảm khốc. Khi xem xét bản vẽ hoặc lên cấu hình, Quý khách cần nắm chắc 4 tiêu chí sau:

Dòng Định Mức & Dòng Cắt Ngắn Mạch

Dòng định mức: Là công suất tối đa mà tủ có thể chịu tải liên tục. Thanh cái đồng (Busbar) phải được tính toán tiết diện chuẩn xác để không bị quá nhiệt.
Dòng cắt: Cực kỳ quan trọng với tủ MSB. Khi xảy ra ngắn mạch, dòng điện tăng vọt lên hàng chục ngàn Ampe. Thiết bị đóng cắt (ACB/MCCB) và kết cấu khung tủ phải chịu đựng được lực điện động này (thường yêu cầu Icu từ 50kA, 65kA đến 100kA).

Chọn Form Tủ Phù Hợp Với Mức Độ An Toàn

Chuẩn IEC 61439 quy định các Form tủ điện dựa trên mức độ vách ngăn cách ly giữa 3 khoang: Khoang thiết bị, Khoang thanh cái (Busbar) và Khoang đấu cáp.

Form 1, 2a, 2b: Ít vách ngăn, giá rẻ. Phù hợp cho các xưởng nhỏ, tủ DB nhánh.
Form 3b, 4b: Cách ly hoàn toàn các khoang. Khi bảo trì một ngăn, các ngăn khác vẫn hoạt động bình thường, an toàn tuyệt đối cho người vận hành. Bắt buộc dùng cho tủ tổng MSB tại các dự án FDI, bệnh viện, Data Center. (Chi phí gia công vỏ tủ Form 4b cao hơn đáng kể do tốn nhiều thép và chi tiết chấn gấp).

Cấp Bảo Vệ Vỏ Tủ

Trong nhà: Chọn IP43. Vỏ tôn dày 1.5mm - 2.0mm, sơn tĩnh điện là đủ.
Ngoài trời hoặc môi trường bụi/ẩm ướt: Phải chọn IP54 hoặc IP65. Có mái che, gioăng cao su chống nước, có lưới lọc bụi cho quạt thông gió.
Ngành thực phẩm, hóa chất, trạm xử lý nước thải: Khuyến nghị dùng vỏ tủ điện Inox 304 để chống ăn mòn.

Lựa Chọn Thương Hiệu Thiết Bị Đóng Cắt

Dự án ngân sách dồi dào, yêu cầu độ tin cậy 100%: Chọn khối G7/Châu Âu như Schneider (Pháp), ABB (Thụy Sĩ), Siemens (Đức).
Dự án thương mại, chung cư, nhà máy tiêu chuẩn: Chọn khối Châu Á như LS (Hàn Quốc), Mitsubishi (Nhật Bản) để cân bằng giữa chi phí và chất lượng.

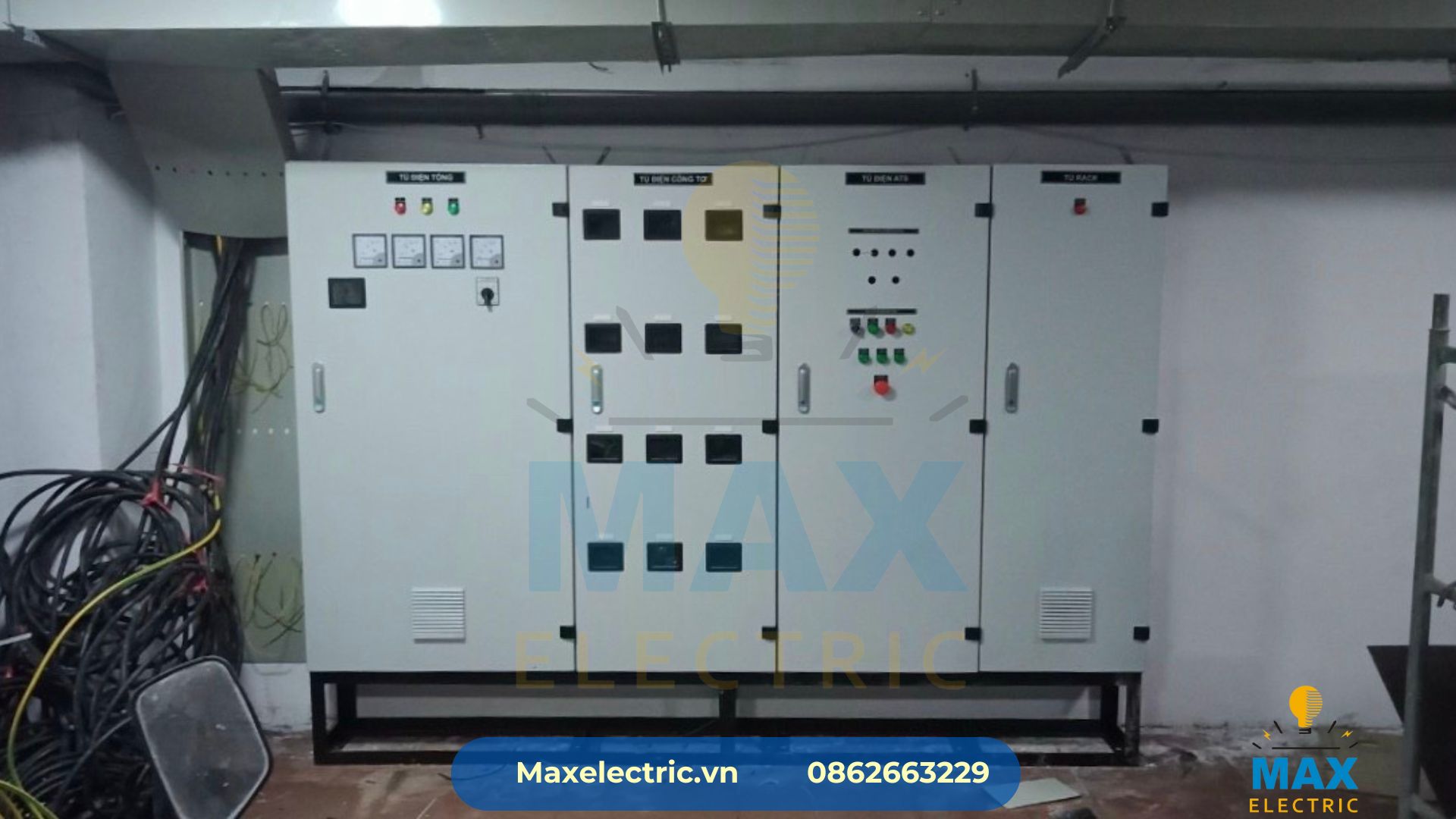

Giải Pháp Sản Xuất Tủ Điện Phân Phối Theo Mọi Dự Án

Thị trường không thiếu các đơn vị thương mại thiết bị điện. Nhưng để tìm một Nhà sản xuất trực tiếp có khả năng thiết kế bóc tách, tự gia công CNC vỏ tủ và đấu nối hoàn thiện như Max Electric VN lại không nhiều.

Khi giao phó hệ thống tủ điện phân phối cho chúng tôi, Quý Chủ đầu tư và Nhà thầu sẽ nhận được:

Tối Ưu Chi Phí: Kỹ sư của chúng tôi rà soát bản vẽ kỹ thuật của bạn. Nếu thiết kế đang "vống" công suất quá cao gây lãng phí thanh đồng, chúng tôi sẽ tư vấn giảm tiết diện về mức tiêu chuẩn an toàn, giúp bạn tiết kiệm hàng trăm triệu đồng.
Chất Lượng Vượt Trội Từ Nhà Máy Gia Công CNC: Vỏ tủ sản xuất tại KCN Hòa Lạc trên dàn máy CNC cao cấp, đường chấn sắc nét, sơn tĩnh điện Jotun cao cấp. Thanh cái đồng nguyên chất 99.9%, uốn bằng máy thủy lực và bọc gen co nhiệt phân màu chuẩn chỉnh.
Kiểm Định Khắt Khe: Mọi chiếc tủ trước khi xuất xưởng đều được đo điện trở cách điện, test liên động cơ/điện và kiểm tra độ cứng vững của khung vỏ, cấp chứng nhận xuất xưởng đầy đủ.
Giá Gốc Trực Tiếp: Nhập thiết bị LS, Schneider khối lượng lớn + Tự gia công vỏ tủ = Báo giá của Max Electric VN luôn cạnh tranh nhất!

Nhận Báo Giá Tủ Điện Phân Phối Nhanh Chóng Trong 24H

Mỗi công trình là một bài toán riêng biệt. Đừng mạo hiểm với các bảng giá niêm yết sẵn không sát thực tế.

Chỉ cần Quý khách gửi Sơ đồ nguyên lý hoặc Bản bóc tách vật tư, đội ngũ kỹ sư dự án của Max Electric VN sẽ lập tức thiết kế Layout sơ bộ và trả bảng dự toán chi tiết cho Quý khách chậm nhất trong 24 giờ.
