Tổng Quan Các Loại Tủ Điện Công Nghiệp Phổ Biến Nhất

Trong bất kỳ công trình dân dụng quy mô lớn hay phân xưởng sản xuất nào, hệ thống điện luôn được ví như mạng lưới tuần hoàn cung cấp năng lượng cho toàn bộ hoạt động. Và trung tâm kiểm soát mạng lưới đó chính là hệ thống tủ điện. Tuy nhiên, thế giới tủ điện rất đa dạng. Tùy thuộc vào vị trí lắp đặt và chức năng cụ thể phân phối nguồn, điều khiển động cơ, hay bảo vệ hệ thống, chúng ta có các loại tủ điện công nghiệp khác nhau. Để giúp các kỹ sư, nhân viên thu mua và Chủ đầu tư có cái nhìn tổng quan nhất, chuyên gia từ Max Electric VN đã tổng hợp và phân loại chi tiết ngay trong bài viết dưới đây.

Xem thêm: Tủ Điện Phân Phối Nào Phù Hợp Cho Dự Án Của Bạn?

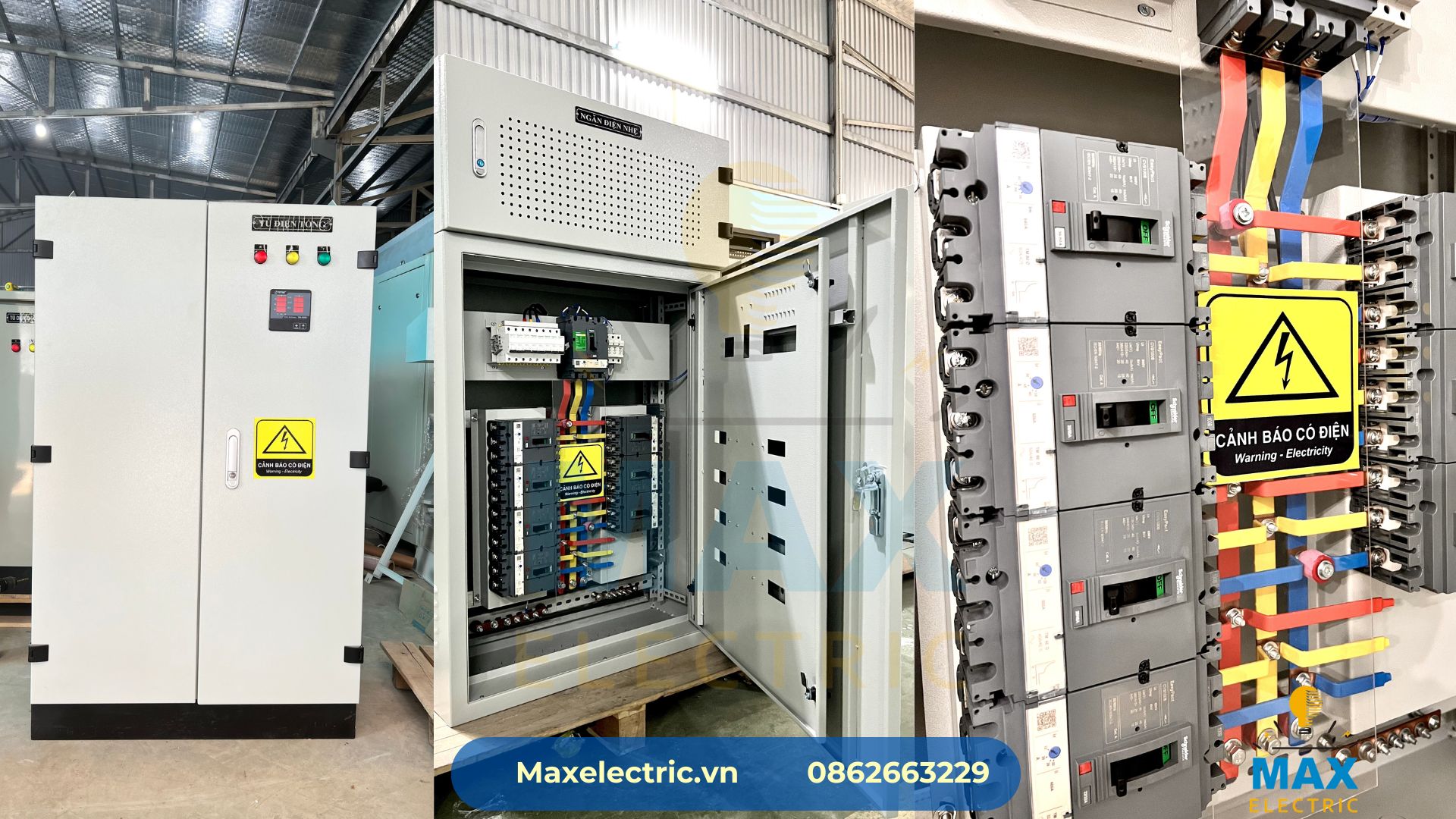

Nhóm 1: Các Loại Tủ Điện Phân Phối Nguồn

Đây là nhóm tủ bắt buộc phải có trong mọi công trình, làm nhiệm vụ tiếp nhận điện lưới và chia nhỏ, dẫn truyền an toàn đến các thiết bị tiêu thụ.

Tủ Điện Phân Phối Tổng

Chức năng: Là "Trạm trung chuyển" đầu tiên ngay sau máy biến áp hạ thế. Nó kiểm soát toàn bộ hệ thống điện của nhà máy/tòa nhà, bảo vệ mạch điện khỏi các sự cố ngắn mạch, quá tải dòng cực lớn.
Đặc điểm: Kích thước đồ sộ, thiết kế nhiều khoang (Form 3b, 4b). Dòng định mức có thể lên tới 6300A. Thường sử dụng máy cắt không khí (ACB) công suất lớn.

Tủ Điện Phân Phối Nhánh

Chức năng: Nhận nguồn điện từ tủ tổng MSB và phân phối trực tiếp đến các phụ tải cuối cùng (hệ thống đèn chiếu sáng, ổ cắm, quạt, bơm nhỏ).
Đặc điểm: Kích thước nhỏ gọn, thường được treo tường hoặc đặt âm tường tại các tầng của tòa nhà hoặc từng cụm máy trong xưởng. Sử dụng Aptomat khối (MCCB) hoặc Aptomat tép (MCB).

Tủ Chuyển Nguồn Tự Động

Chức năng: Vệ sĩ bảo vệ nguồn điện liên tục. Khi điện lưới quốc gia bị mất, tủ ATS sẽ tự động gửi tín hiệu nổ Máy phát điện và chuyển đổi nguồn cấp sang máy phát chỉ trong vài giây. Khi có điện lưới trở lại, tủ sẽ tự động chuyển về nguồn lưới và tắt máy phát.
Ứng dụng: Bắt buộc có tại Bệnh viện, Data Center, nhà máy sản xuất liên tục, chung cư cao cấp.

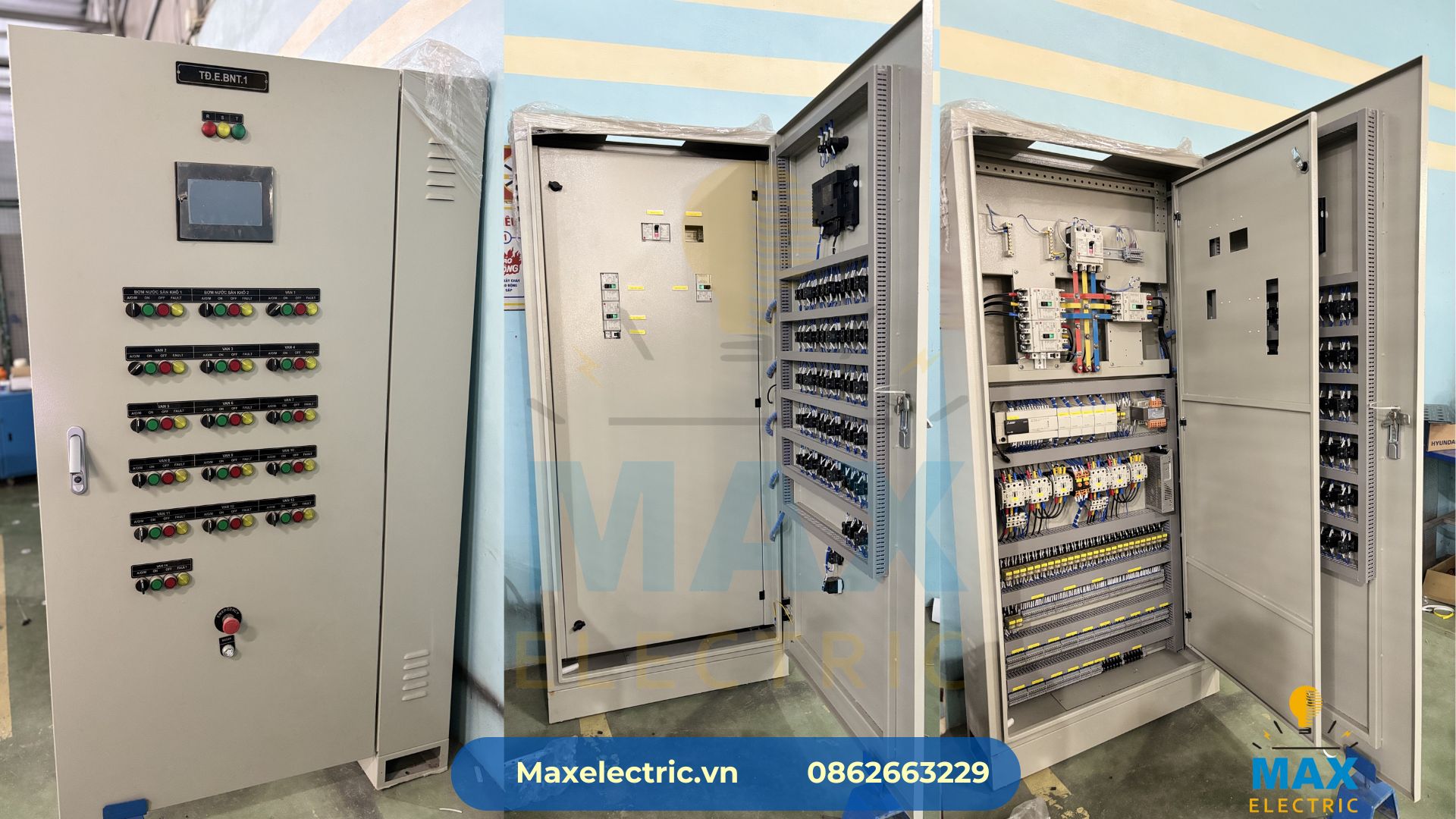

Nhóm 2: Các Loại Tủ Điện Điều Khiển & Tự Động Hóa

Nếu nhóm 1 cung cấp năng lượng, thì nhóm 2 chính là "bộ não" đưa ra các thuật toán để máy móc vận hành theo ý muốn của con người.

Tủ Điều Khiển Động Cơ Trung Tâm

Chức năng: Tập trung các thiết bị đóng cắt và điều khiển (Khởi động từ, Rơ le nhiệt, Khởi động mềm) để vận hành các cụm động cơ điện, máy bơm nước, quạt hút công suất lớn.
Ưu điểm: Giúp kỹ sư vận hành có thể bật/tắt và giám sát trạng thái hàng chục động cơ tại một vị trí duy nhất thay vì chạy khắp nhà máy.

Tủ Điều Khiển Tự Động Hóa

Chức năng: Trái tim của kỷ nguyên Công nghiệp 4.0. Tủ chứa Bộ vi xử lý lập trình (PLC) thu thập tín hiệu từ cảm biến và điều khiển các cơ cấu chấp hành theo một quy trình phức tạp, độ chính xác cao.
Ứng dụng: Dùng trong dây chuyền sản xuất thực phẩm, chiết rót đồ uống, trạm xử lý nước thải thành phố, robot gắp hàng. Thường đi kèm màn hình cảm ứng HMI trên cánh tủ.

Tủ Điện Biến Tần

Chức năng: Điều chỉnh tần số của dòng điện để thay đổi tốc độ quay của động cơ theo nhu cầu thực tế (ví dụ: bơm chạy chậm lại khi áp suất ống đã đủ).
Ưu điểm lớn nhất: Giúp động cơ khởi động êm ái, bảo vệ cơ khí và tiết kiệm 20% - 40% điện năng.

Nhóm 3: Các Loại Tủ Điện Công Nghiệp Phụ Trợ, Bảo Vệ

Tủ Tụ Bù Công Suất Phản Kháng

Chức năng: Nâng cao hệ số công suất cho toàn bộ nhà máy. Nếu không có tủ này, nhà máy sử dụng nhiều động cơ (tải cảm) sẽ làm hao hụt lưới điện và bị Công ty Điện lực phạt tiền "vô công" hàng tháng.
Đặc điểm: Bên trong chứa các bình tụ bù và bộ điều khiển tụ bù tự động (Mikro, SK...). Tủ thường được ghép nối sát cạnh tủ tổng MSB.

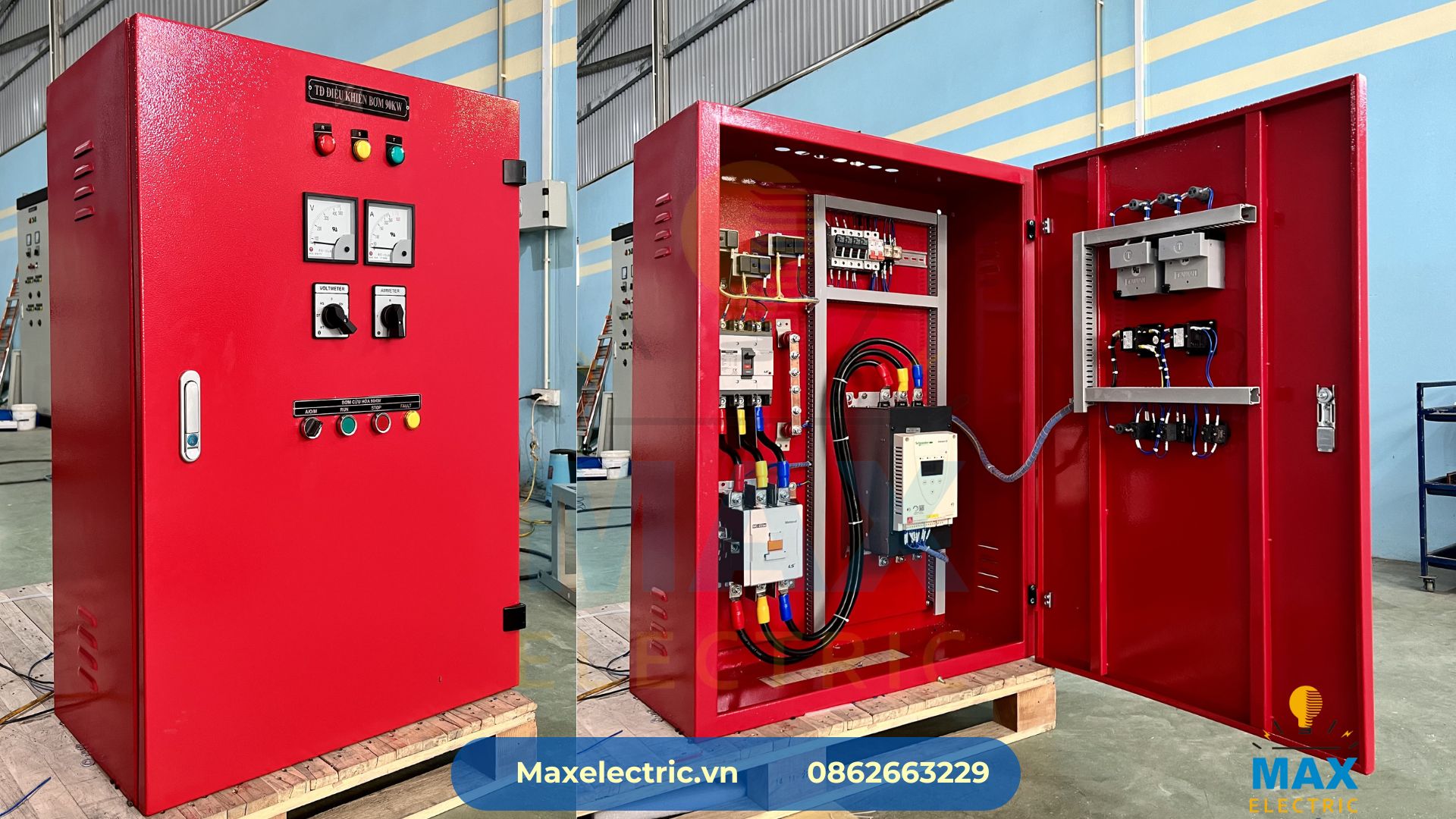

Tủ Điều Khiển Máy Bơm Phòng Cháy Chữa Cháy

Chức năng: Điều khiển hệ thống bơm chữa cháy (Bơm điện, Bơm Diesel, Bơm bù áp). Tủ luôn ở trạng thái trực ban 24/7. Khi áp suất đường ống nước cứu hỏa tụt (do có vòi phun mở), tủ lập tức kích hoạt các bơm chạy hết công suất để dập lửa.
Đặc điểm: Vỏ tủ thường được sơn màu Đỏ đặc trưng để dễ nhận diện trong trường hợp khẩn cấp.

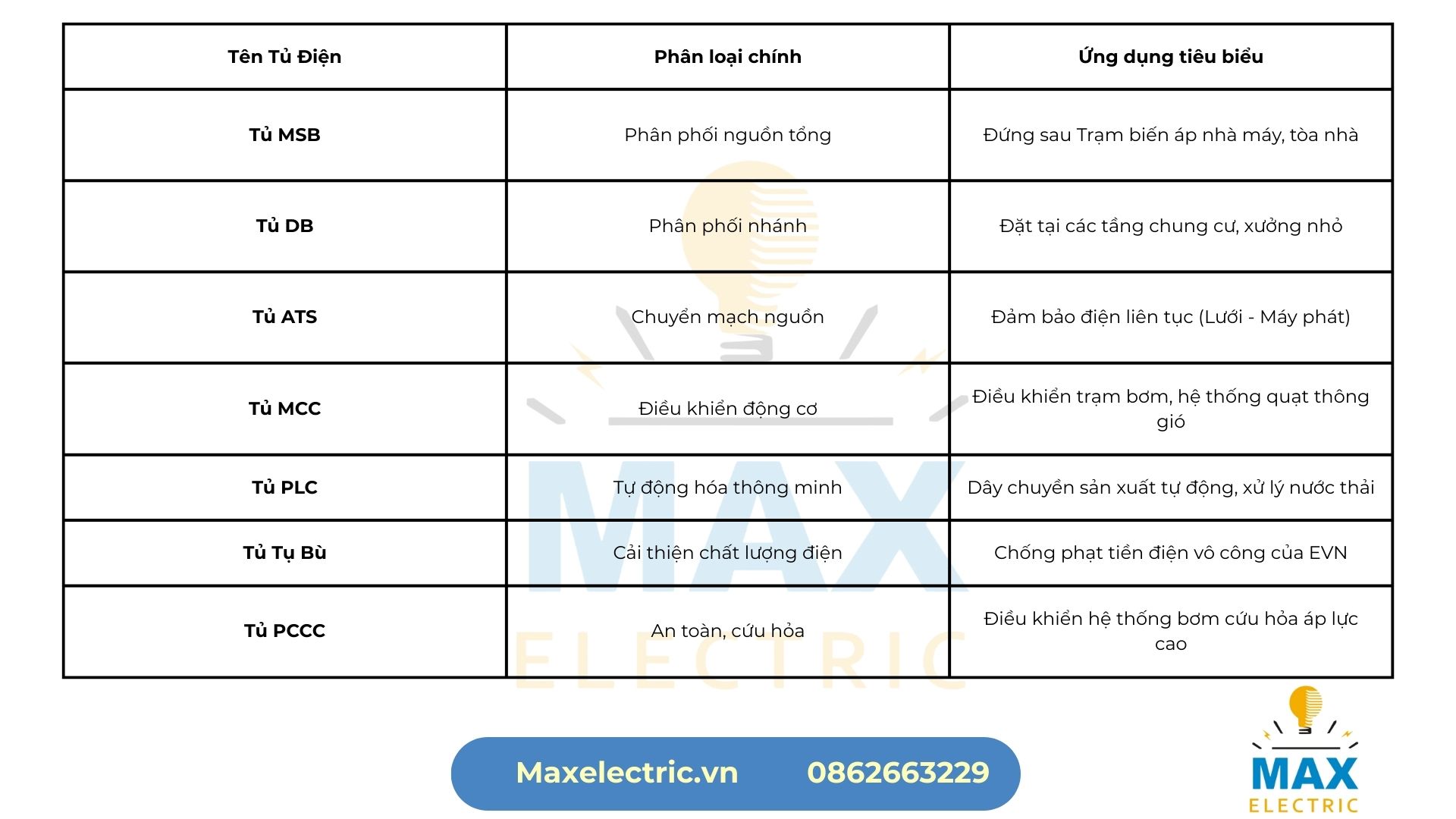

Bảng Tóm Tắt Các Loại Tủ Điện Công Nghiệp Phổ Biến

Max Electric VN - Tổng Thầu Sản Xuất & Lắp Đặt Mọi Loại Tủ Điện Công Nghiệp

Sở hữu đa dạng danh mục sản phẩm là vậy, nhưng để các loại tủ trên phối hợp nhịp nhàng trong cùng một hệ thống lại đòi hỏi năng lực của một nhà tích hợp chuyên nghiệp.

Với nhà máy gia công CNC hiện đại tại KCN Công nghệ cao Hòa Lạc, Max Electric VN tự hào là đơn vị thiết kế, bóc tách và sản xuất trọn gói các loại tủ điện công nghiệp đạt tiêu chuẩn quốc tế IEC. Từ tủ phân phối đến tủ điều khiển tự động hóa PLC phức tạp, chúng tôi đều làm chủ 100% công nghệ lõi.

Bạn đang tìm giải pháp tủ điện tối ưu cho dự án sắp tới? Liên hệ ngay để nhận bản vẽ phác thảo và dự toán giá gốc tại xưởng!
