Có Mấy Loại Giá Đỡ Thang Máng Cáp ?

Thang máng cáp điện là một phụ kiện trong danh mục phụ kiện thang máng cáp. Chúng có chức năng nâng đỡ và cố định hệ thống máng cáp. Do đó, thang máng cáp sẽ chắc chắn và an toàn hơn, hạn chế rủi ro trong quá trình thi công lắp đặt và quá trình bảo trì sử dụng sau này.

Hiện tại trên thị trường có 7 loại phụ kiện hỗ trợ thang máng cáp, bao gồm: giá đỡ máng cáp chữ V, eke máng cáp, bát kẹp thang máng cáp, giá đỡ máng cáp treo tường, tay đỡ thang máng cáp và máng cáp. Chân đỡ cho thang máng cáp cách xa sàn, quang treo cho thang máng cáp.

Tham Khảo: Cách Xếp Cáp Điện Trên Thang Cáp Và Máng Cáp

Các loại giá đỡ thang máng cáp điện

1. V, I đỡ thang máng cáp

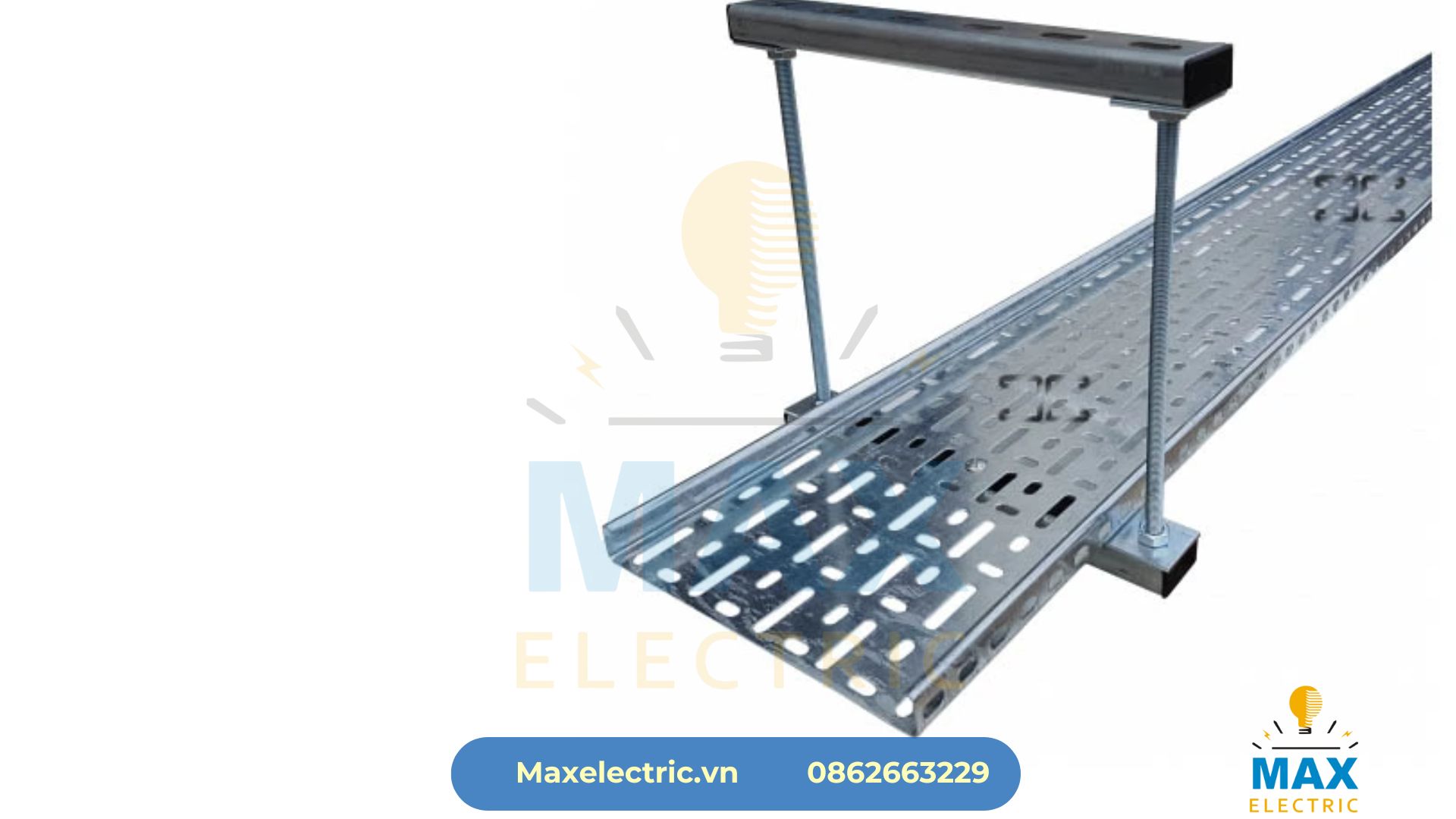

V đỡ thang máng cáp

Phụ kiện đỡ thang máng cáp chữ I

Khung chữ V thang cáp là một bộ phận quan trọng trong quá trình lắp đặt hệ thống thang máng cáp. Chính vì vậy mà thang máng cáp được nâng đỡ tối ưu, định vị, ghép nối, đúc các thành phần của hệ thống thang máng cáp với nhau một cách an toàn.



Các kỹ sư cơ điện, nhà thầu sẽ sử dụng V để đỡ hoặc treo thang cáp, máng cáp, khay cáp bằng 2 thanh ren. Thông thường, chúng sẽ được thiết kế theo hình chữ V, chiều dài tùy thuộc vào độ rộng của khe. Các đầu hình chữ V của hai thanh đỡ được đục lỗ để bắt ty ren, và chiều dài của hai thanh đỡ hình chữ V sẽ dao động trong khoảng 250-1200mm.



Sản phẩm này được sử dụng cho các loại thang máng cáp có chiều rộng lớn hơn 200mm và được treo song song với mặt đất. Với thiết kế này, hệ thống thang máng cáp trên công trường sẽ an toàn, khoa học, hạn chế tối đa rủi ro trong quá trình lắp đặt và vận hành.



- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng

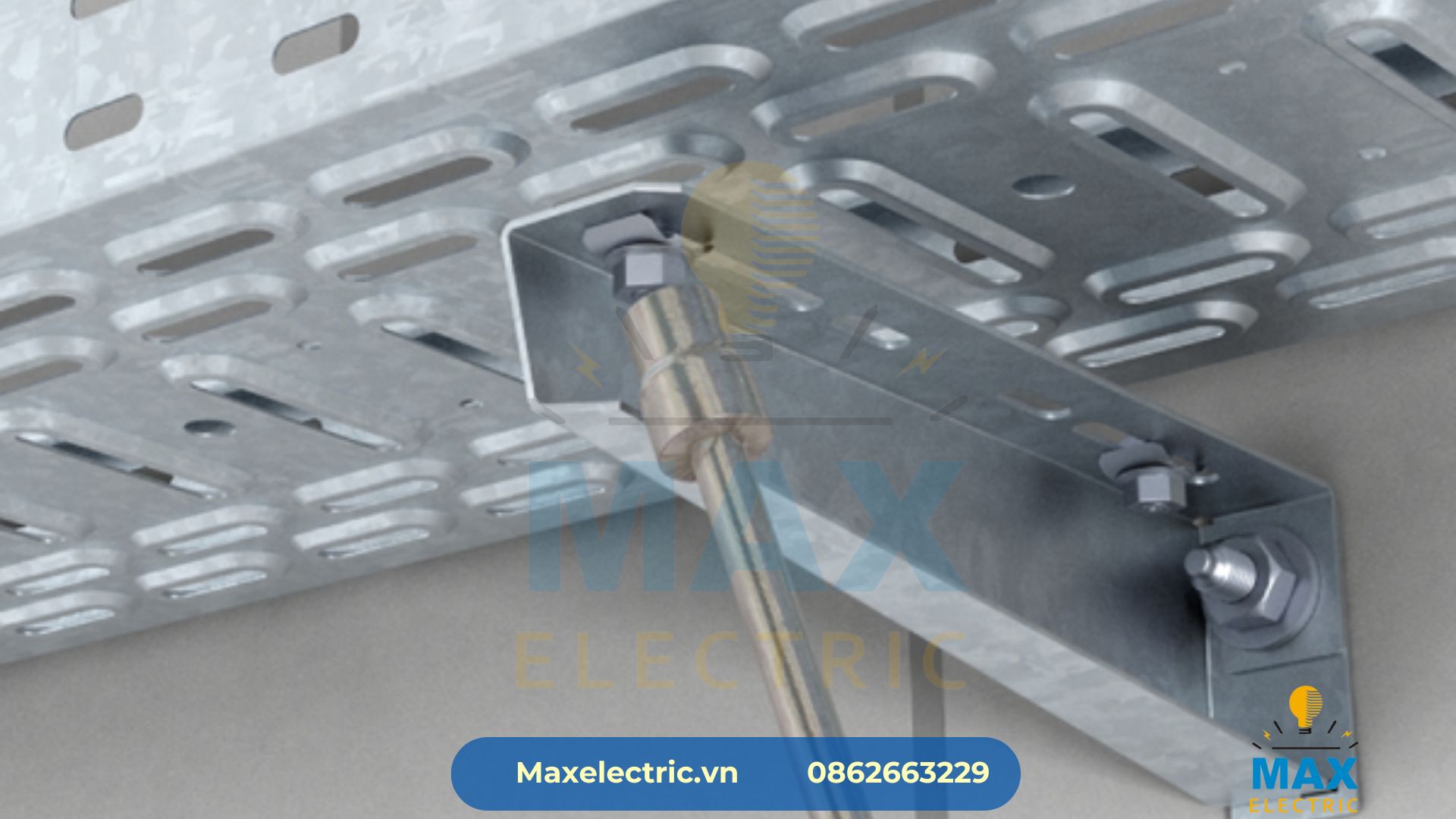

2. Eke giá đỡ thang máng cáp

Máng cáp Eke dùng để đỡ thang cáp, máng cáp, khay cáp áp sát vào tường. Sản phẩm được sử dụng trong hệ thống thang máng cáp của nhiều công trình như chung cư, nhà máy, xí nghiệp, bệnh viện, v.v.



Thang máng cáp Eke là sự lựa chọn hoàn hảo giúp kết nối với nhau tốt hơn, tiết kiệm chi phí lắp đặt và đảm bảo an toàn khi sử dụng. Nhờ đó, hiệu quả sử dụng của hệ thống thang máng cáp đạt mức tối ưu.



- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng

 Xem Thêm: Các Loại Thang Máng Cáp Thông Dụng

3. Bát kẹp thang máng cáp

Kẹp máng cáp được sử dụng để cố định thang cáp, máng cáp xuống sàn bê tông, giá đỡ hoặc V lỗ. Thông thường, chúng sẽ được sản xuất theo bản vẽ và yêu cầu cụ thể của từng dự án, công việc.



Nhờ có sản phẩm này mà hệ thống thang máng cáp được giữ với nhau chặt chẽ hơn, định hình tốt hơn.



- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng



Sử dụng 3 phương pháp xử lý bề mặt này để bảo vệ sản phẩm khỏi các tác động bên ngoài, mỗi phương pháp sẽ có độ dày lớp phủ khác nhau theo tiêu chuẩn. T

4. Tay đỡ máng cáp lưới treo tường

Tay đỡ máng lưới treo tường

Tay đỡ thang máng cáp





Sản phẩm này thích hợp cho các ứng dụng hỗ trợ cáp điện trong hệ thống cáp điện phân phối như nhà cao tầng, trường học, bệnh viện, trung tâm thương mại,… Ngoài ra, tay đỡ máng treo tường hỗ trợ máng lưới treo tường. Bảo vệ và hỗ trợ máng cáp và thang cáp khi va vào tường.



- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng

5. Tay treo đỡ thang máng cáp và khay cáp

Tay đeo đỡ thang máng cáp, khay cáp dùng để treo máng cáp khi lắp đặt hệ thống thang máng cáp sát trần. Và sử dụng cần thay cho hệ thống hỗ trợ ren và hình chữ V.



Ưu điểm của sản phẩm này là khả năng lắp đặt cố định thang rãnh nhiều tầng trên một tay đỡ duy nhất. Một khay cáp có thể được thêm vào một cách đơn giản bằng cách lắp thêm một cánh tay vào thân của hệ thống treo.



- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng

6. Chân chống nâng đỡ thang máng cáp cách mặt sàn

Chân đỡ của thang máng cáp có chức năng kết nối và tạo thành các bộ phận cố định thang cáp và máng cáp với nhau. Ngoài ra, đây là sản phẩm không thể thiếu khi cố định thang cáp, máng cáp lên khỏi mặt đất, tạo điều kiện thuận lợi cho việc thi công lắp đặt hệ thống thang máng cáp.



- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng

7. Quang treo máng cáp



Quang treo máng cáp là phụ kiện chuyên dụng có nhiệm vụ kết hợp với ty ren đảm bảo máng cáp treo đúng vị trí theo thiết kế đã định. Nhờ có quang treo máng cáp mà hệ thống được cố định chắc chắn hơn.



Sản phẩm còn có tên gọi khác là cùm treo máng cáp, sản phẩm này được thiết kế dạng hình thang và có kích thước vừa vặn với một chiếc thang máng cáp. Trên đầu móc treo quang có lỗ đột, thuận tiện hơn trong quá trình sử dụng sản phẩm.



Máng cáp, thang cáp và máng cáp đều được đục lỗ để có thể dễ dàng lắp đặt với nhau.

- Chất liệu chế tác: Tôn đen hoặc thép



- Xử lý bề mặt: sơn tĩnh điện, mạ kẽm điện, mạ kẽm nhúng nóng

Xuất hàng máng cáp sơn tĩnh điện màu đỏ tại nhà máy Thịnh Phát

Máng cáp sơn tĩnh điện



Bài viết trên chúng tôi đã giới thiệu hoàn chỉnh 7 loại giá đỡ thang máng cáp điện. Hi vọng những thông tin này sẽ giúp các bạn dễ dàng hơn trong vấn đề thi công, đảm bảo chắc chắn và an toàn cho công trình cũng như người sử dụng.
