Khay Cáp Đục Lỗ: Tiêu Chuẩn & Báo Giá Xưởng

Trong thiết kế hệ thống cơ điện hiện đại, bài toán quản lý cáp điện không chỉ dừng lại ở việc "nâng đỡ" mà còn phải giải quyết triệt để vấn đề tản nhiệt. Nếu bạn luồn một bó cáp động lực khổng lồ vào một chiếc máng cáp kín bưng, hiện tượng quá nhiệt sẽ xảy ra, làm suy giảm tuổi thọ vỏ cách điện và tiềm ẩn nguy cơ chập cháy. Ngược lại, nếu dùng thang cáp hở hoàn toàn, hệ thống lại dễ bị chuột bọ tấn công hoặc bụi bẩn bám vào.

Sự ra đời của khay cáp đục lỗ (Perforated Cable Tray) chính là lời giải hoàn hảo nhất, dung hòa được cả hai yếu tố: Bảo vệ an toàn và Tản nhiệt tối ưu. Hãy cùng các chuyên gia cơ điện từ Max Electric VN đi sâu vào phân tích cấu tạo, tiêu chuẩn kỹ thuật và lý do tại sao dòng sản phẩm này lại đang trở thành "bảo bối" của các công trình công nghiệp.

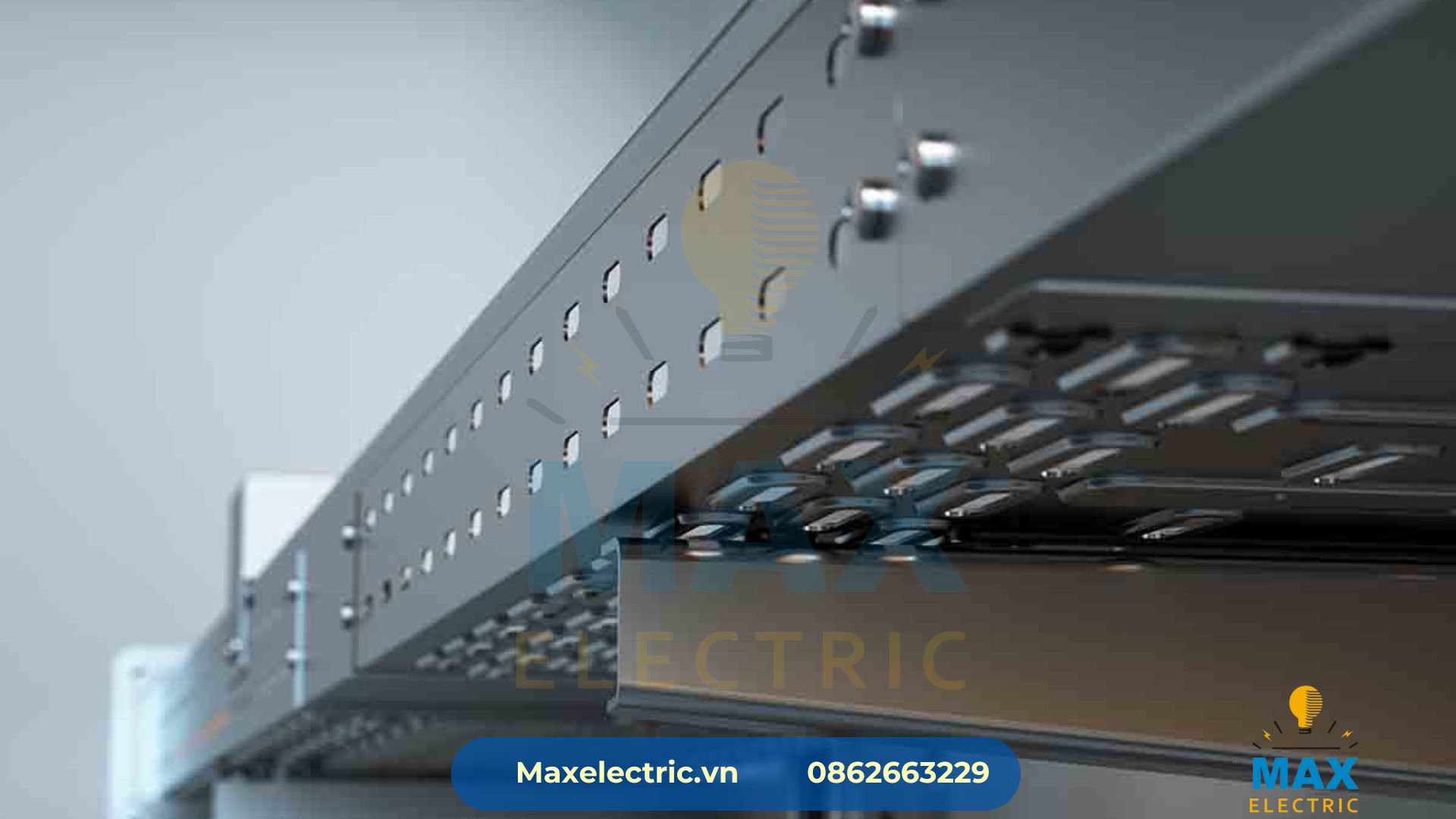

Khay Cáp Đục Lỗ (Khay Cáp Điện) Là Gì?

Khay cáp đục lỗ (tiếng Anh thường gọi là Perforated Cable Tray hoặc Ventilated Cable Tray) là một đường ống dẫn cáp bằng kim loại, có hình dáng chữ U tương tự như máng cáp kín (Trunking). Tuy nhiên, điểm khác biệt mang tính chất cốt lõi là phần mặt đáy và đôi khi là hai bên hông của khay cáp được đột lỗ liên tục bằng máy CNC theo một tỷ lệ nhất định.

Những hàng lỗ này không phải được đục một cách ngẫu nhiên. Chúng được tính toán theo tiêu chuẩn quốc tế (thường chiếm từ 15% đến 25% diện tích bề mặt) để đảm bảo không khí có thể lưu thông dễ dàng qua bó cáp, đồng thời vẫn giữ được độ cứng cáp và khả năng chịu tải trọng (Load-bearing capacity) của hệ thống thép.

Liên hệ báo giá

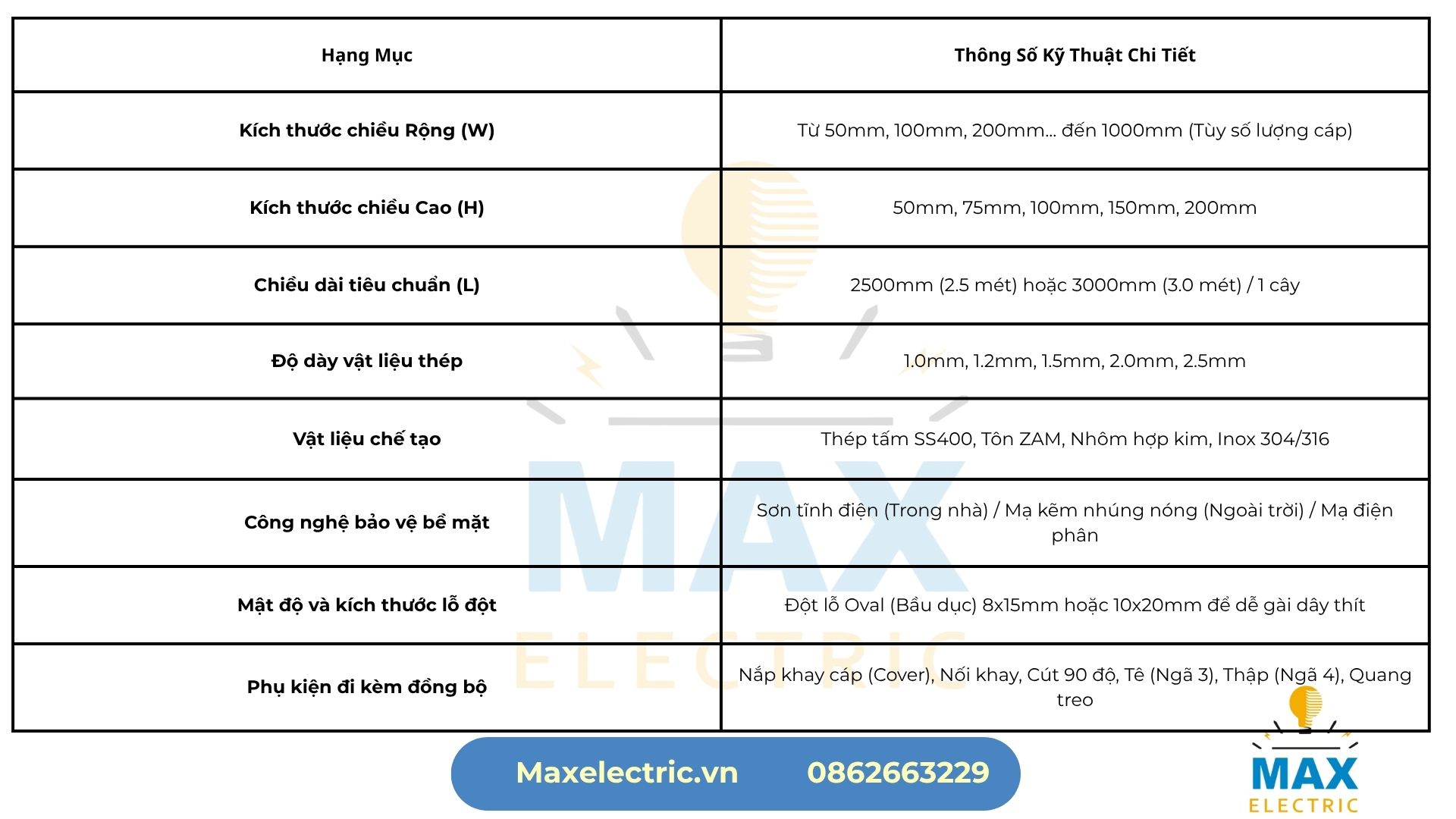

Bảng Thông Số Kỹ Thuật Tiêu Chuẩn Của Khay Cáp Điện

Để hệ thống khay cáp vượt qua được vòng nghiệm thu khắt khe của Tư vấn giám sát, vật tư đưa vào công trình phải đáp ứng các thông số kỹ thuật chuẩn công nghiệp. Dưới đây là bảng thông số tiêu chuẩn đang được áp dụng tại nhà máy Max Electric VN:

4 Lý Do Khay Cáp Đục Lỗ Được Các Tổng Thầu Ưa Chuộng

Tại sao trong các siêu dự án như Trung tâm dữ liệu (Data Center), nhà máy dệt may, hay phòng Server của các ngân hàng, bản vẽ Shop Drawing luôn chỉ định sử dụng khay cáp đục lỗ thay vì các loại máng khác?

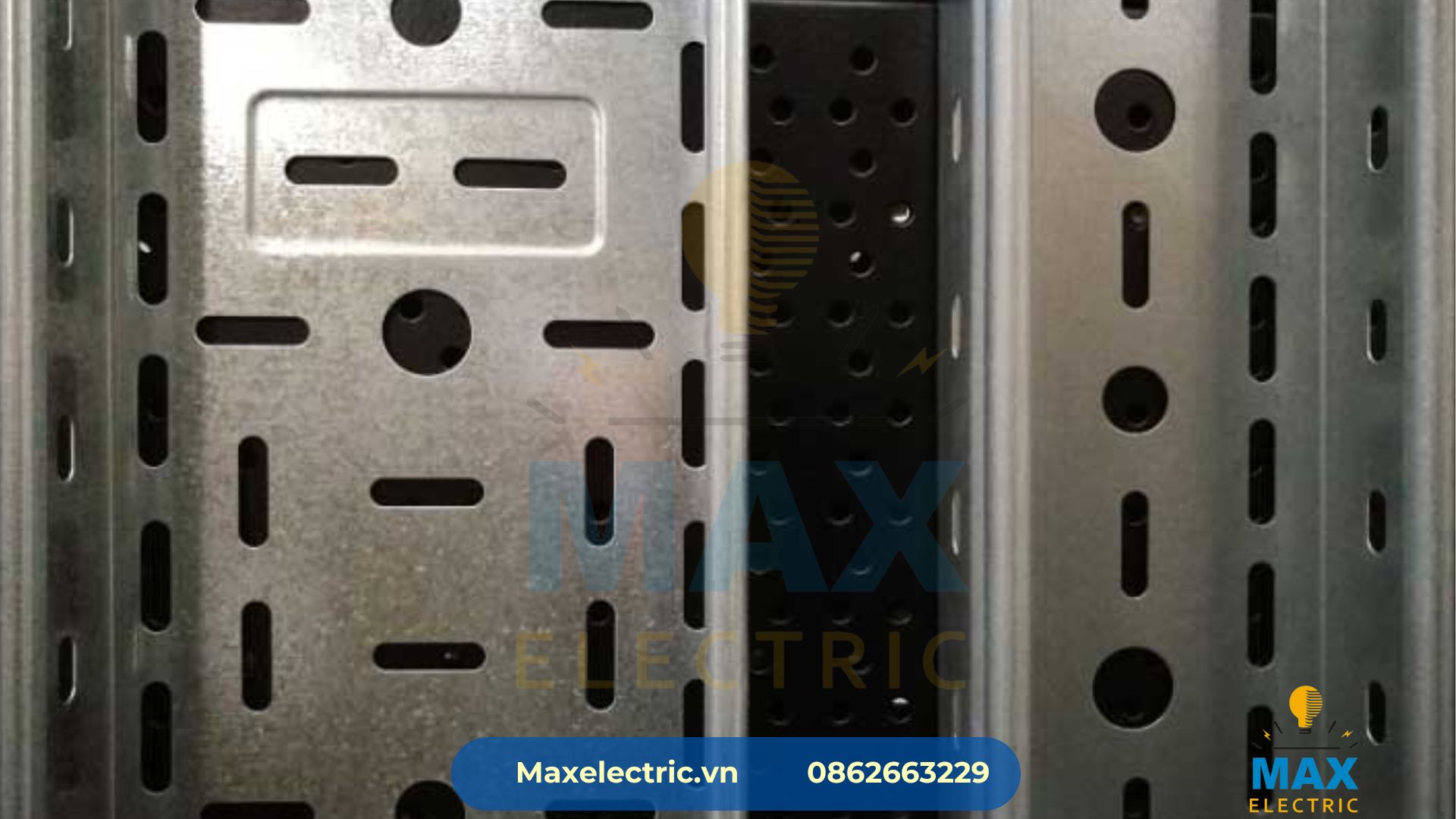

Khả Năng Tản Nhiệt (Heat Dissipation) Tuyệt Vời

Dòng điện chạy qua cáp động lực hoặc cáp viễn thông tốc độ cao luôn sinh ra nhiệt. Hệ thống lỗ đột dưới đáy khay tạo ra một luồng không khí đối lưu liên tục (Chimney effect). Không khí nóng bốc lên, không khí mát tràn vào, giúp bó cáp luôn được làm mát, duy trì hiệu suất truyền tải điện ở mức 100% và ngăn ngừa lão hóa vỏ bọc XLPE/PVC.

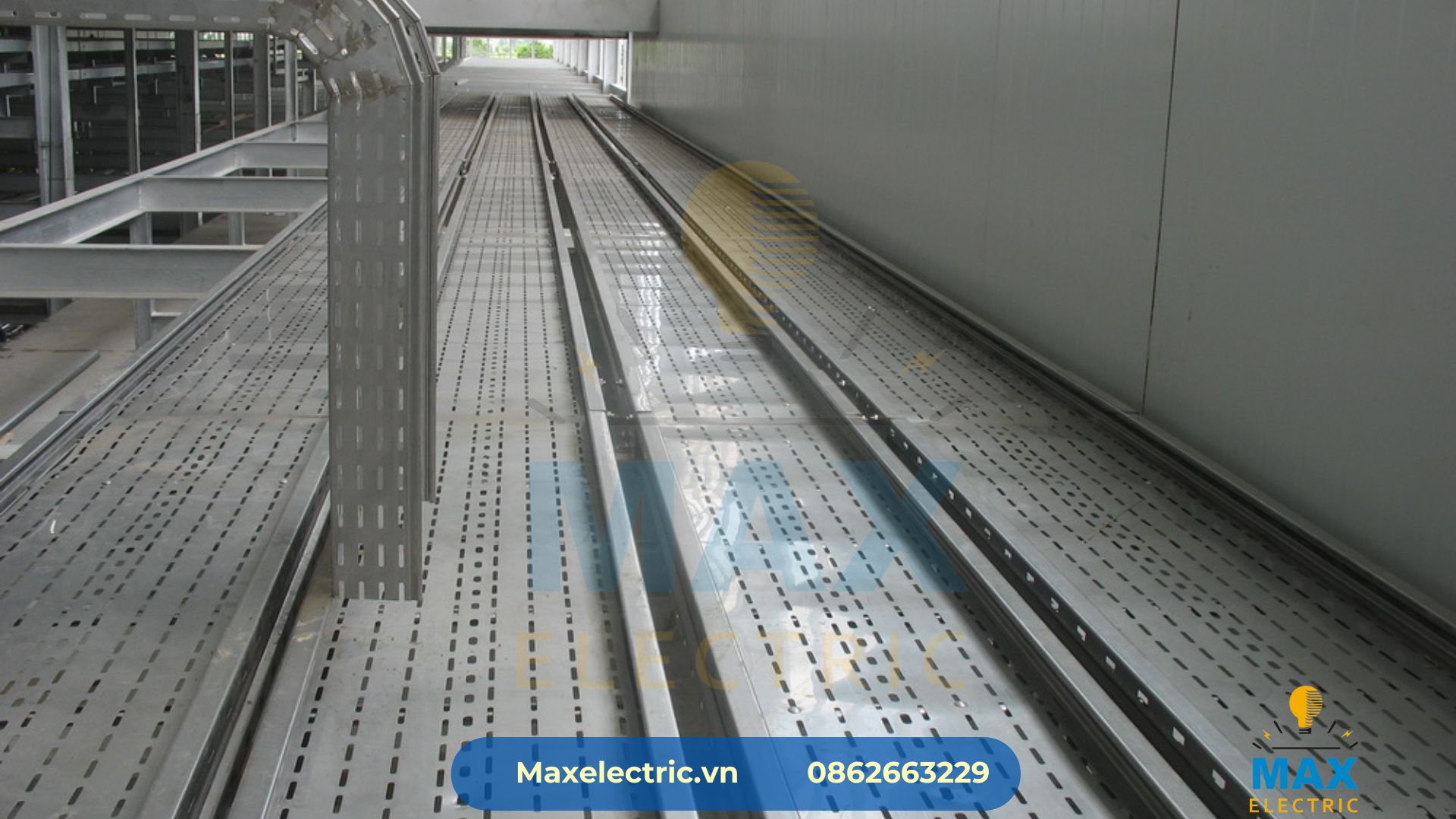

Ngăn Chặn Đọng Nước & Bụi Bẩn

Nếu bạn lắp đặt hệ thống máng cáp kín trong môi trường nhà máy có độ ẩm cao hoặc hệ thống phun sương làm mát, nước ngưng tụ có thể tích tụ bên trong máng gây rò rỉ điện. Khay cáp đục lỗ giải quyết triệt để vấn đề này, nước sẽ rỏ xuống dưới qua các lỗ đột. Đồng thời, bụi bặm cũng không có cơ hội tích tụ thành lớp dày như trong máng kín.

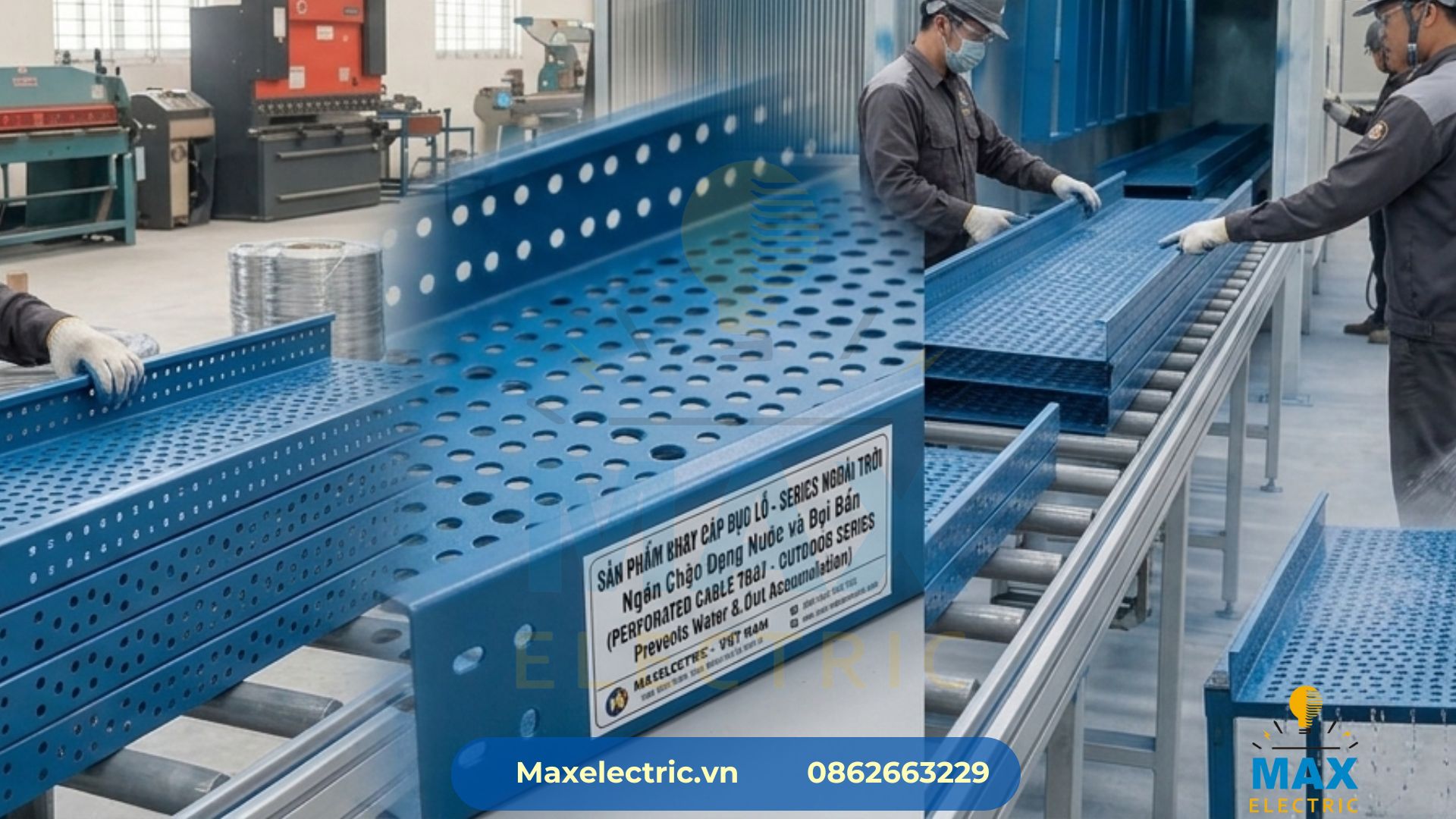

Che Chắn Khỏi Tác Động Cơ Học Và Côn Trùng

Dù có lỗ hở, nhưng kích thước lỗ được thiết kế đủ nhỏ để ngăn chặn chuột bọ, thằn lằn chui vào cắn phá dây điện. Khi kết hợp với Nắp đậy (Cover), khay cáp tạo thành một lồng bảo vệ cực kỳ an toàn trước các tác động va đập vật lý từ bên ngoài.

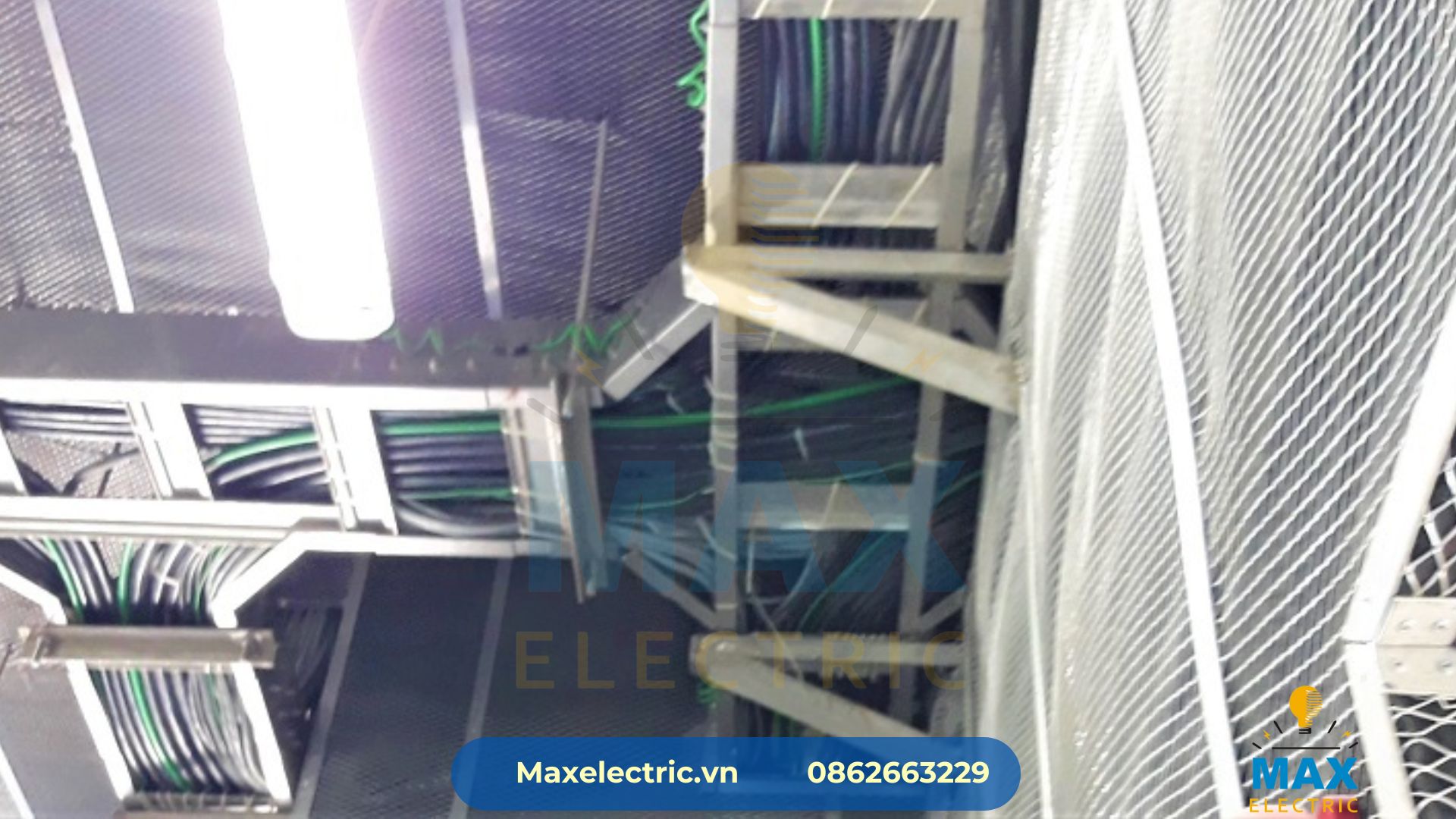

Dễ Dàng Phân Nhánh & Cố Định Cáp

Đây là ưu điểm cực lớn cho anh em công nhân thi công. Bạn có thể dùng dây lạt nhựa (dây thít) luồn qua các lỗ đục ở mặt đáy để buộc cố định từng sợi cáp cho ngay ngắn. Khi cần thả một đường cáp nhánh xuống tủ điện bên dưới, kỹ sư không cần phải cắt phá máng, mà chỉ cần luồn dây qua lỗ đột một cách dễ dàng.

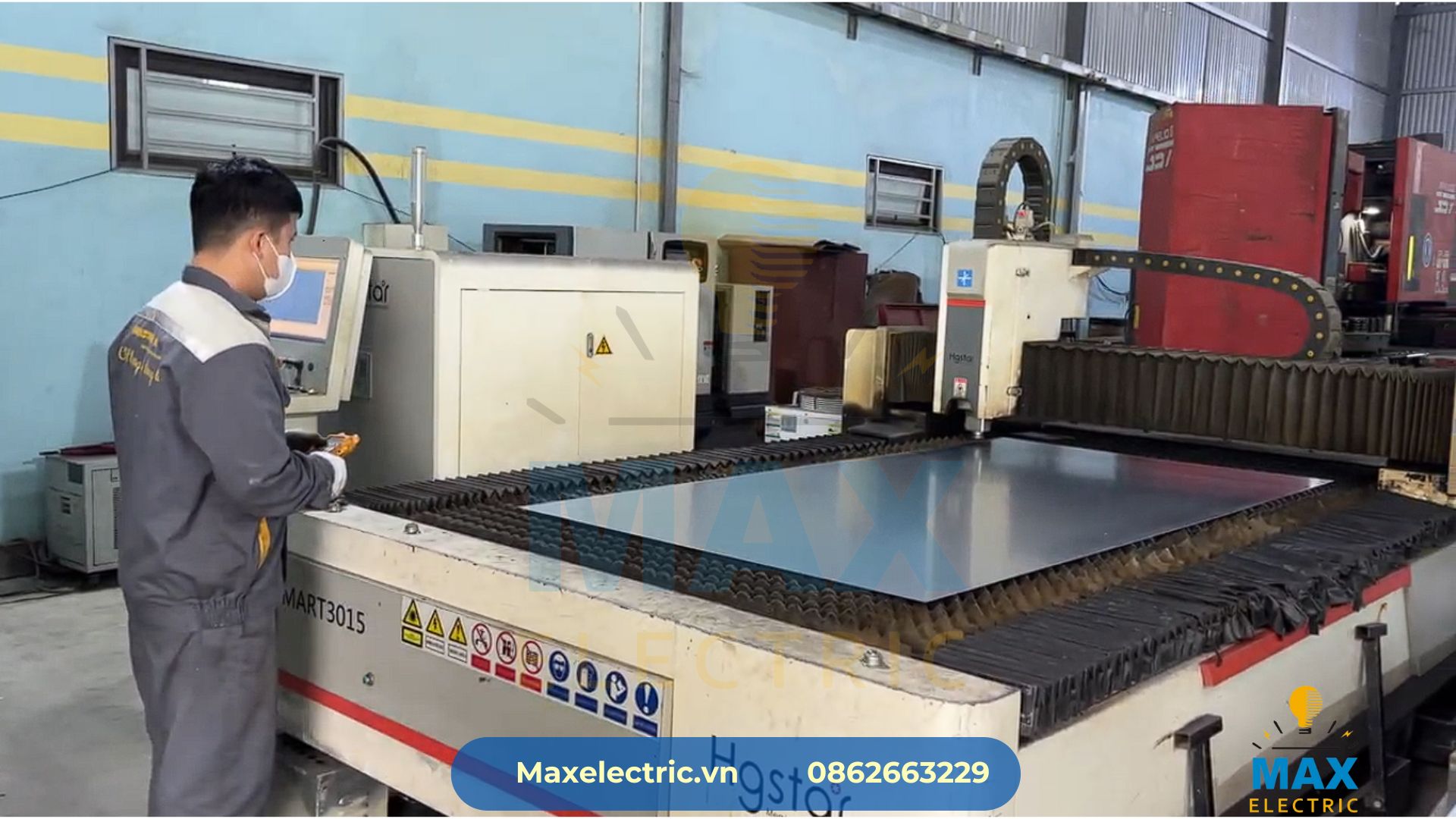

Điểm Chạm Chất Lượng: Sự Khác Biệt Giữa Đột Dập CNC Và Đột Thủ Công

Một trong những nỗi ám ảnh lớn nhất của nhà thầu thi công khi mua máng cáp đột lỗ từ các xưởng cơ khí nhỏ lẻ, thiếu chuyên nghiệp là hiện tượng Bavia (Burr) - các gờ kim loại sắc lẹm còn sót lại ở viền lỗ đột.

Khi công nhân kéo một bó cáp điện nặng hàng trăm kg trượt trên mặt đáy khay, những gờ bavia sắc như dao cạo này sẽ rạch rách lớp vỏ cách điện của cáp. Hậu quả là rò rỉ điện mạng lưới, toàn bộ hệ thống bị đánh trượt nghiệm thu Megger (đo điện trở cách điện), và nhà thầu phải đền bù hàng tỷ đồng tiền cáp.

Tại nhà máy Max Electric VN, chúng tôi loại bỏ 100% rủi ro này cho bạn:

Máy đột CNC Amada (Nhật Bản): Phôi thép được đưa vào hệ thống máy đột dập liên hoàn tự động. Khuôn đột bằng thép hợp kim siêu cứng tạo ra những nét cắt dứt khoát, lỗ đột có viền nhẵn thín.
Xử lý bề mặt đa tầng: Sau khi đột, phôi thép được đưa qua máy rung mài và hệ thống nhúng hóa chất để tẩy sạch mọi gợn kim loại nhỏ nhất.
Lớp sơn tĩnh điện siêu dày: Lớp bột sơn Epoxy lấp đầy mọi viền cạnh, biến đáy khay cáp thành một bề mặt trơn láng, công nhân có thể thoải mái kéo cáp mà không bao giờ lo xước vỏ.

Liên hệ báo giá

Báo Giá Khay Cáp Đục Lỗ: Giải Pháp Tối Ưu Chi Phí Dự Án Tại Max Electric VN

Khay cáp đục lỗ đòi hỏi thêm công đoạn gia công đột dập CNC, do đó chi phí sản xuất sẽ nhỉnh hơn một chút so với máng cáp kín (Trunking) cùng kích thước và độ dày tôn.

Hiện nay, báo giá khay cáp điện trên thị trường dao động liên tục dựa trên 3 yếu tố cốt lõi:

Giá phôi thép cuộn: Thường biến động theo từng tuần. Tôn dày 1.5mm hay 2.0mm sẽ có sự chênh lệch giá rất lớn.
Quy cách vật liệu phủ: Bạn chọn Khay cáp sơn tĩnh điện (giá rẻ, trong nhà), Khay cáp mạ kẽm điện phân (giá trung bình), hay Khay cáp mạ kẽm nhúng nóng (giá cao, chống ăn mòn ngoài trời)?
Tổng khối lượng đơn hàng (Mét tới): Mua hàng cắt lô cho dự án lớn sẽ luôn được áp dụng mức giá xuất xưởng tốt nhất, khác xa với giá mua lẻ thông qua các đại lý thương mại.

Chính vì sự biến động này, Max Electric VN không niêm yết một bảng giá ảo để đánh lừa khách hàng. Chúng tôi thiết lập một kênh hỗ trợ Báo Giá Dự Án May Đo - nơi bạn nhận được con số chính xác nhất, chiết khấu sâu nhất để đưa vào Hồ sơ dự thầu.

LIÊN HỆ ĐỂ NHẬN CHIẾT KHẤU TẬN XƯỞNG KHÔNG QUA TRUNG GIAN:

Hãy để Max Electric VN giúp dự toán của bạn cạnh tranh hơn đối thủ từ 15% - 20%! Chỉ cần gửi khối lượng (BOQ), đội ngũ kỹ sư của chúng tôi sẽ bóc tách và gửi lại báo giá trong vòng 45 phút.

Hotline Bán Hàng Dự Án (Call/Zalo 24/7): 0888 92 11 88 (Bấm để kết nối ngay)

Email tiếp nhận bản vẽ: maxelectricvn@gmail.com

Tiêu Chuẩn Lắp Đặt Khay Cáp Đục Lỗ Bạn Cần Biết

Để hệ thống vận hành an toàn và đẹp mắt, khi thi công khay cáp điện, các đội thầu cơ điện cần tuân thủ một số nguyên tắc sau:

Tính toán hệ số lấp đầy (Fill Ratio): Không bao giờ nhét cáp đầy 100% lòng khay. Theo chuẩn quốc tế NEC, đối với cáp động lực, chỉ nên lấp đầy tối đa 40% - 50% tiết diện khay để đảm bảo luồng khí đối lưu tản nhiệt.
Khoảng cách giá đỡ: Tùy thuộc vào độ dày của khay (ví dụ tôn 1.5mm), khoảng cách giữa 2 điểm quang treo (hoặc thanh V/U đỡ đáy) thường quy định từ 1.5m đến 2.0m để khay không bị võng dưới sức nặng của dây cáp.
Hệ thống nối đất (Tiếp địa): Các cây khay cáp dài 2.5m được ghép nối với nhau bằng Bát nối máng. Tuy nhiên, bắt buộc phải dùng thêm dây đồng bện (dây tiếp địa) để bắt bu-lông liên kết các đoạn khay lại với nhau, tạo thành một mạch tiếp địa xuyên suốt toàn mạng lưới.

Max Electric VN - Tổng Thầu Sản Xuất Thang Máng Cáp Uy Tín Hàng Đầu

Việc giao phó hệ thống huyết mạch của công trình cho một xưởng cơ khí kém chuyên môn là một canh bạc. Tại Max Electric VN, chúng tôi không chỉ bán vật tư kim loại, chúng tôi cung cấp "Giải pháp bảo vệ toàn diện" cho mạng lưới điện của bạn.

Cam kết 100% chất lượng CNC: Góc chấn vuông vắn, lỗ đột nhẵn mịn, khớp mí hoàn hảo giúp việc thi công lắp ráp tại hiện trường nhanh gấp 2 lần.
Sơn tĩnh điện / Mạ kẽm chuẩn ASTM: Hệ thống 7 bể hóa chất xử lý bề mặt chuyên sâu giúp màng bảo vệ bám chặt vào phôi thép, chống bong tróc trong suốt 20 năm vòng đời dự án.
Tiến độ là danh dự: Nhà máy công suất lớn tại Hòa Lạc sẵn sàng chạy 3 ca liên tục, đảm bảo cung ứng vật tư kịp thời cho các công trình đang bị ép tiến độ.
Đồng hành kỹ thuật: Hỗ trợ kỹ sư thiết kế bóc tách phụ kiện (co ngang, tê, thập) hoàn toàn miễn phí từ bản vẽ Autocad.

Đừng để hệ thống cáp điện tiền tỷ của bạn bị hủy hoại bởi quá nhiệt hoặc xước vỏ. Hãy chọn khay cáp đục lỗ chất lượng cao từ Max Electric VN!
