Thang máng cáp điện là hệ thống dùng để lắp dặt và bảo vệ dây cáp điện, cáp viễn thông trong các công trình dân dụng và công nghiệp. Hệ thống này giúp đảm bảo an toàn, tối ưu hóa không gian và nâng cao hiệu suất truyền tải điện.
Thang máng cáp là gì?
Thang máng cáp điện là gì?
.jpg "thang máng cáp điện là gì")
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Thang máng cáp điện là hệ thống dùng để lắp dặt và bảo vệ dây cáp điện, cáp viễn thông trong các công trình dân dụng và công nghiệp. Hệ thống này giúp đảm bảo an toàn, tối ưu hóa không gian và nâng cao hiệu suất truyền tải điện.
Với giá thành hợp lý cộng với độ bền cao, máng cáp được ưa chuộng trong các mô hình dự án sau:
- Nhà máy, khu công nghiệp: Dùng để đi dây cáp nguồn, cáp điều khiển.
- Cao ốc, trung tâm thương mại: Đảm bảo hệ thống điện vận hành ổn định.
- Hầm mỏ, nhà máy hóa chất: Chống cháy nổ, bảo vệ dây dẫn khỏi các tác nhân môi trường.
Thông số kỹ thuật
Vật liệu làm thang máng cáp điện: Nhôm, tôn mạ kẽm, tôn đen sơn tĩnh điện, tôn mạ kẽm nhúng nóng, inox 201, 304.
Kích thước thang, máng cáp: 500x100, 400x100, 300x100, 200x100, 150x100, 100x50,...
Độ dày: 0,8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm,...
Màu sắc: Xám trắng vàng kem, cam, đỏ
Option: Có nắp hoặc không nắp
Phụ kiện: Khay cáp
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Báo giá thang máng cáp điện
| Mã Hàng | Kích Thước | Độ dày | |||
| Rộng (mm) | Cao (mm) | 1,0 | 1,2 | 1,5 | |
| Máng cáp có nắp - sơn tĩnh điện 100x50 | 100 | 50 | 74,000 | 88,000 | 110,000 |
| Máng cáp có nắp - sơn tĩnh điện 150x50 | 150 | 50 | 95,000 | 114,000 | 142,000 |
| Máng cáp có nắp - sơn tĩnh điện 250x50 | 250 | 50 | 137,000 | 165,000 | 206,000 |
| Máng cáp có nắp - sơn tĩnh điện 350x50 | 350 | 50 | 180,000 | 216,000 | 269,000 |
| Máng cáp có nắp - sơn tĩnh điện 450x50 | 450 | 50 | 222,000 | 267,000 | 333,000 |
| Máng cáp có nắp - sơn tĩnh điện 500x50 | 500 | 50 | 243,000 | 292,000 | 365,000 |
| Máng cáp có nắp - sơn tĩnh điện 550x50 | 550 | 50 | 265,000 | 317,000 | 397,000 |
| Máng cáp có nắp - sơn tĩnh điện 700x50 | 700 | 50 | 328,000 | 394,000 | 492,000 |
| Máng cáp có nắp - sơn tĩnh điện 900x50 | 900 | 50 | 413,000 | 495,000 | 619,000 |
Note: Giá và kích thước chỉ mang tính chất tham khảo, liên hệ báo giá để nhận được mức giá tối ưu và cạnh tranh nhất!!
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Chứng nhận hợp quy thang máng cáp điện
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Bản vẽ thang máng cáp
Note: Đây là bản vẽ mẫu dành cho nắp máng cáp mạ kẽm nhúng nóng. Liên hệ để được báo giá chi tiết với mức giá cạnh tranh nhất!
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Phân biệt thang, máng cáp điện và khay cáp
Thang cáp (Cable ladder)
cấu tạo:
- gồm vách thang và hố thang đục lỗ, gấp chữ U, hàn chắc chắn với nhau.
- Kích thước chiều rộng của thang cáp: 100mm - 1500mm
Ưu điểm:
- Đa dạng kích thước, tích hợp cho các loại cáp công suất lớn.
- Độ bền cao, gia công chắc chắn, khả năng chuyên chở lớn, khó biến dạng
- Sản phẩm có trọng lượng nhẹ, xây dựng thuận tiện.
- Giá cả cạnh tranh
Khuyết điểm
- Thời gian sản xuất lâu do phải chế tạo và hàn nhiều bộ phận.
- Do cấu trúc mở, các dây cáp ít được bảo vệ trước các tác động bên ngoài
Lưu ý:
Nên sử dụng với các loại cáp lớn có vỏ bọc an toàn. Tránh sử dụng dây tín hiệu nhỏ, dễ dư hỏng vì thường xuyên bị tác động bởi ngoại lực hoặc các loài gặm nhấm cắn.
Đối với thang cáp nhỏ, cần lưu ý rằng không gian lưu trữ cáp thực tế sẽ bị giảm đi do mất một số không gian cho thang. Thang cáp quá nhỏ cũng có thể gây ra nhiều khó khăn trong việc đi dây.
Chi phí thấp là một mối quan tâm. Khi so sánh về thang máng cáp giá rẻ thì các sản phẩm thang máng cáp lớn hơn có giá thành tiết kiệm hơn.
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Máng cáp (Cable Trunking)
Cấu tạo:
Là tấm liền khối được uốn thành hình hộp theo kích thước thiết kế. Nhờ đó, bề mặt sản phẩm liền mạch không có vết nối, mối hàn. Tăng vẻ đẹp và sự chắc chắn cho sản phẩm của bạn.
Kích thước chiều rộng đáp ứng của máng cáp: 60mm - 800mm
Ưu điểm:
- Cấu trúc đơn giản và thời gian sản xuất nhanh chóng.
- Nắp đậy chặt chẽ trong rãnh giúp bảo vệ dây cáp đầy đủ và thích hợp cho việt đặt ngầm.
Nhược điểm:
- Do nguyên liệu đắt nên giá thành sản phẩm tương đối cao.
- Trọng lượng sản phẩm nặng nhất trong thang máng cáp điện. Nếu kích thước lớn sẽ mang lại nhiều khó khăn cho việc thi công.
Lưu ý:
Khi kích thước cáp lớn, hoặc chiều rộng yêu cầu >600mm thì nên sử dụng thang cáp trước để tiết kiệm chi phí và tăng độ bền.
Nếu bạn đang định sử dụng máng cáp có kích thước lớn thì trọng lượng nặng và giá thành cao của sản phẩm sẽ là vấn đề bạn phải quan tâm.
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!

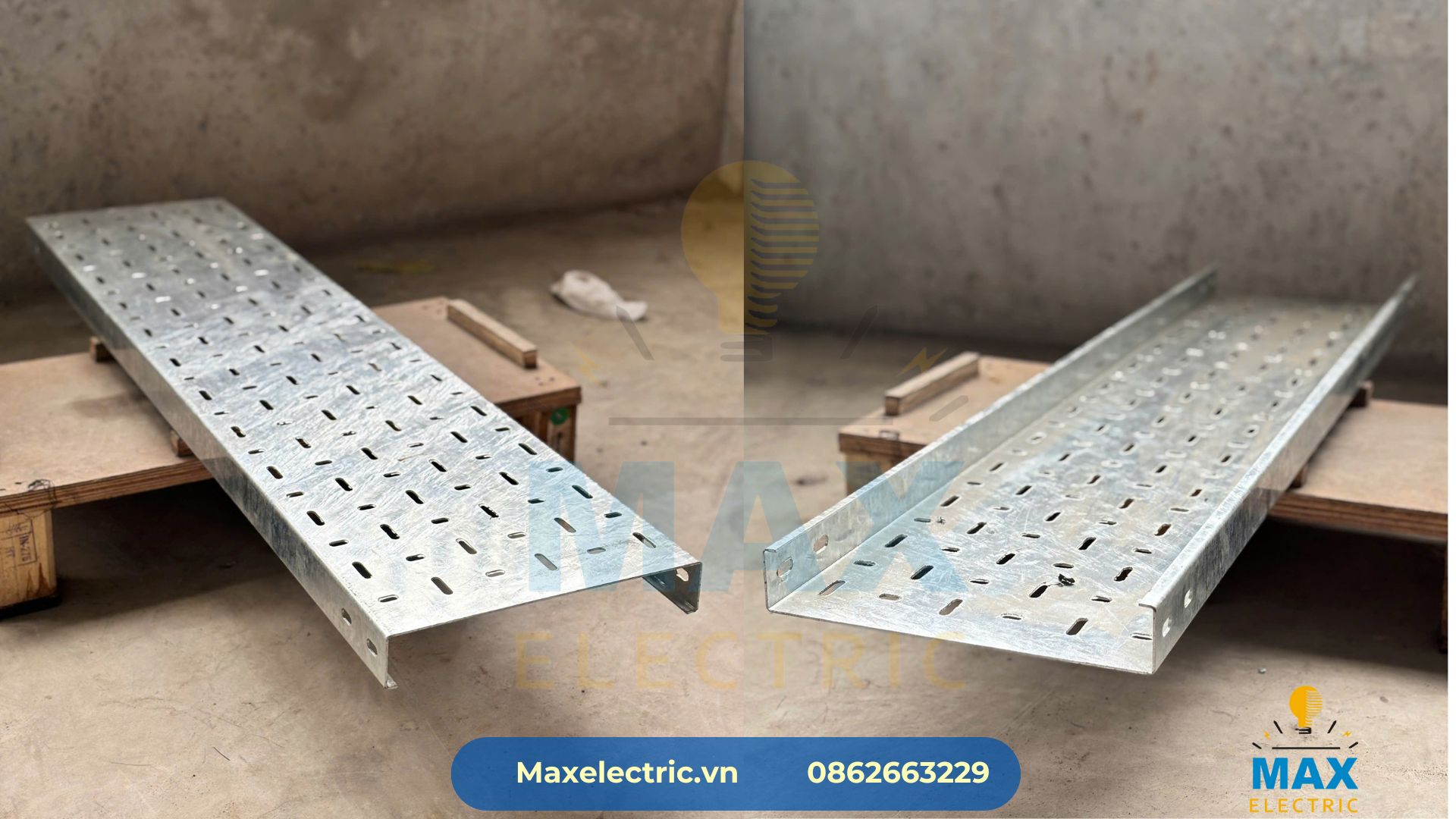

Khay cáp (cable tray)
Cấu tạo:
- Tương tự như máng cáp nhưng có đột lỗ dày hơn nên nhiều đơn vị còn gọi là máng cáp đột lỗ. Lỗ đục lỗ này sẽ đảm bảo an toàn và phân loại cáp một cách hiệu quả. Giúp thoát nước khi nó đi vào máng xối. Mật độ thủng cao cũng có thể làm giảm trọng lượng của sản phẩm - một nhược điểm của thang máng cáp.
- Kích thước chiều rộng đáp ứng của khay cáp: 60mm - 800mm
Ưu điểm:
- Sắp xếp và cố định cáp gọn gàng, dễ dàng quản lý hệ thống cáp, và tạo tính thẩm mỹ.
- Bảo vệ hoàn toàn dây cáp khỏi các tác động bên ngoài.
- Nhược điểm:
- Giá thành sản xuất cao do nguyên vật liệu và nhân công đắt đỏ.
- Thời gian sản xuất kéo dài vì quá trình gia công diễn ra trong thời gian dài.
Lưu ý:
- Khi kích thước cáp lớn, hoặc chiều rộng yêu cầu ≥600mm thì nên sử dụng thang cáp trước để tiết kiệm chi phí và tăng độ bền.
Mặc dù tương tự như máng cáp, chi phí và thời gian sản xuất tăng lên đáng kể do quá trình dập (tùy thuộc vào mật độ yêu cầu).
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Một số loại máng cáp phổ biến được sử dụng:
Máng cáp sơn tĩnh điện: Là máng cáp làm từ vật liệu thép sau đó phủ một lớp sơn tĩnh điện lên trên bề mặt kim loại để chống trầy xước, chống ăn mòn. Loại máng này thường được sử dụng để lắp đặt các vị trí trong nhà.
Máng cáp mạ kẽm nhúng nóng: Là một loại máng cáp làm chủ yếu từ thép sau đó được tráng 1 lớp mạ kẽm bên ngoài bằng cách nhúng vào bễ kẽm đang nhúng nóng để bảo vệ máng cáp. Vì vậy, chúng thường chọn để lắp đặt và sử dụng cho những vị trí ngoài trời, môi trường mà kim loại dễ bị han rỉ, ăn mòn, giúp đảm bảo độ bền và kết cấu vững chắc của hệ thống máng cáp theo thời gian.
Máng cáp nhôm, máng cáo inox: Là máng cáp được làm từ nhôm, inox tấm. 2 loại vật liệu này có trọng lượng nhẹ với bề mặt sáng bóng, khó bị oxy hóa. Do đó, máng nhôm rất thích hợp với công trình lắp đặt trên cao và yêu cầu tính thẩm mỹ và tuổi thọ cao.
Liên hệ ngay: 0862663229 để nhận tư vấn và báo giá nhanh – tốt nhất!
Công ty Max Electric VN
là đơn vị hoạt động lâu năm trong lĩnh vực thiết kế, lắp đặt hệ thống điện công nghiệp, điều khiển & tự động hóa cho các công trình dầu khí, nhà máy nhiệt điện, xi măng, dây chuyền sản xuất, nhà máy công nghiệp. Chúng tôi cam kết mang tới quý khách hàng sản phẩm chất lượng, sử dụng bền vững, lâu năm.
Vì sao nên chọn Max Electric VN?
- Sản phẩm chất lượng cao: Đạt tiêu chuẩn an toàn, bền bỉ với thời gian.
- Giá cả cạnh tranh: Cung cấp giải pháp tối ưu với chi phí hợp lý.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ tư vấn giàu kinh nghiệm.
- Giao hàng nhanh chóng: Đáp ứng nhu cầu cấp bách của dự án.
ĐỂ YÊU CẦU TƯ VẤN, THIẾT KẾ, BÁO GIÁ TỦ ĐIỆN VÀ LẮP ĐẶT THIẾT BỊ, PHẦN MỀM - LIÊN HỆ VỚI CHÚNG TÔI:
CÔNG TY TNHH CÔNG NGHỆ VÀ DỊCH VỤ KỸ THUẬT MAX ELECTRIC VN
- Điện thoại: 0862 663 229
- Email: Maxelectricvn@gmail.com
- VPDD: Tầng 5 số 39 ngõ 22 Mạc Thái Tổ, Q. Cầu giấy, TP. Hà Nội
- CN HCM: 599 quốc lộ 1A, P. Bình Hưng Hòa, Q. Bình Tân, TP.Hồ Chí Minh
- Xưởng Sản xuất: Khu công nghệ cao Hòa Lạc, Thạch Thất, Hà Nội.
