Nguyên lý tủ điện điều khiển động cơ

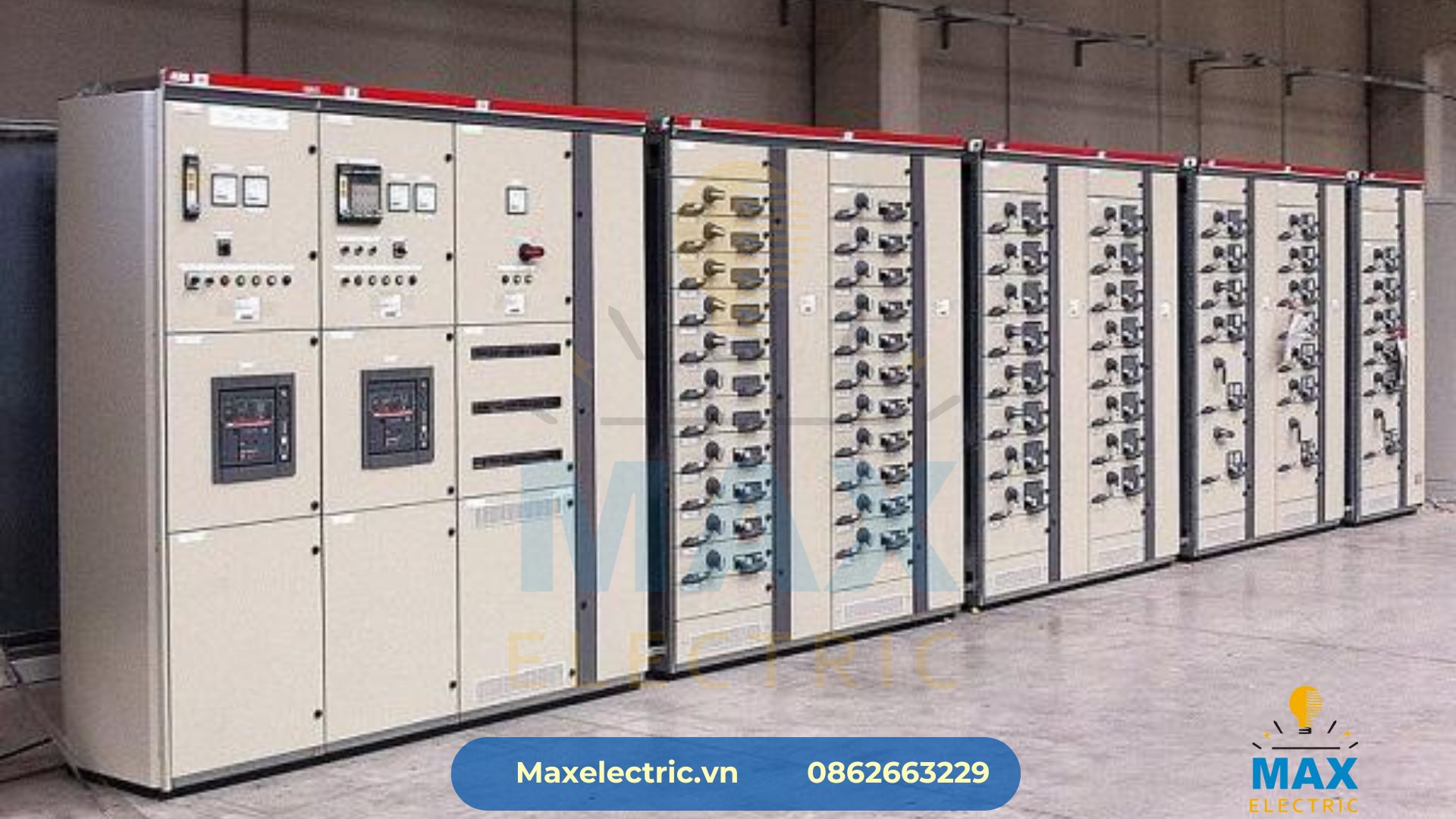

Tủ điện điều khiển động cơ là gì ?

Trong các hệ thống điện công nghiệp, động cơ là thiết bị then chốt, đảm nhiệm việc vận hành bơm nước, quạt gió, máy nén khí, băng tải hay nhiều loại máy móc khác. Tuy nhiên, để động cơ vận hành hiệu quả và an toàn, cần có một bộ điều khiển trung gian giúp khởi động, dừng, bảo vệ và quản lý chế độ làm việc.

Tủ điện điều khiển động cơ là một loại tủ điện được thiết kế chuyên biệt để quản lý và điều khiển hoạt động của một hoặc nhiều động cơ trong hệ thống. Nó bao gồm các thiết bị đóng cắt, bảo vệ, điều khiển và giám sát, đảm bảo cho động cơ vận hành ổn định, an toàn và theo đúng yêu cầu kỹ thuật.

Tìm hiểu thêm: Tất Tần Tật Về Tủ Điện Điều Khiển Động Cơ 2023

Liên hệ: 0862 663 229

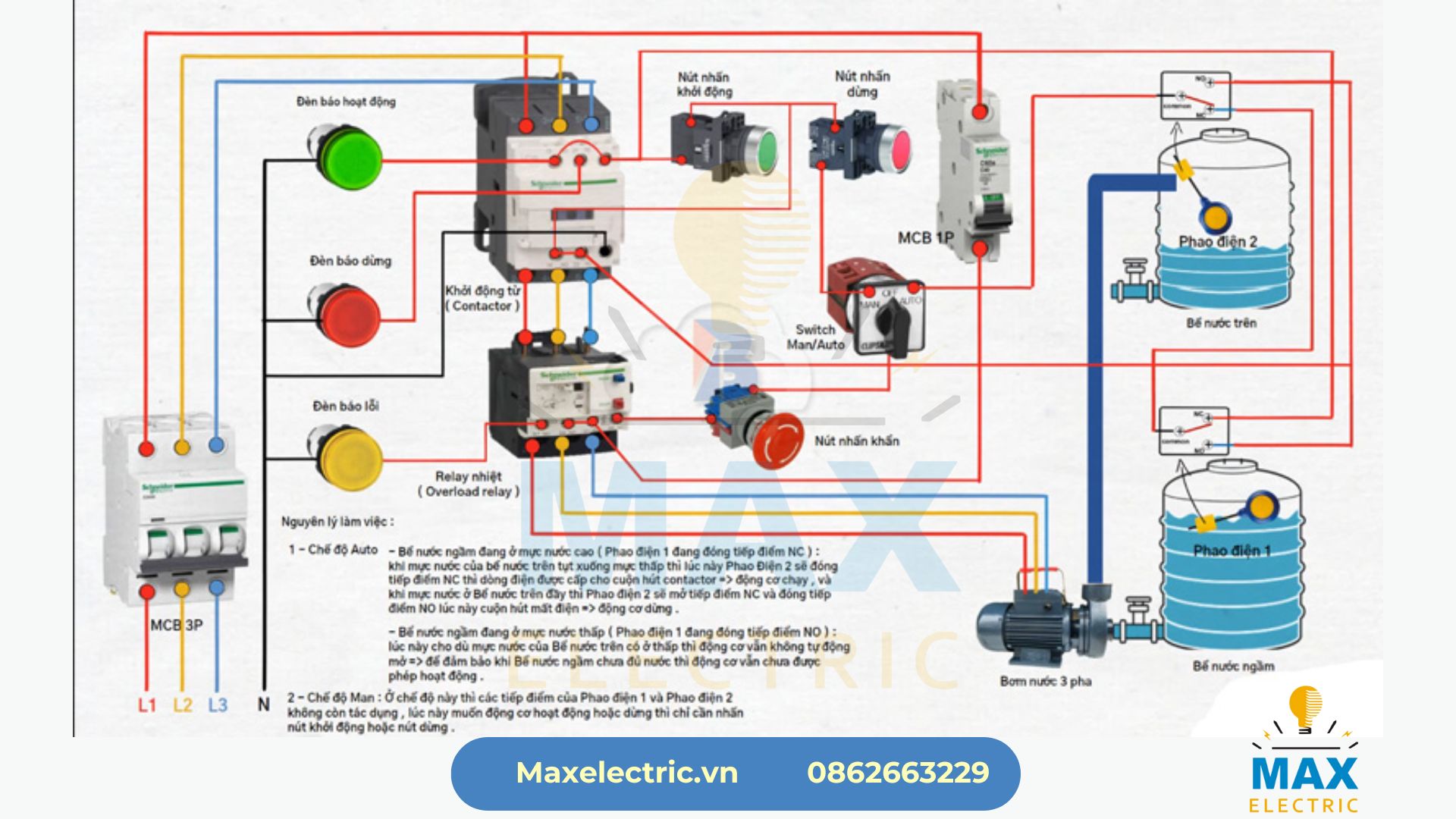

Nguyên lý hoạt động của tủ điện điều khiển động cơ

Nguyên lý cơ bản của tủ điện điều khiển động cơ là sử dụng các khí cụ điện như contactor, rơ le, biến tần hoặc khởi động mềm để kiểm soát dòng điện cấp vào động cơ. Khi người vận hành nhấn nút khởi động, tín hiệu sẽ truyền đến mạch điều khiển. Contactor đóng lại, cho phép dòng điện đi qua và động cơ bắt đầu hoạt động.

Trong quá trình làm việc, các thiết bị bảo vệ như rơ le nhiệt, aptomat hoặc MCCB sẽ giám sát tình trạng điện áp, dòng điện và nhiệt độ. Nếu xảy ra sự cố quá tải, ngắn mạch hoặc mất pha, tủ sẽ tự động ngắt nguồn để bảo vệ động cơ. Khi muốn dừng, người vận hành nhấn nút dừng hoặc hệ thống điều khiển tự động sẽ gửi tín hiệu ngắt mạch, động cơ dừng lại an toàn.

Điểm đặc biệt của nguyên lý tủ điện điều khiển động cơ là nó có thể kết hợp nhiều phương pháp khởi động khác nhau như khởi động trực tiếp, khởi động sao tam giác, khởi động mềm hay dùng biến tần. Mỗi phương pháp có ưu và nhược điểm riêng, tùy thuộc vào yêu cầu cụ thể của ứng dụng.

Tìm hiểu thêm: Nguyên lý cấu tạo và ứng dụng tủ khởi động sao tam giác

Liên hệ: 0862 663 229

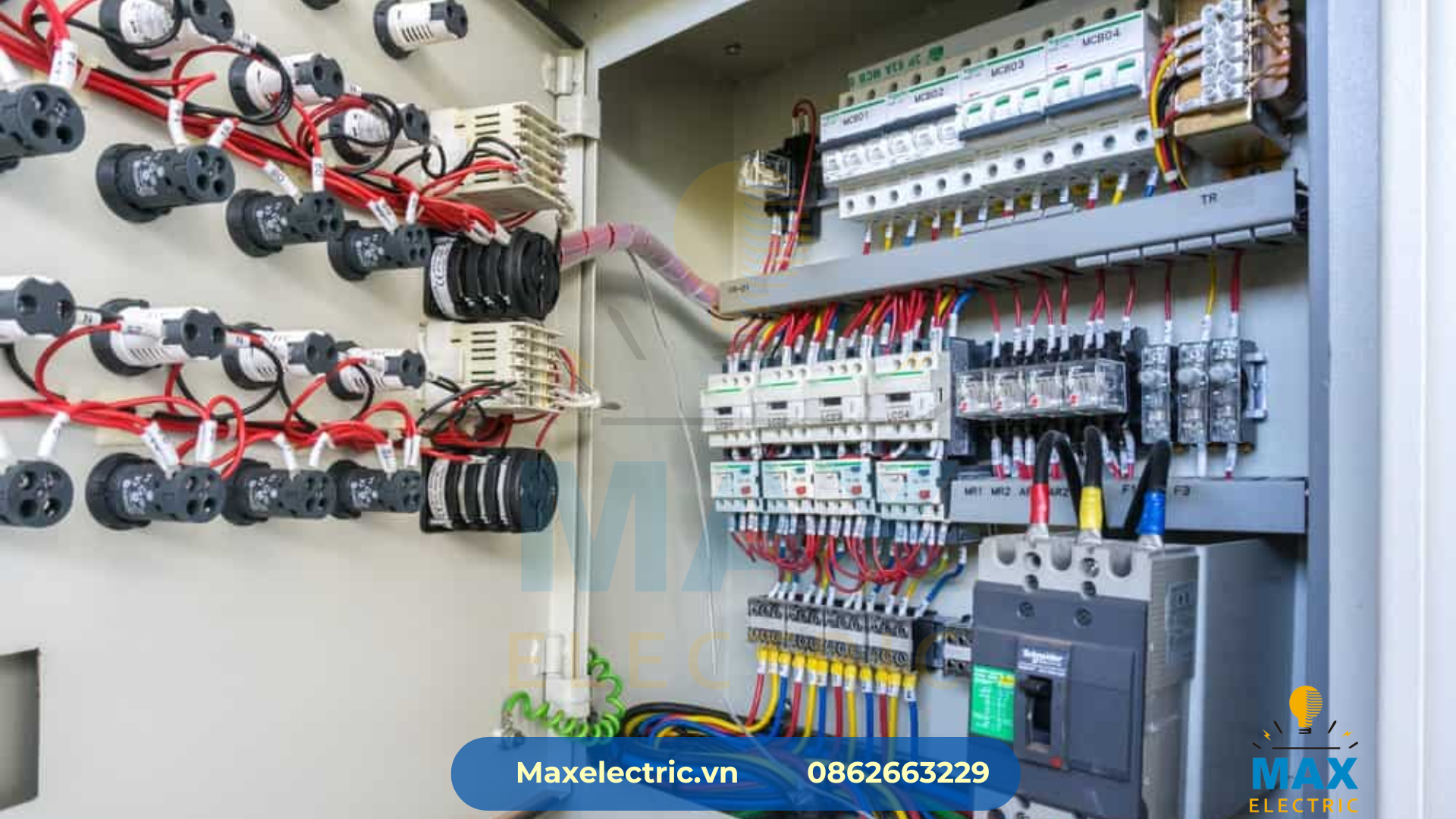

Cấu tạo tủ điện điều khiển động cơ

Một tủ điện điều khiển động cơ thường bao gồm hai phần chính là mạch lực và mạch điều khiển.

Mạch lực là nơi dòng điện công suất lớn đi qua để cấp trực tiếp cho động cơ. Trong mạch này, aptomat hoặc MCCB đảm nhiệm vai trò bảo vệ ngắn mạch, contactor đóng cắt dòng điện, rơ le nhiệt bảo vệ quá tải. Ngoài ra, trong các hệ thống hiện đại, biến tần hoặc khởi động mềm được tích hợp để điều chỉnh điện áp và tần số, giúp động cơ khởi động êm hơn và tiết kiệm năng lượng.

Mạch điều khiển là nơi xử lý tín hiệu, điều khiển hoạt động của mạch lực. Nó bao gồm các nút nhấn, đèn báo, rơ le trung gian, bộ lập trình PLC hoặc bộ điều khiển logic khác. Mạch điều khiển quyết định khi nào động cơ khởi động, dừng, đảo chiều hoặc thay đổi tốc độ.

Bên ngoài, tủ điện được chế tạo bằng thép sơn tĩnh điện, thiết kế gọn gàng, dễ vận hành và bảo trì. Các thiết bị được bố trí khoa học, thuận tiện cho việc đi dây và kiểm tra.

Ưu điểm khi sử dụng tủ điện điều khiển động cơ

Tủ điện điều khiển động cơ mang đến nhiều lợi ích quan trọng cho hệ thống điện công nghiệp. Thứ nhất, nó giúp khởi động và dừng động cơ an toàn, tránh dòng khởi động quá lớn gây sụt áp lưới điện. Thứ hai, tủ bảo vệ động cơ khỏi các sự cố thường gặp như quá tải, ngắn mạch, mất pha, từ đó kéo dài tuổi thọ thiết bị.

Ngoài ra, tủ còn cho phép người vận hành điều chỉnh linh hoạt chế độ làm việc của động cơ, từ tốc độ, chiều quay cho đến thời gian vận hành. Với những hệ thống sử dụng biến tần, khả năng tiết kiệm năng lượng và tối ưu hiệu suất càng được nâng cao.

Đặc biệt, tủ điện điều khiển động cơ có thể kết nối với hệ thống giám sát trung tâm, tích hợp vào mạng SCADA hoặc IoT, giúp doanh nghiệp quản lý từ xa và nâng cao tính tự động hóa.

Các phương pháp khởi động trong tủ điện điều khiển động cơ

Một trong những nội dung quan trọng khi tìm hiểu nguyên lý tủ điện điều khiển động cơ là các phương pháp khởi động.

Khởi động trực tiếp là phương pháp đơn giản nhất, cấp điện trực tiếp vào động cơ. Tuy nhiên, dòng khởi động rất lớn nên chỉ phù hợp với động cơ công suất nhỏ.

Khởi động sao tam giác là phương pháp phổ biến cho động cơ công suất trung bình và lớn, giúp giảm dòng khởi động xuống khoảng 1/3 so với khởi động trực tiếp.

Khởi động mềm sử dụng thiết bị điện tử để điều chỉnh điện áp khởi động, giúp động cơ khởi động êm, giảm sốc cơ khí và tăng tuổi thọ thiết bị.

Biến tần là giải pháp hiện đại nhất, không chỉ giúp khởi động êm mà còn điều chỉnh tốc độ động cơ theo yêu cầu, tiết kiệm năng lượng và nâng cao hiệu suất hệ thống.

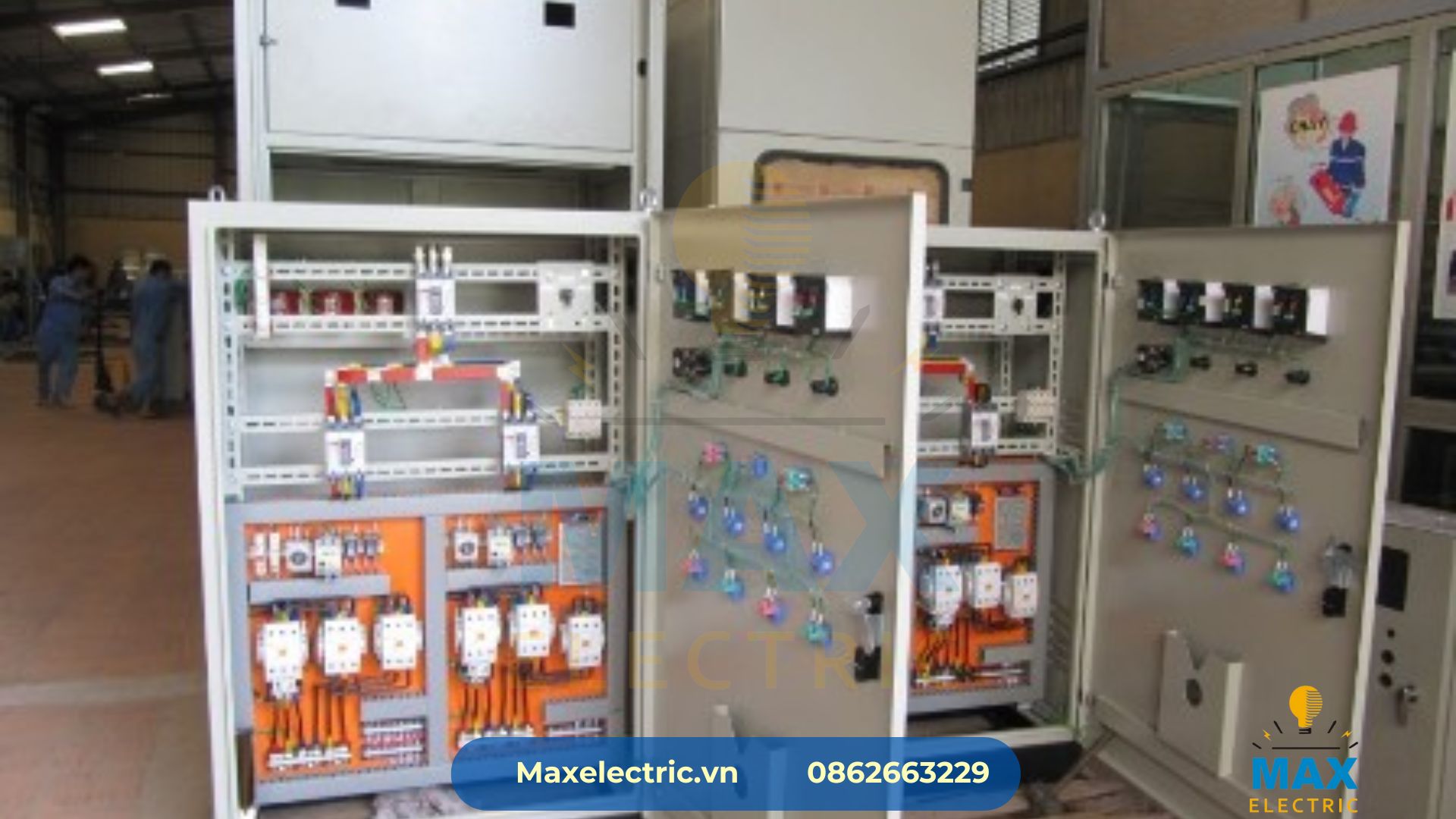

Ứng dụng của tủ điện điều khiển động cơ

Trong thực tế, tủ điện điều khiển động cơ được ứng dụng ở hầu hết các ngành công nghiệp. Trong lĩnh vực cấp nước, tủ điều khiển động cơ bơm đảm bảo hệ thống vận hành ổn định, cung cấp nước liên tục. Trong ngành HVAC, tủ điều khiển động cơ quạt gió giúp điều hòa không khí và thông gió hiệu quả.

Ngoài ra, trong sản xuất, tủ điện điều khiển động cơ cho máy nghiền, băng tải, máy nén khí hay dây chuyền chế biến góp phần quan trọng trong việc duy trì hoạt động liên tục và tối ưu năng suất.

Lưu ý khi lắp đặt và vận hành tủ điện điều khiển động cơ

Để tủ điện điều khiển động cơ hoạt động hiệu quả, cần chú ý một số điểm. Trước hết, phải lựa chọn tủ có công suất phù hợp với động cơ và yêu cầu tải. Thứ hai, cần đảm bảo hệ thống dây dẫn và thiết bị bảo vệ đạt tiêu chuẩn an toàn. Thứ ba, việc cài đặt thông số của biến tần hoặc khởi động mềm phải chính xác, tránh tình trạng quá tải hoặc dừng đột ngột.

Ngoài ra, doanh nghiệp nên thực hiện bảo trì định kỳ, kiểm tra các thiết bị trong tủ để kịp thời phát hiện sự cố. Việc đào tạo nhân viên vận hành cũng rất quan trọng, giúp giảm thiểu rủi ro và nâng cao hiệu quả sử dụng.

Tủ điện điều khiển động cơ tại Max Electric

Là đơn vị uy tín trong lĩnh vực điện công nghiệp, Max Electric cung cấp các giải pháp tủ điện điều khiển động cơ chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật và nhu cầu đa dạng của khách hàng.

Các sản phẩm của Max Electric được thiết kế dựa trên yêu cầu thực tế, sử dụng linh kiện chính hãng, đảm bảo độ bền và khả năng vận hành lâu dài. Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ thiết kế và lắp đặt, mang đến giải pháp tối ưu về kỹ thuật và chi phí cho doanh nghiệp.

Với phương châm lấy khách hàng làm trung tâm, Max Electric không chỉ cung cấp sản phẩm mà còn đồng hành trong suốt quá trình vận hành, bảo trì, giúp doanh nghiệp an tâm sản xuất và phát triển bền vững.

Tìm hiểu thêm: TỦ ĐIỆN ĐIỀU KHIỂN ĐỘNG CƠ MCC 2024

Kết luận

Nguyên lý tủ điện điều khiển động cơ dựa trên việc điều khiển và bảo vệ dòng điện cấp vào động cơ, đảm bảo quá trình khởi động, vận hành và dừng diễn ra an toàn, hiệu quả. Nhờ cấu tạo hợp lý, khả năng kết hợp nhiều phương pháp khởi động và ứng dụng đa dạng, tủ điện điều khiển động cơ trở thành một phần không thể thiếu trong công nghiệp hiện đại.

Lựa chọn giải pháp từ Max Electric đồng nghĩa với việc doanh nghiệp nhận được sự đảm bảo về chất lượng, độ tin cậy và dịch vụ hậu mãi chuyên nghiệp. Đây chính là chìa khóa để nâng cao hiệu suất sản xuất và hướng tới một hệ thống điện công nghiệp bền vững.
