Tủ điện PLC là gì ? Vì sao doanh nghiệp cần quan tâm?

Trong kỷ nguyên sản xuất thông minh, tự động hóa không còn là lựa chọn mà đã trở thành yêu cầu bắt buộc để nâng cao năng suất và giảm chi phí. Ở trung tâm của mọi hệ thống tự động hóa, bộ điều khiển PLC (Programmable Logic Controller) đóng vai trò như bộ não. Nhưng để PLC có thể làm việc ổn định, cần một ngôi nhà thiết kế khoa học, đó chính là tủ điện PLC.

Tủ điện PLC không chỉ là nơi chứa PLC và các module I/O, mà còn tích hợp đầy đủ các thiết bị phụ trợ: nguồn, relay, contactor, biến tần, HMI, thiết bị bảo vệ. Nói cách khác, tủ PLC chính là trạm chỉ huy giúp mọi thiết bị trong dây chuyền phối hợp nhịp nhàng. Nếu không có một tủ PLC được thiết kế đúng chuẩn, hệ thống dễ gặp sự cố, gây gián đoạn sản xuất và thiệt hại lớn về chi phí.

Xem thêm: Tủ điện chiếu sáng PLC

Liên hệ tư vấn

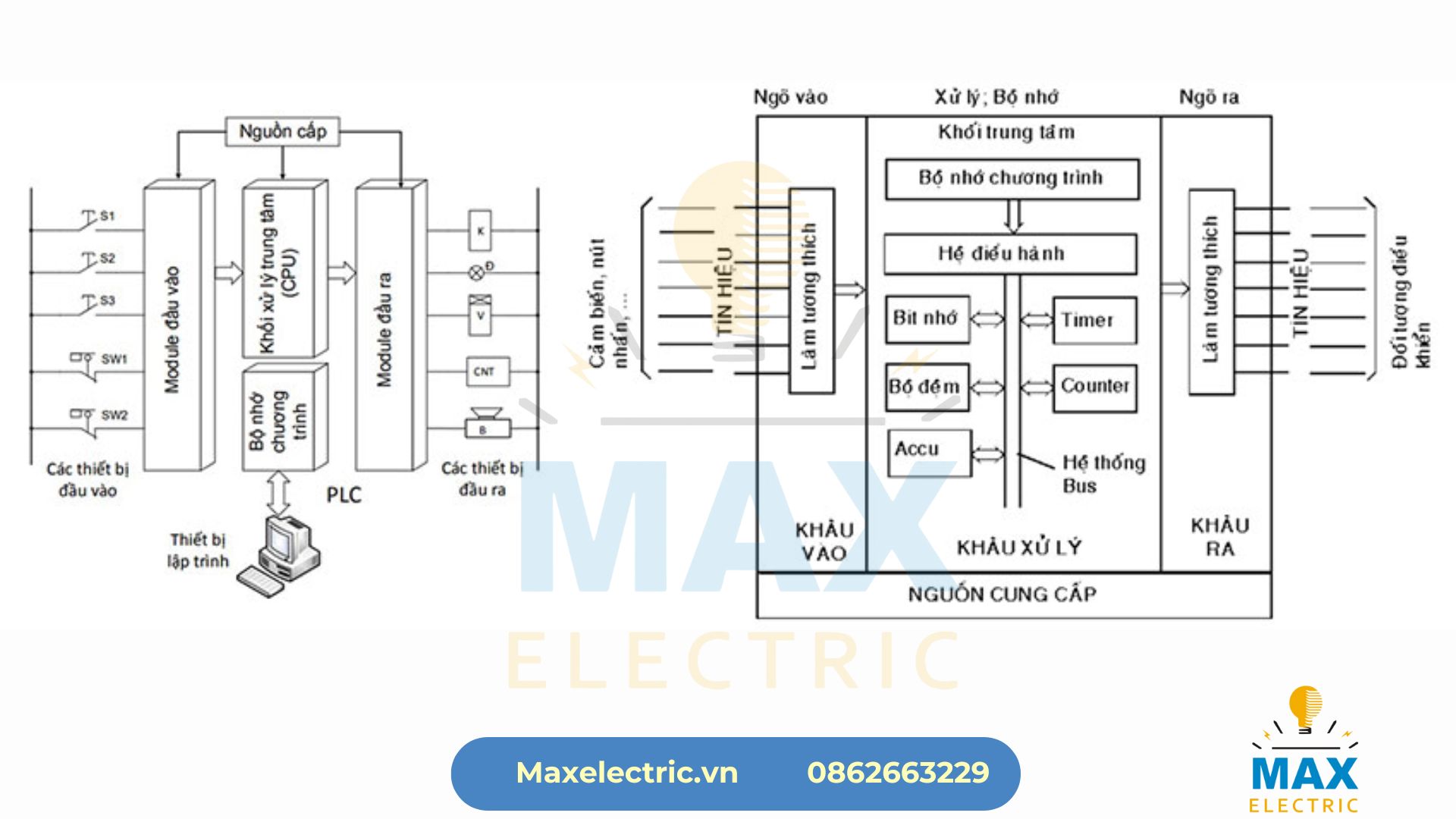

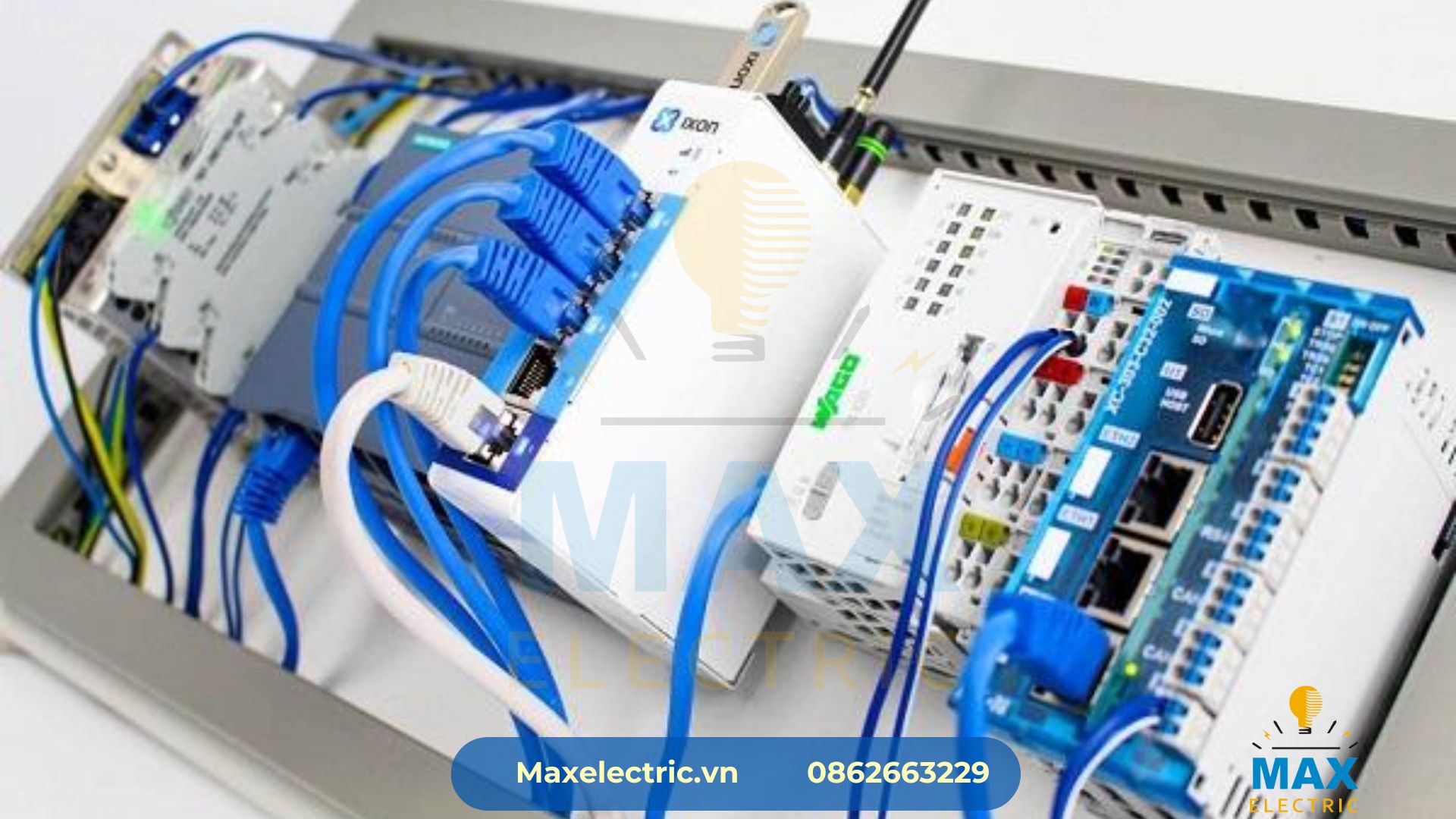

Cấu tạo cơ bản của tủ điện PLC

Một tủ điện PLC tiêu chuẩn thường bao gồm:

PLC và module mở rộng: trung tâm điều khiển, xử lý tín hiệu từ cảm biến, công tắc, thiết bị đo…
Nguồn và bộ chuyển đổi: cung cấp điện áp phù hợp cho PLC và các module.
Relay trung gian và contactor: để điều khiển động cơ, van, băng tải, máy móc.
Biến tần hoặc soft starter: hỗ trợ điều khiển tốc độ và khởi động động cơ êm ái.
Thiết bị bảo vệ: MCCB, MCB, ELCB, chống sét lan truyền… đảm bảo an toàn điện.
HMI hoặc SCADA: giao diện người- máy để giám sát và điều khiển trực quan.
Phụ kiện đi kèm: thanh cài, cầu đấu, dây dẫn, ống ghen, quạt tản nhiệt hoặc điều hòa tủ.

Mỗi thành phần đều có ý nghĩa riêng và khi thiết kế, kỹ sư cần tính toán kỹ để đảm bảo sự tương thích, gọn gàng và khả năng mở rộng về sau.

Xem thêm: Tủ điện PLC: Trái tim điều khiển thông minh cho ngành công nghiệp 2024

Liên hệ tư vấn

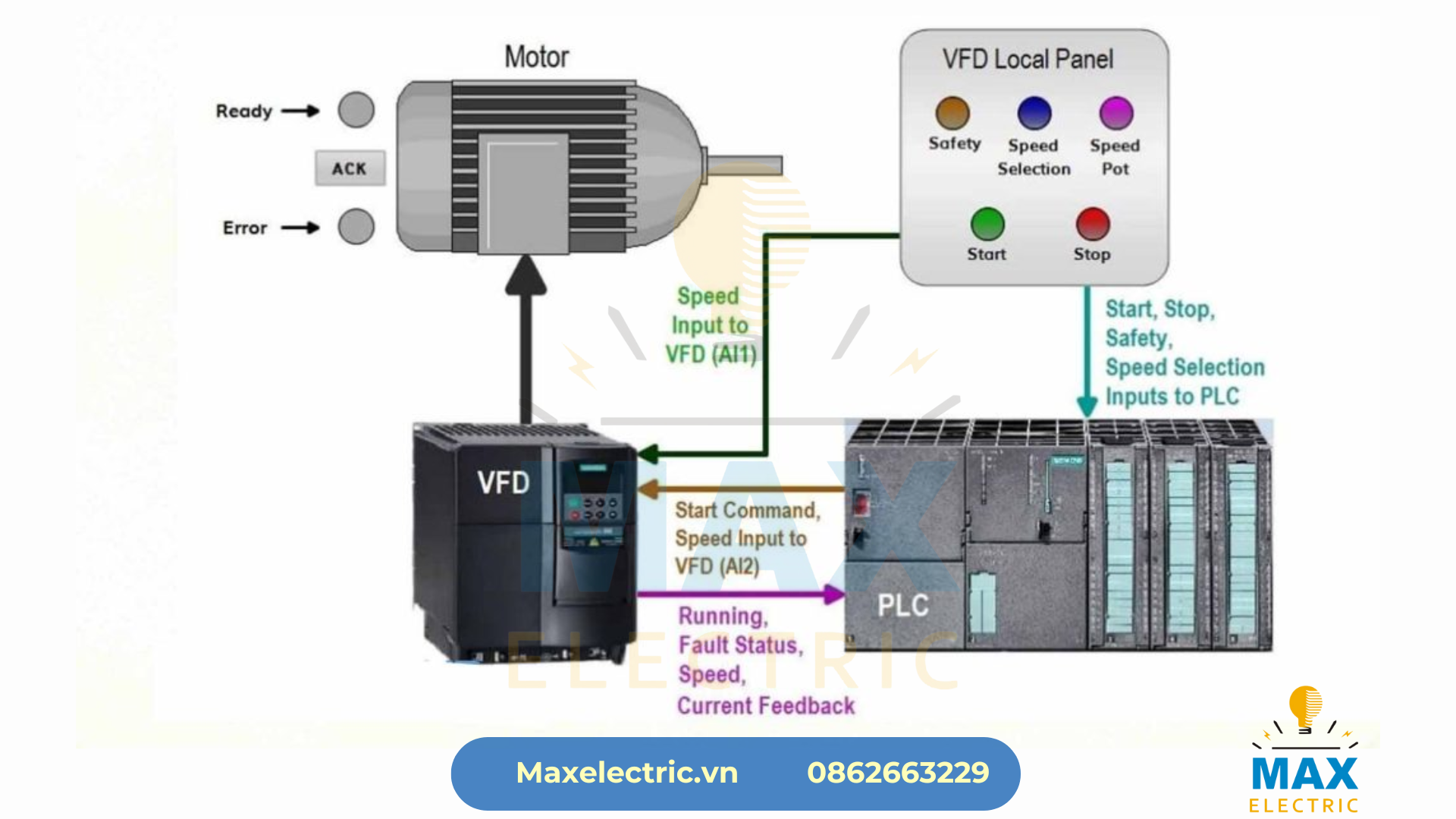

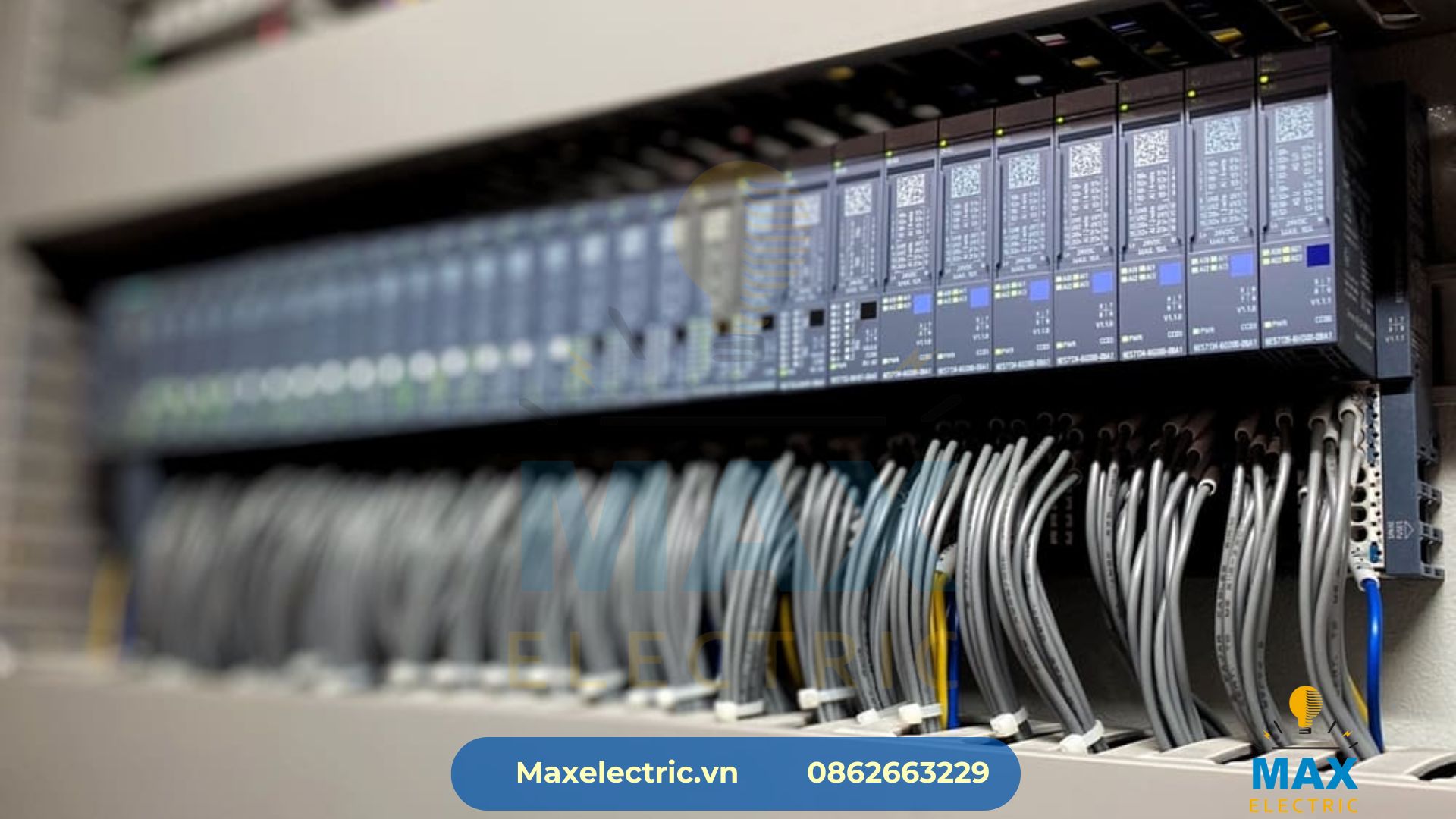

Nguyên lý hoạt động của tủ điện PLC

Nguyên lý làm việc của tủ điện PLC khá rõ ràng nhưng cũng rất tinh vi. PLC sẽ nhận tín hiệu đầu vào từ các cảm biến, công tắc hành trình, công tắc áp suất, encoder… Sau đó, PLC xử lý dựa trên chương trình đã lập trình sẵn và gửi lệnh đến các thiết bị đầu ra như động cơ, bơm, van điện từ, xi lanh khí nén, biến tần.

Ví dụ: trong một dây chuyền chiết rót tự động, cảm biến phát hiện chai đi vào vị trí, PLC ra lệnh cho van mở, bơm hoạt động chính xác trong khoảng thời gian định trước. Khi chai đầy, tín hiệu phản hồi được gửi về, PLC dừng bơm và cho băng tải chạy tiếp. Tất cả diễn ra liên tục, chính xác đến từng mili giây, nhờ vào sự điều khiển từ tủ điện PLC.

Xem thêm: TỦ ĐIỆN ĐIỀU KHIỂN PLC / SCADA

Liên hệ tư vấn

Quy trình thiết kế tủ điện PLC chuẩn kỹ thuật

Một tủ điện PLC không thể lắp đặt tùy tiện. Để đảm bảo độ bền và tính ổn định, quy trình thiết kế phải trải qua nhiều bước:

Khảo sát yêu cầu hệ thống: xác định quy mô dây chuyền, số lượng tín hiệu vào/ra, thiết bị cần điều khiển.
Lựa chọn PLC và module phù hợp: chọn hãng (Siemens, Mitsubishi, Omron, ABB…), xác định dung lượng I/O và khả năng mở rộng.

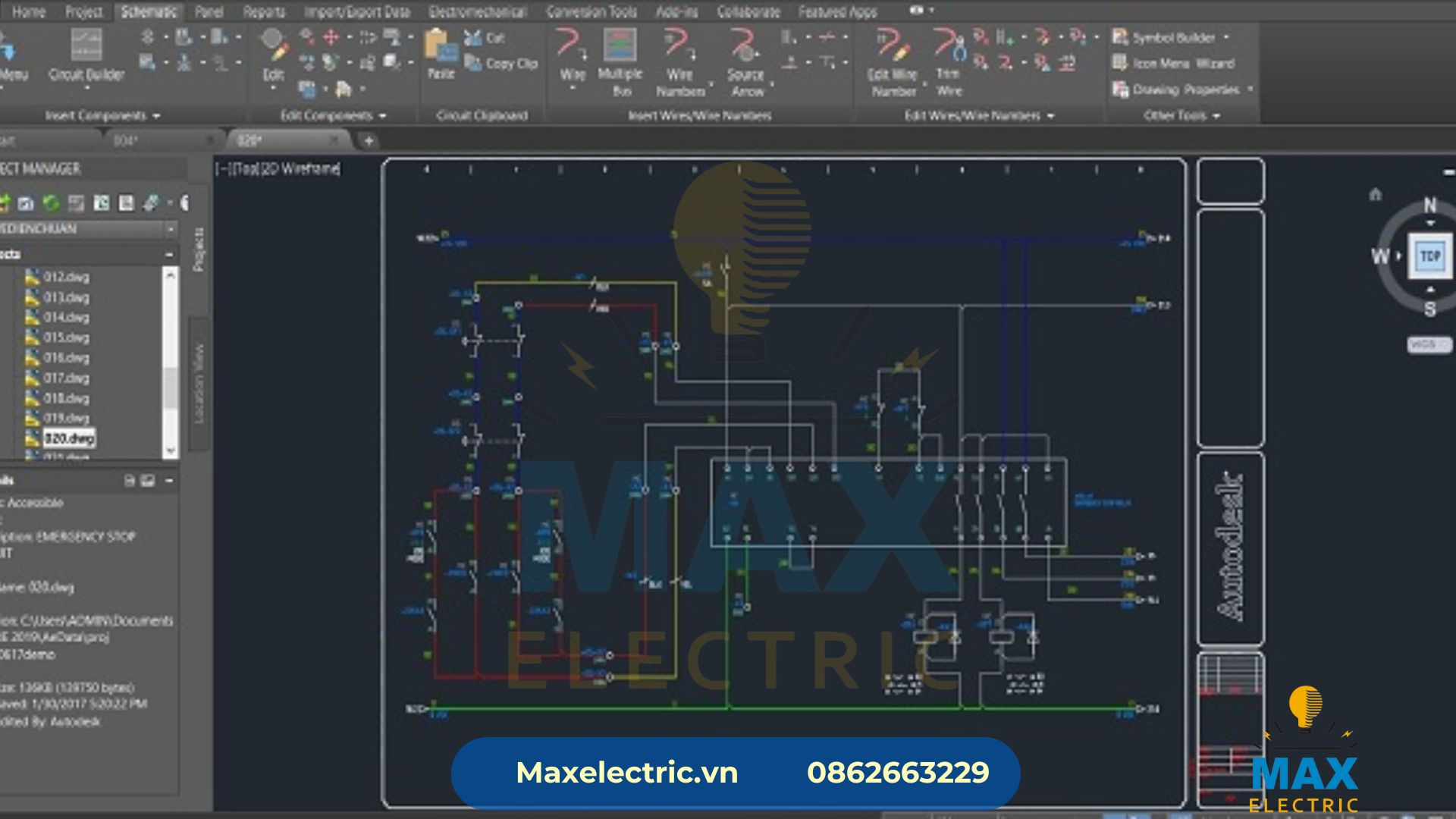

Thiết kế sơ đồ nguyên lý và sơ đồ đấu dây: phân tách mạch động lực và mạch điều khiển, tính toán tiết diện dây, chọn khí cụ bảo vệ.

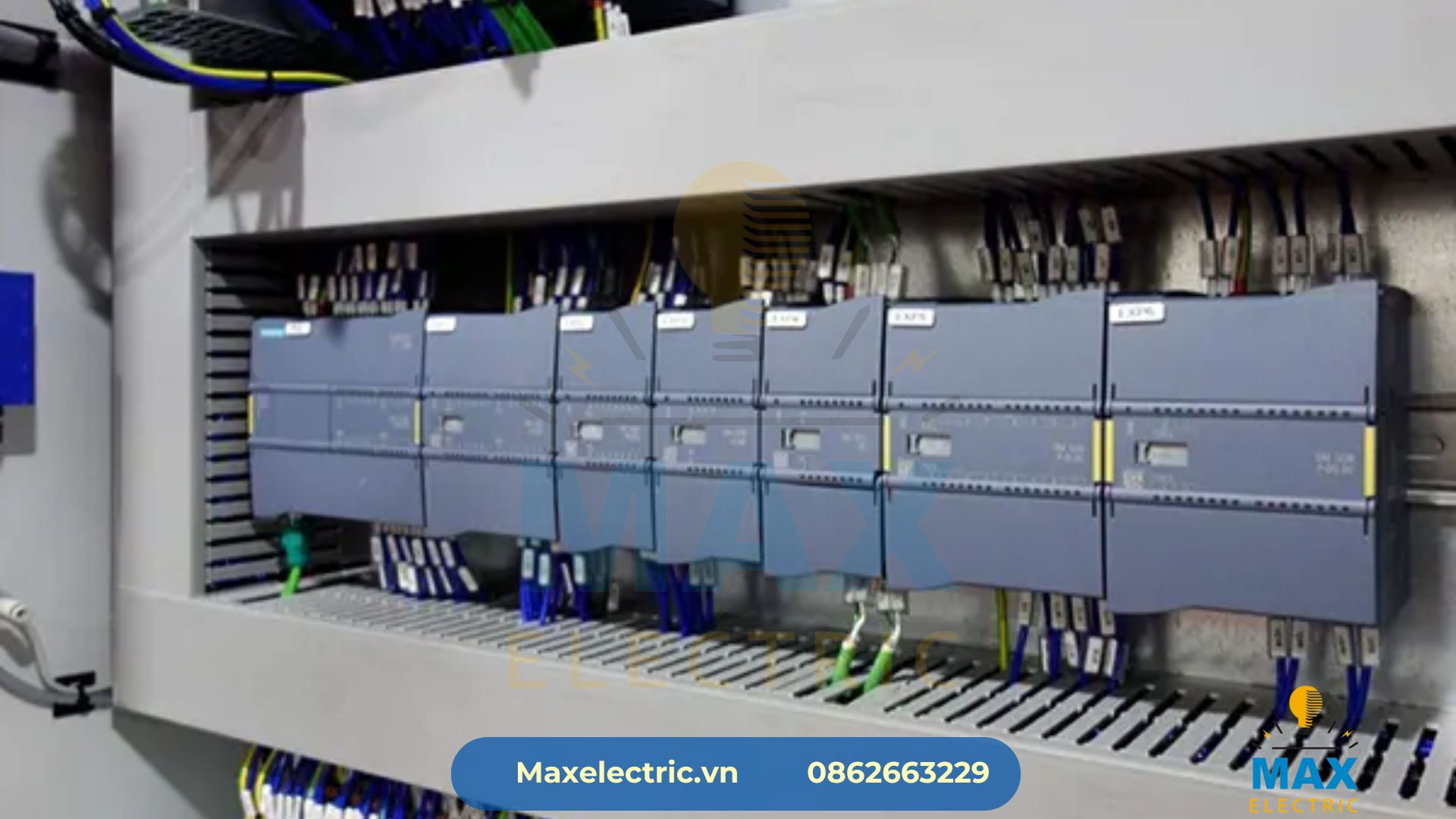

Bố trí thiết bị trong tủ: đảm bảo tính gọn gàng, luồng khí tản nhiệt, khoảng cách an toàn điện.
Gia công, lắp ráp và đấu nối: theo bản vẽ thiết kế, tuân thủ tiêu chuẩn IEC và TCVN.
Lập trình PLC và HMI: viết chương trình logic, giao diện điều khiển trực quan.
Kiểm tra - chạy thử - nghiệm thu: test từng chức năng, mô phỏng sự cố, đảm bảo hệ thống vận hành an toàn trước khi bàn giao.

Xem thêm: TỦ ĐIỆN ĐIỀU KHIỂN PLC / SCADA

Liên hệ tư vấn

Ưu điểm của tủ điện PLC trong tự động hóa

Khi doanh nghiệp đầu tư vào tủ điện PLC, lợi ích nhận được không chỉ nằm ở sự hiện đại mà còn mang tính lâu dài:

Tự động hóa quy trình: giảm sự phụ thuộc vào nhân công, tăng năng suất.
Vận hành chính xác: PLC xử lý nhanh và ít sai sót, phù hợp cho dây chuyền phức tạp.
Bảo vệ hệ thống: tủ được tích hợp bảo vệ, hạn chế rủi ro cháy nổ, hỏng động cơ.
Dễ dàng mở rộng: có thể nâng cấp thêm module khi dây chuyền sản xuất thay đổi.
Giảm chi phí dài hạn: ít sự cố, tiết kiệm chi phí bảo trì và sửa chữa.

Xem thêm: Tủ Điện Điều Khiển PLC

Liên hệ tư vấn

Ứng dụng thực tế của tủ điện PLC

Tủ điện PLC gần như có mặt trong mọi lĩnh vực:

Nhà máy sản xuất công nghiệp (thực phẩm, dệt may, cơ khí, xi măng, thép).
Hệ thống xử lý nước, nước thải.
Điều khiển bơm và quạt công suất lớn.
Băng tải tự động, cần trục, thang máy công nghiệp.
Dây chuyền đóng gói, chiết rót, phân loại sản phẩm.
Các dự án năng lượng (điện mặt trời, thủy điện vừa và nhỏ).

Lưu ý khi thiết kế và lựa chọn tủ điện PLC

Một số điểm kỹ sư và doanh nghiệp cần đặc biệt quan tâm:

Chọn PLC theo đúng yêu cầu, tránh dư thừa quá nhiều I/O gây lãng phí.
Bố trí dây dẫn gọn gàng, phân tách rõ mạch động lực và mạch điều khiển.
Đảm bảo hệ thống làm mát cho tủ nếu môi trường nóng ẩm.
Lập trình PLC cần dự phòng cho các tình huống sự cố.
Lựa chọn đơn vị thiết kế uy tín để đảm bảo chất lượng và an toàn lâu dài.

Giải pháp thiết kế tủ điện PLC từ Max Electric

Với kinh nghiệm trong thiết kế và lắp đặt tủ điện công nghiệp, Max Electric mang đến cho doanh nghiệp giải pháp tủ điện PLC tối ưu:

Thiết kế theo tiêu chuẩn quốc tế IEC 61439.

Tích hợp PLC từ các hãng hàng đầu như Siemens, Mitsubishi, ABB.

Đảm bảo vận hành ổn định, dễ bảo trì, có khả năng mở rộng.

Tư vấn giải pháp tối ưu chi phí, phù hợp với nhu cầu thực tế của từng doanh nghiệp.

Đầu tư vào tủ điện PLC chính là đầu tư vào hiệu quả và sự bền vững của hệ thống sản xuất.

Xem thêm: Max Electric đạt chứng chỉ KEMA cho tủ điện hạ thế MSB 6300A

Liên hệ tư vấn

Kết luận

Thiết kế tủ điện PLC không chỉ là một công việc kỹ thuật, mà còn là nền tảng để doanh nghiệp bước vào kỷ nguyên tự động hóa. Một tủ PLC được thiết kế đúng chuẩn sẽ giúp hệ thống vận hành an toàn, linh hoạt và lâu dài. Với Max Electric, bạn có thể yên tâm về một giải pháp thiết kế tủ điện PLC trọn gói, từ khảo sát- thiết kế- lắp đặt- lập trình- bàn giao, tất cả đều tuân thủ tiêu chuẩn cao nhất.
