Trong hệ thống điện của bất kỳ công trình nào, từ nhà máy, xưởng sản xuất đến cao ốc thương mại hay hạ tầng kỹ thuật đô thị, việc bố trí và lắp đặt thang máng cáp đóng vai trò đặc biệt quan trọng. Đó không chỉ là nơi dẫn truyền dây cáp điện, cáp tín hiệu mà còn là hệ thống đảm bảo sự an toàn, gọn gàng và thuận tiện cho việc bảo trì, nâng cấp sau này.
Tuy nhiên, để hệ thống này phát huy hiệu quả tối đa, tránh sai sót trong thi công cũng như đảm bảo tuân thủ các quy định kỹ thuật, việc nắm rõ tiêu chuẩn thiết kế thang máng cáp là điều bắt buộc đối với kỹ sư, nhà thầu và chủ đầu tư. Trong bài viết dưới đây, hãy cùng Max Electric tìm hiểu rõ hơn về tiêu chuẩn thiết kế thang máng cáp nhé!

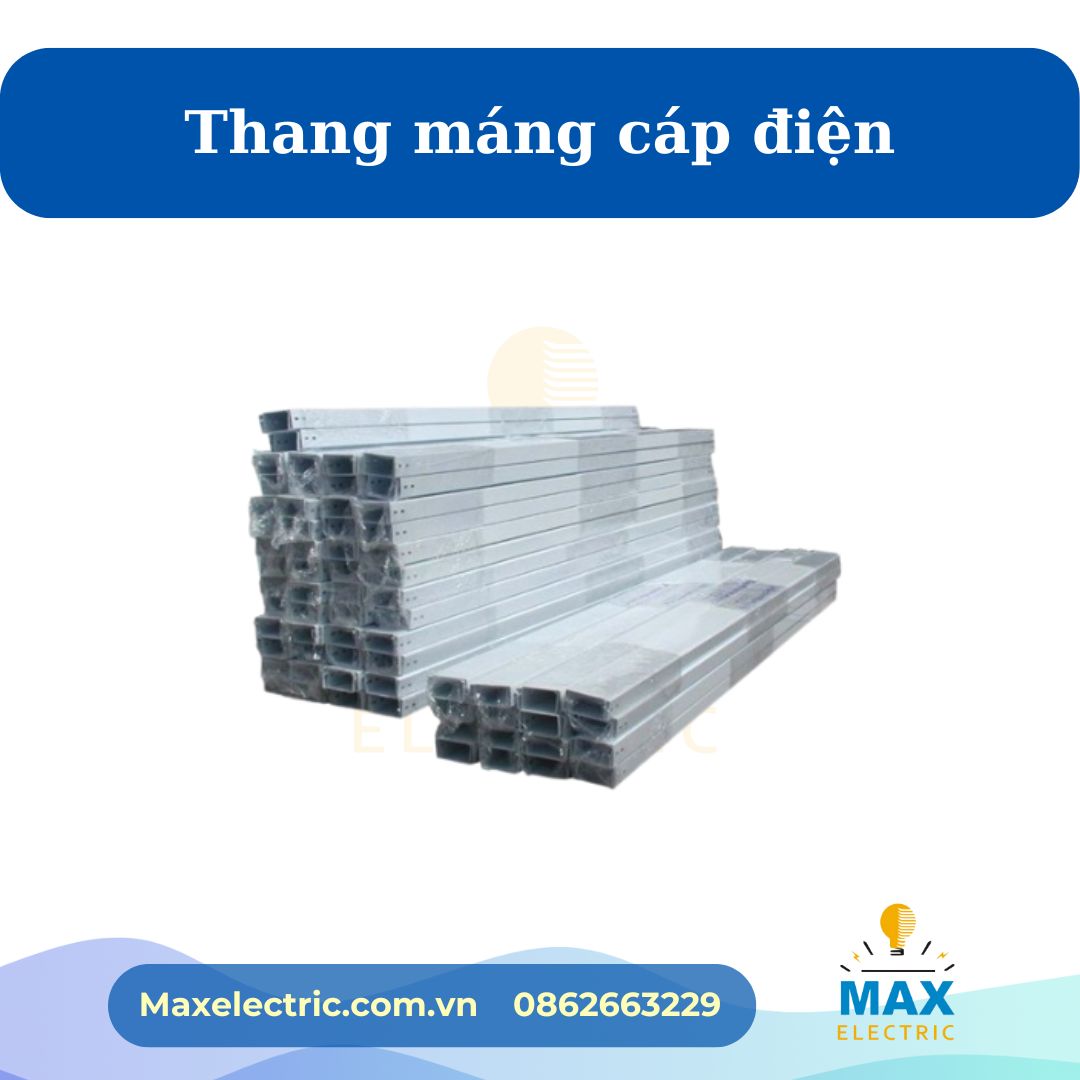

Thang máng cáp là gì ?
Thang máng cáp hay còn gọi là thang cáp, thang điện hoặc cable ladder là thang dẫn dùng cho việc lắp đặt hệ thống cáp điện, dây điện , phụ trợ cho ngành xây dựng, điện… của các công trình xây dựng như trường học, khu chung cư, cao ốc, văn phòng, nhà máy…
Tìm hiểu thêm về: Thang máng cáp điện
Đơn giá lắp đặt thang máng cáp mới nhất
Liên hệ: 0862 663 229

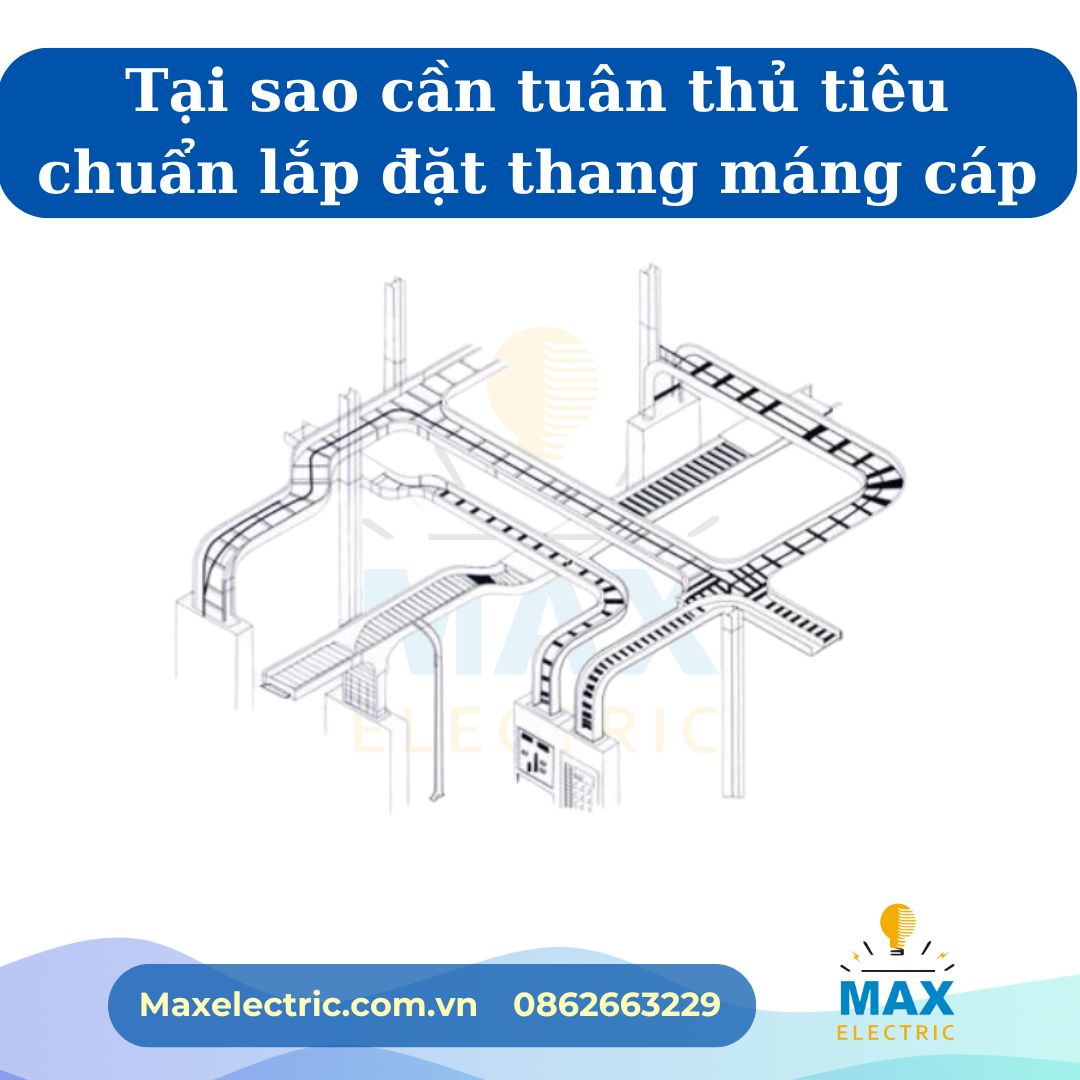

Vì sao cần tuân thủ tiêu chuẩn thiết kế thang máng cáp?
Không ít công trình hiện nay gặp phải sự cố do thiết kế thang máng cáp không hợp lý. Có nơi thì thiếu không gian đi dây, phải đục dầm tường, có nơi thì máng cáp bị võng, gãy hoặc chạm vào các hệ thống khác như chữa cháy, ống gió... Tất cả đều xuất phát từ việc thiếu hiểu biết hoặc xem nhẹ khâu thiết kế ban đầu.
Việc tuân thủ các tiêu chuẩn thiết kế thang máng cáp không chỉ giúp đảm bảo an toàn kỹ thuật, mà còn giúp tối ưu hóa vật tư, tránh lãng phí, đồng thời tạo điều kiện tốt cho công tác kiểm tra, bảo trì trong tương lai.
Xem thêm: Tiêu chuẩn lắp đặt thang máng cáp điện
Liên hệ: 0862 663 229
Các tiêu chuẩn được áp dụng phổ biến tại Việt Nam
Hiện nay, khi thiết kế hệ thống máng cáp điện, các kỹ sư thường áp dụng kết hợp các tiêu chuẩn trong và ngoài nước, cụ thể như:
TCVN 10176:2013 - Hệ thống máng cáp và ống dẫn cáp điện cho lắp đặt cố định trong công trình
IEC 61537 - Tiêu chuẩn quốc tế về máng cáp kim loại dùng cho hệ thống cáp điện
TCVN 9208:2012 - Quy phạm kỹ thuật điện trong xây dựng
NFPA 70 (NEC) - Tiêu chuẩn an toàn điện quốc gia Hoa Kỳ
Ngoài ra, còn có các quy chuẩn khác theo yêu cầu riêng của từng chủ đầu tư (ISO, GMP, HACCP)
Tùy theo loại công trình (công nghiệp nặng, thực phẩm, dân dụng), kỹ sư sẽ lựa chọn áp dụng kết hợp các tiêu chuẩn phù hợp để vừa đảm bảo kỹ thuật vừa đáp ứng điều kiện thực tế.

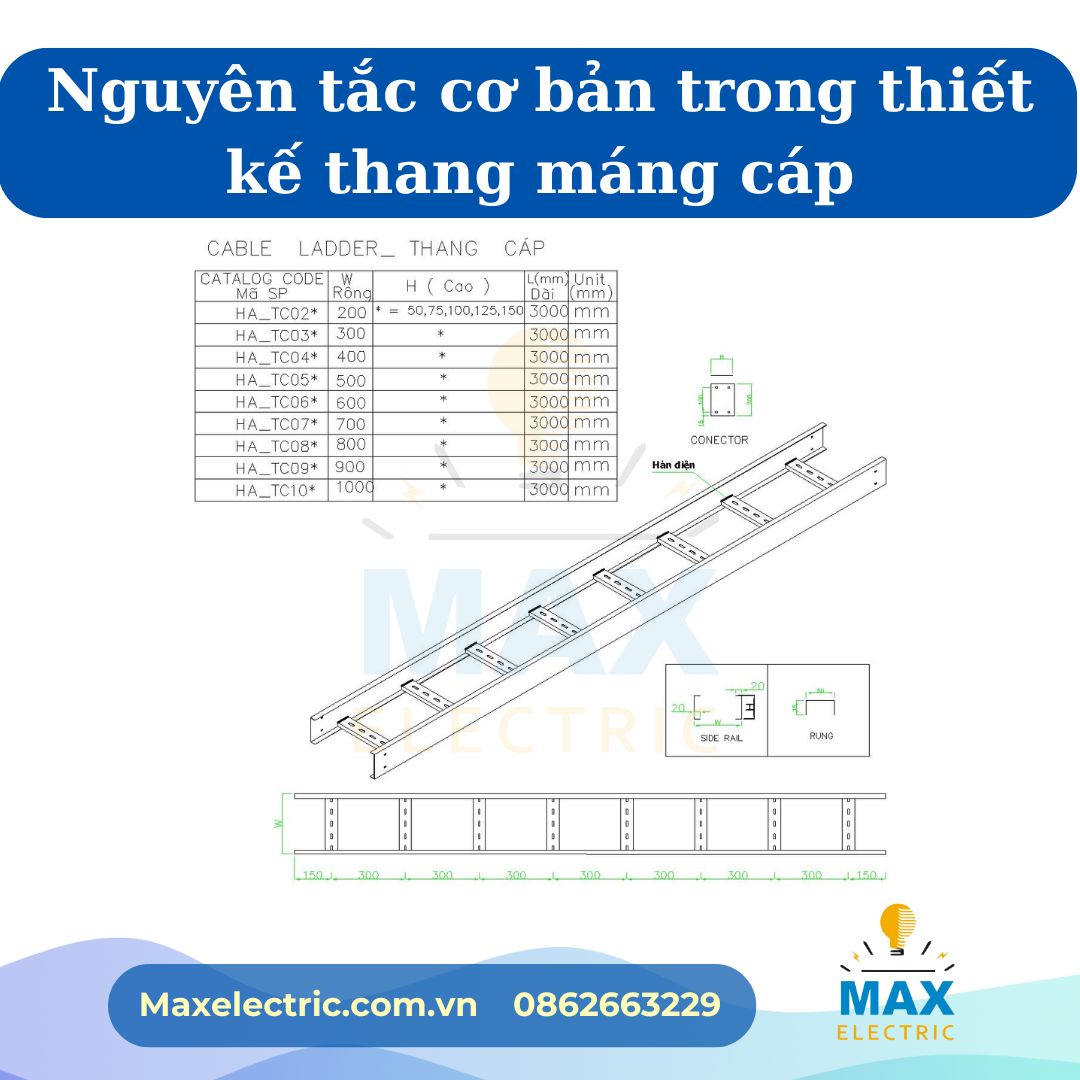

Nguyên tắc cơ bản trong thiết kế thang máng cáp
Dù áp dụng tiêu chuẩn nào, thì về nguyên tắc, thiết kế thang máng cáp cần tuân thủ các yêu cầu sau:
Về kết cấu và vị trí lắp đặt
Thang máng cáp nên được bố trí dọc theo tường, cột, trần hoặc chạy song song với các hệ thống kỹ thuật khác, nhưng phải đảm bảo không gây cản trở đường thoát hiểm hoặc lối đi kỹ thuật. Khoảng cách tối thiểu giữa máng cáp và hệ thống chữa cháy, ống gió, ống nước... phải tuân theo tiêu chuẩn của từng hệ thống.
Về tải trọng và khẩu độ
Một lỗi thường gặp là sử dụng khẩu độ (khoảng cách giữa hai điểm treo) quá dài khiến máng cáp bị võng, đặc biệt với loại làm từ thép mỏng. Theo tiêu chuẩn IEC 61537, tải trọng cho phép trên máng cáp thường được tính toán tại khẩu độ 1.5m đến 3m. Việc vượt quá tải trọng thiết kế có thể dẫn đến cong vênh, đứt gãy hoặc tai nạn điện.
Về luồng đi cáp
Nguyên tắc là "cáp động lực đi riêng – cáp điều khiển/tín hiệu đi riêng". Nếu cùng máng thì phải ngăn cách bằng vách kim loại hoặc sử dụng máng riêng biệt. Bên cạnh đó, cần tránh đi chồng chéo hoặc để cáp bị uốn cong gấp khúc, gây suy hao tín hiệu hoặc nguy cơ chập cháy.
Kích thước thang máng cáp theo tiêu chuẩn
Khi thiết kế, kỹ sư cần lựa chọn kích thước thang máng cáp phù hợp với số lượng, loại cáp và không gian lắp đặt. Dưới đây là các kích thước phổ biến:
- Chiều rộng: từ 100mm đến 1000mm (phổ biến nhất là 200, 300, 400, 500mm)
- Chiều cao thành máng: 50mm, 75mm, 100mm hoặc 150mm
- Chiều dài thanh tiêu chuẩn: 2.5m hoặc 3m
- Độ dày vật liệu: 1.0mm đến 2.0mm (tùy theo tải trọng và khẩu độ)
Với các tuyến cáp lớn, đi nhiều nhánh, có thể cần sử dụng hệ thống co, tê, góc, nắp đậy hoặc máng phân tầng để đảm bảo tính khoa học và dễ bảo trì.
Tìm hiểu thêm: 4 kích thước máng cáp điện được ưa chuộng sử dụng nhất
Liên hệ: 0862 663 229

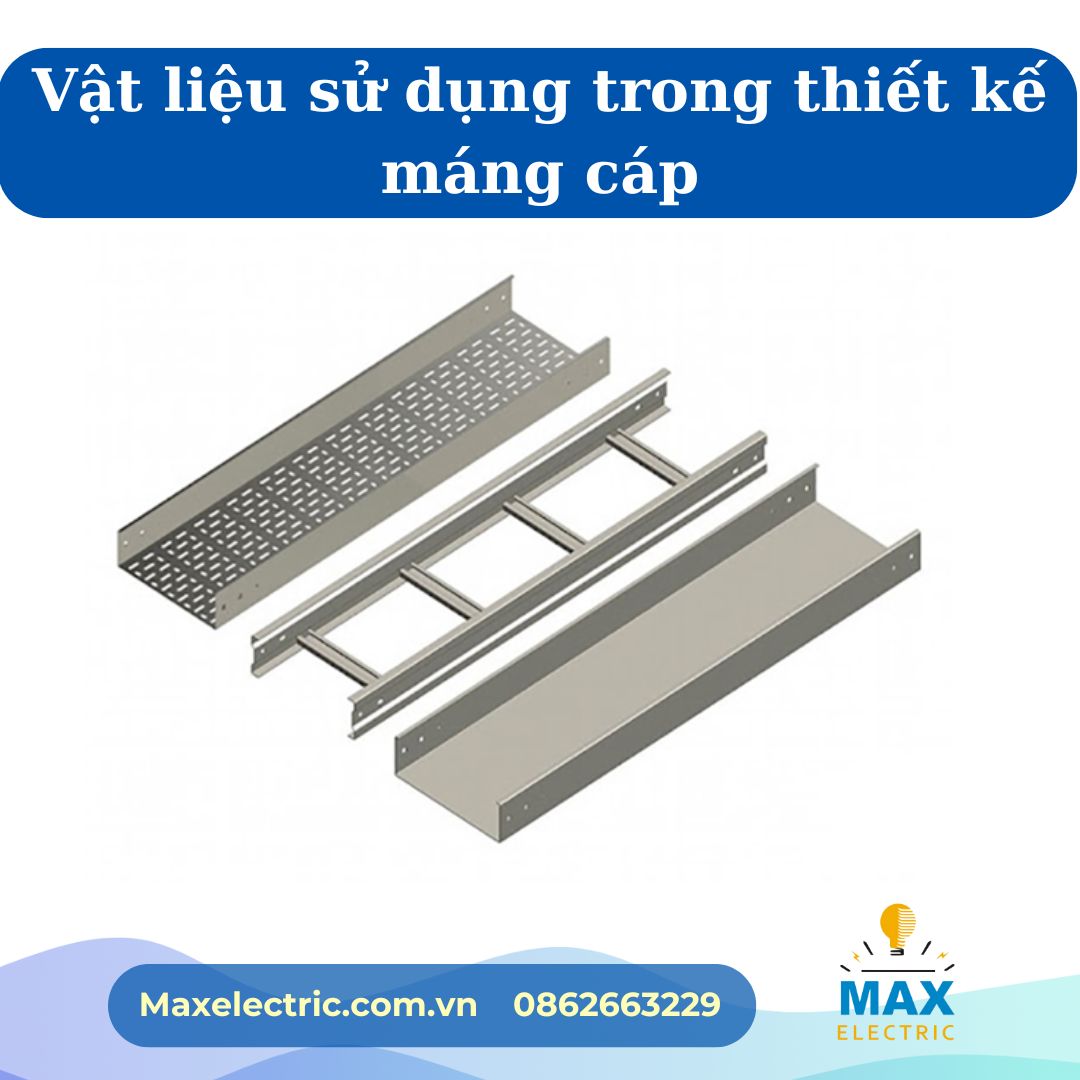

Vật liệu sử dụng trong thiết kế máng cáp
Tùy theo môi trường thi công, đơn vị thiết kế sẽ lựa chọn loại vật liệu phù hợp:
Thép mạ kẽm nhúng nóng: Dùng cho môi trường ngoài trời, nhà máy hóa chất nhẹ
Thép sơn tĩnh điện: Dùng trong nhà, chi phí rẻ, dễ thi công
Inox 304: Sử dụng trong nhà máy thực phẩm, dược phẩm, có yêu cầu chống ăn mòn cao
Nhôm hợp kim: Nhẹ, chống gỉ, phù hợp với trần treo và công trình cao tầng
Việc chọn sai vật liệu dẫn đến hiện tượng gỉ sét, biến dạng, gây nguy cơ rò rỉ điện hoặc phải thay thế sớm hơn dự kiến – một chi phí không nhỏ cho chủ đầu tư.
Xem thêm: Các loại thang máng cáp thông dụng
5 tiêu chí quan trọng khi lựa chọn máng cáp điện ngoài trời
Liên hệ: 0862 663 229
Một số lưu ý trong thi công theo tiêu chuẩn
Ngoài thiết kế, thi công đúng kỹ thuật cũng là yếu tố then chốt giúp hệ thống máng cáp bền vững:
- Sử dụng đúng phụ kiện nối, tê, co, góc để tránh cắt – gò thủ công gây mất thẩm mỹ và an toàn.
- Đảm bảo tiếp địa đúng kỹ thuật cho máng cáp kim loại (tiêu chuẩn TCVN 4756)
- Không đặt cáp vượt quá 40–50% chiều cao thành máng để tránh quá tải
- Sử dụng nắp đậy cho tuyến máng nằm ngang hoặc khu vực dễ bám bụi
Max Electric - Tư vấn và thiết kế hệ thống thang máng cáp đạt chuẩn
Với nhiều năm kinh nghiệm trong ngành điện – tự động hóa, Max Electric không chỉ sản xuất các loại thang máng cáp theo kích thước yêu cầu, mà còn cung cấp dịch vụ thiết kế, bóc tách khối lượng và tư vấn tiêu chuẩn lắp đặt cho từng loại công trình cụ thể. Chúng tôi có đầy đủ hồ sơ kỹ thuật, bản vẽ và hướng dẫn thi công theo chuẩn TCVN và IEC. Đội ngũ kỹ sư của Max Electric luôn sẵn sàng hỗ trợ các nhà thầu và chủ đầu tư trong quá trình lựa chọn giải pháp tối ưu nhất.
Kết luận
Việc tuân thủ đúng tiêu chuẩn thiết kế thang máng cáp không chỉ giúp công trình hoạt động an toàn, bền vững mà còn giảm thiểu rất nhiều chi phí phát sinh sau này. Đây là yếu tố thể hiện sự chuyên nghiệp trong từng giai đoạn của dự án. Nếu bạn đang cần tư vấn thiết kế hệ thống máng cáp hoặc nhận báo giá nhanh theo bản vẽ công trình, hãy liên hệ với đội ngũ kỹ sư của Max Electric ngay hôm nay.
