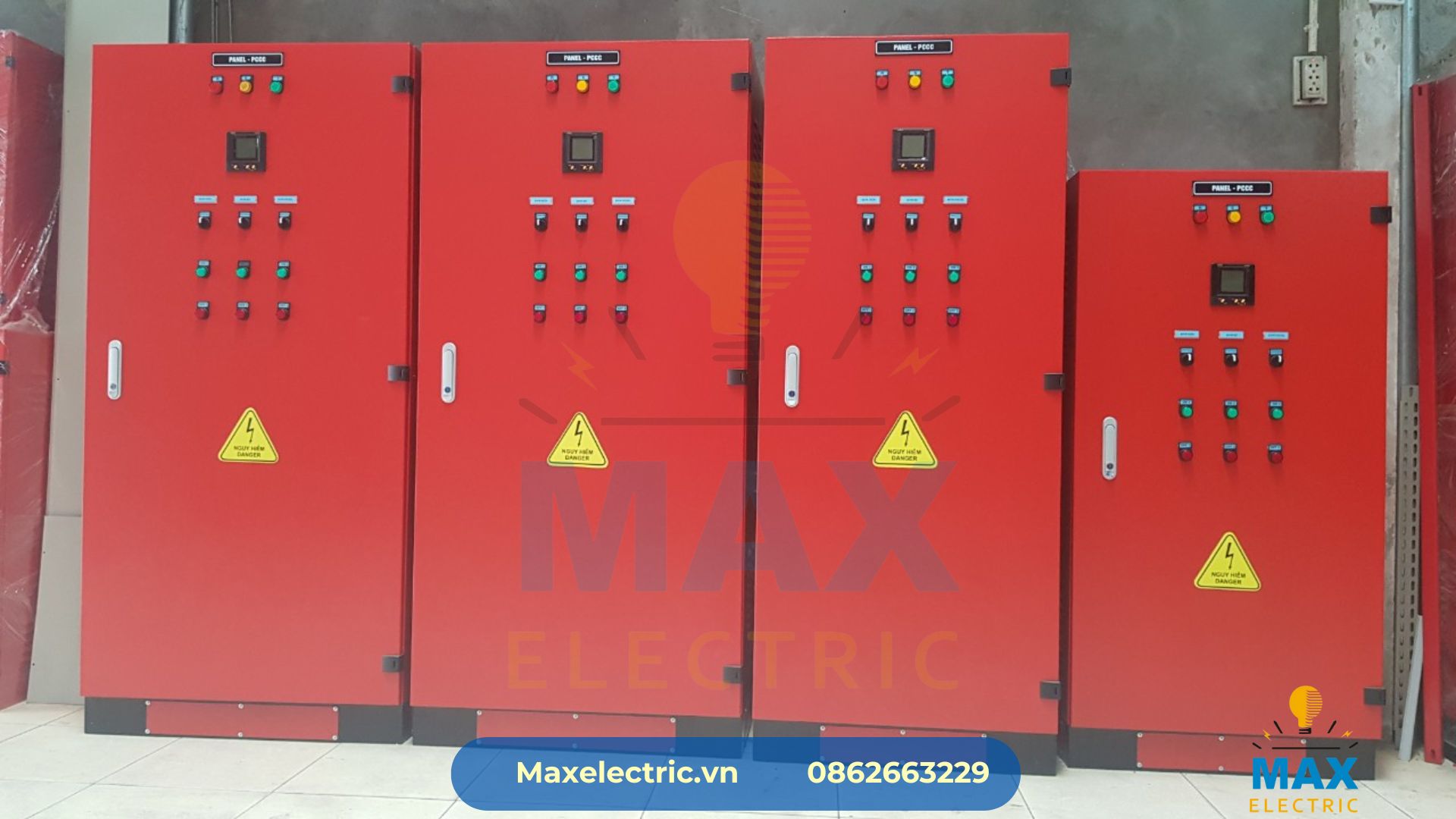

TỦ ĐIỆN ĐIỀU KHIỂN 3 BƠM CHỮA CHÁY

Trong hệ thống phòng cháy chữa cháy hiện đại, tủ điều khiển 3 bơm chữa cháy được xem là trung tâm điều khiển quan trọng nhất, đóng vai trò duy trì áp lực nước ổn định và đảm bảo nguồn cấp cứu hỏa luôn sẵn sàng khi có sự cố. Nếu hệ thống đường ống và đầu phun là cánh tay của hệ thống PCCC thì tủ điều khiển chính là bộ não vận hành mọi hoạt động, đảm bảo bơm điện, bơm diesel và bơm bù áp phối hợp nhịp nhàng và chính xác.

Tìm hiểu thêm: Tủ điện PCCC

Liên hệ tư vấn

Tủ điều khiển 3 bơm chữa cháy là gì?

Tủ điều khiển 3 bơm chữa cháy là thiết bị điện chuyên dụng được dùng để điều khiển và bảo vệ ba loại bơm chính trong hệ thống PCCC:

Bơm chính điện: hoạt động khi có điện lưới, là nguồn cấp nước chữa cháy chính.
Bơm chính diesel: tự động kích hoạt khi mất điện hoặc khi bơm điện gặp sự cố.
Bơm bù áp: có công suất nhỏ, duy trì áp lực đường ống luôn ổn định khi không có cháy.

Ba bơm này phối hợp cùng nhau tạo thành một hệ thống chữa cháy hoàn chỉnh, luôn sẵn sàng vận hành 24/7.

Nguyên lý hoạt động của tủ điều khiển 3 bơm chữa cháy

Hoạt động của tủ điều khiển 3 bơm dựa trên tín hiệu từ cảm biến áp suất gắn trên đường ống.

Khi áp lực trong hệ thống giảm nhẹ thường do rò rỉ nhỏ hoặc sử dụng nước cho sinh hoạt, bơm bù áp sẽ khởi động để bơm thêm nước vào ống, giữ áp lực ổn định.
Nếu áp lực giảm sâu hơn mức giới hạn, bơm chính điện sẽ tự động khởi động để cung cấp lưu lượng lớn hơn.
Trong trường hợp mất điện hoặc bơm điện gặp sự cố, bơm diesel sẽ tự động khởi động để thay thế, đảm bảo hệ thống luôn hoạt động trong mọi tình huống khẩn cấp.

Khi áp lực trở lại bình thường, tủ điều khiển sẽ tự động ngắt các bơm theo trình tự, giúp tiết kiệm năng lượng và giảm hao mòn thiết bị.

Tìm hiểu thêm: Nguyên lý tủ điều khiển bơm chữa cháy

Liên hệ tư vấn

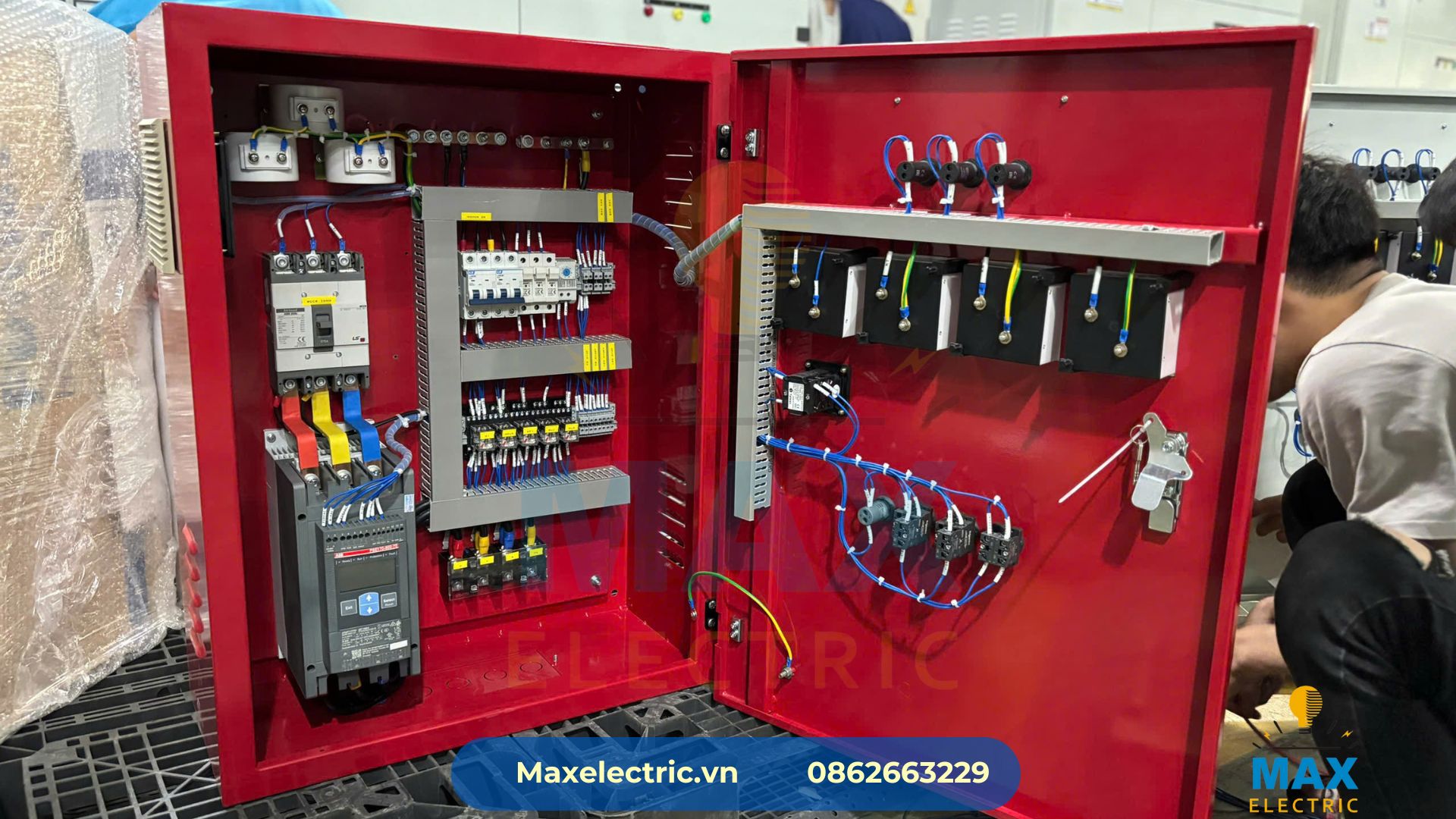

Cấu tạo của tủ điều khiển 3 bơm chữa cháy

Một tủ điều khiển 3 bơm chữa cháy đạt chuẩn thường bao gồm:

Vỏ tủ: chế tạo bằng thép sơn tĩnh điện, chống gỉ, chống bụi, đạt cấp bảo vệ IP54- IP65, có thể lắp đặt trong nhà hoặc ngoài trời.
Bộ điều khiển trung tâm: gồm bộ rơ le, timer, contactor, Aptomat và bộ hiển thị. Đây là phần quan trọng nhất, chịu trách nhiệm xử lý logic điều khiển cho từng bơm.
Mạch điều khiển Diesel: bao gồm bộ khởi động bằng ắc quy, bộ sạc tự động và hệ thống giám sát tình trạng động cơ.
Hệ thống báo hiệu: đèn báo, còi cảnh báo, đồng hồ hiển thị áp lực, giúp người vận hành dễ dàng theo dõi trạng thái hoạt động.
Tùy theo yêu cầu của dự án, Max Electric có thể thiết kế tủ điều khiển dạng tự động, bán tự động và bằng tay, hoặc tích hợp giám sát từ xa qua hệ thống SCADA.

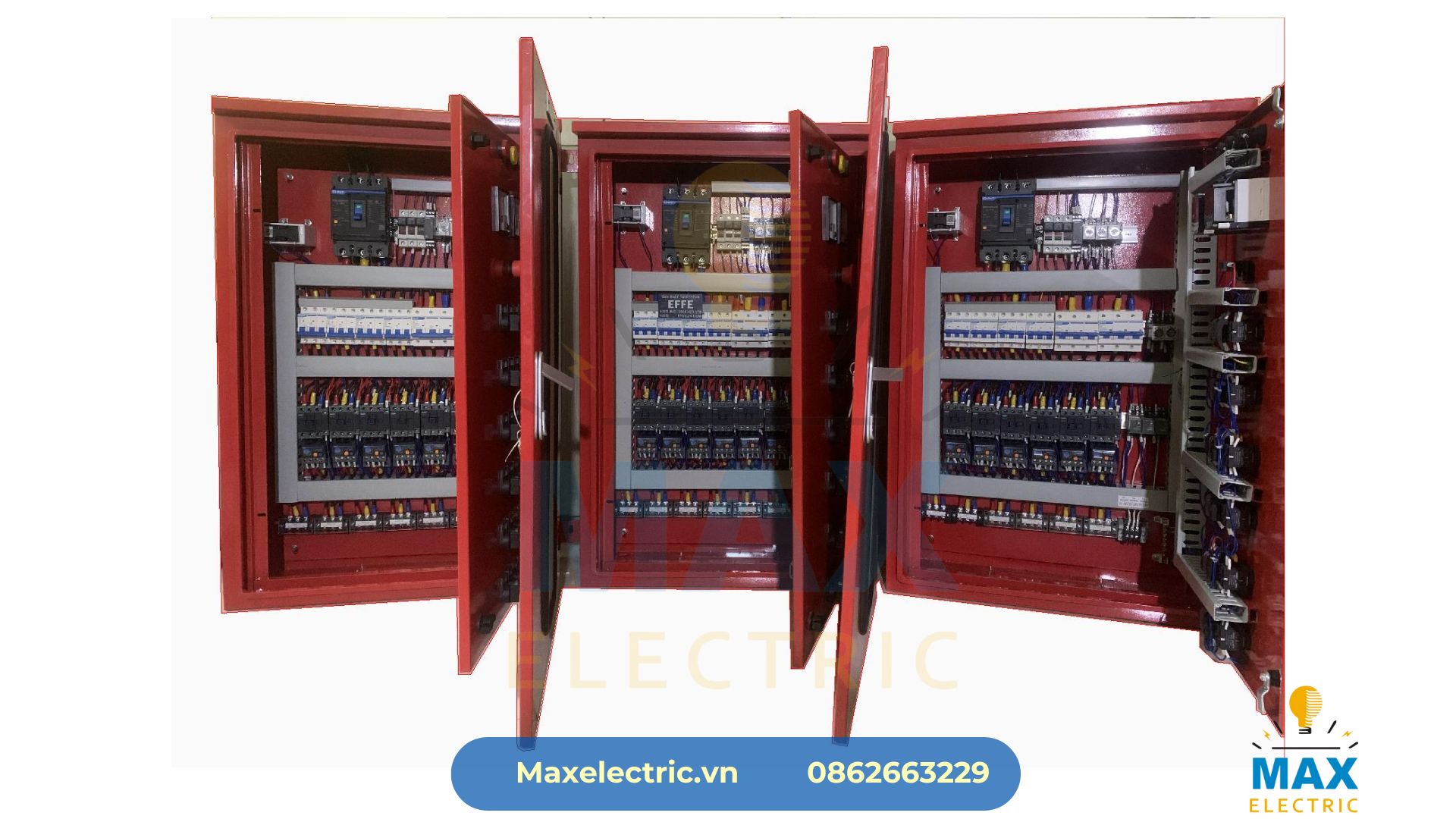

Vai trò và lợi ích của tủ điều khiển 3 bơm chữa cháy

Tủ điều khiển 3 bơm chữa cháy không chỉ giúp vận hành hệ thống PCCC hiệu quả mà còn đảm bảo an toàn cho toàn bộ công trình.

An toàn tuyệt đối:

Khi có sự cố cháy, hệ thống tự động kích hoạt các bơm mà không cần thao tác thủ công, giảm tối đa rủi ro chậm trễ trong công tác chữa cháy.

Vận hành thông minh:

Các cảm biến và bộ điều khiển được lập trình logic giúp phân biệt rõ từng tình huống – khi nào cần bơm jockey, khi nào cần bơm điện hoặc diesel – nhờ đó tránh hoạt động dư thừa, tiết kiệm điện năng.

Giảm chi phí bảo trì:

Tủ được thiết kế với khả năng tự động ngắt bơm khi áp lực ổn định, giúp kéo dài tuổi thọ động cơ, hạn chế tình trạng quá tải hoặc khởi động liên tục.

Dễ dàng kiểm tra và bảo dưỡng:

Hệ thống đèn báo, đồng hồ và còi cảnh báo giúp người vận hành nhanh chóng phát hiện sự cố, hỗ trợ bảo dưỡng định kỳ dễ dàng hơn.

Tìm hiểu thêm: Tủ điện điều khiển bơm PCCC và vai trò quan trọng trong hệ thống phòng cháy chữa cháy hiện đại

Liên hệ tư vấn

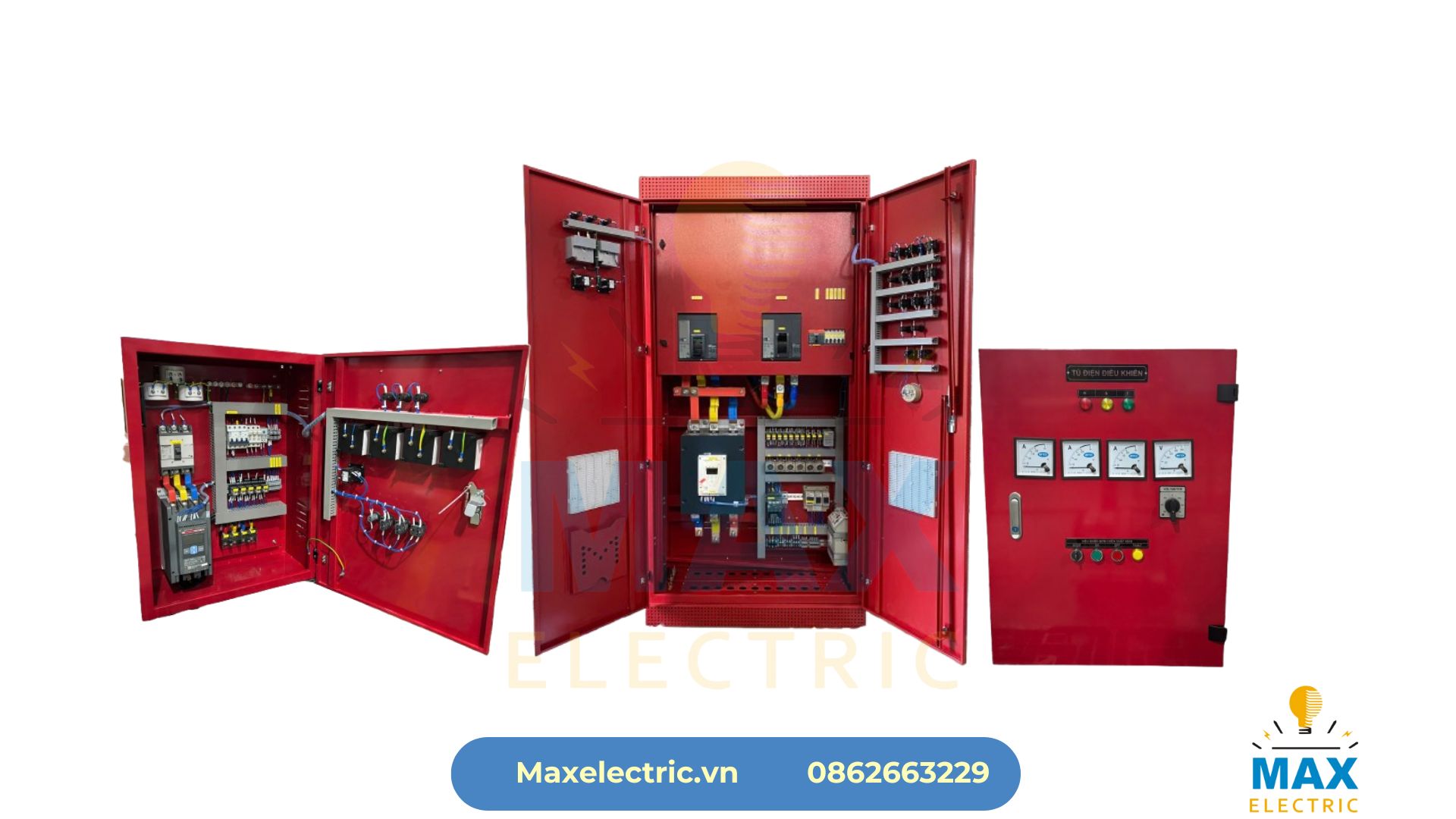

Ứng dụng của tủ điều khiển 3 bơm chữa cháy

Tủ điều khiển 3 bơm chữa cháy được ứng dụng rộng rãi trong hầu hết các công trình có yêu cầu PCCC nghiêm ngặt như:

Chung cư, cao ốc văn phòng, trung tâm thương mại
Nhà máy, kho xưởng, khu công nghiệp
Khách sạn, bệnh viện, sân bay
Hầm để xe, tòa nhà cao tầng, khu đô thị mới

Mỗi công trình có yêu cầu kỹ thuật khác nhau về công suất bơm, nguồn điện, tiêu chuẩn phòng cháy. Do đó, Max Electric luôn thiết kế tủ điều khiển theo yêu cầu riêng, đảm bảo tương thích tối đa với hệ thống bơm hiện có.

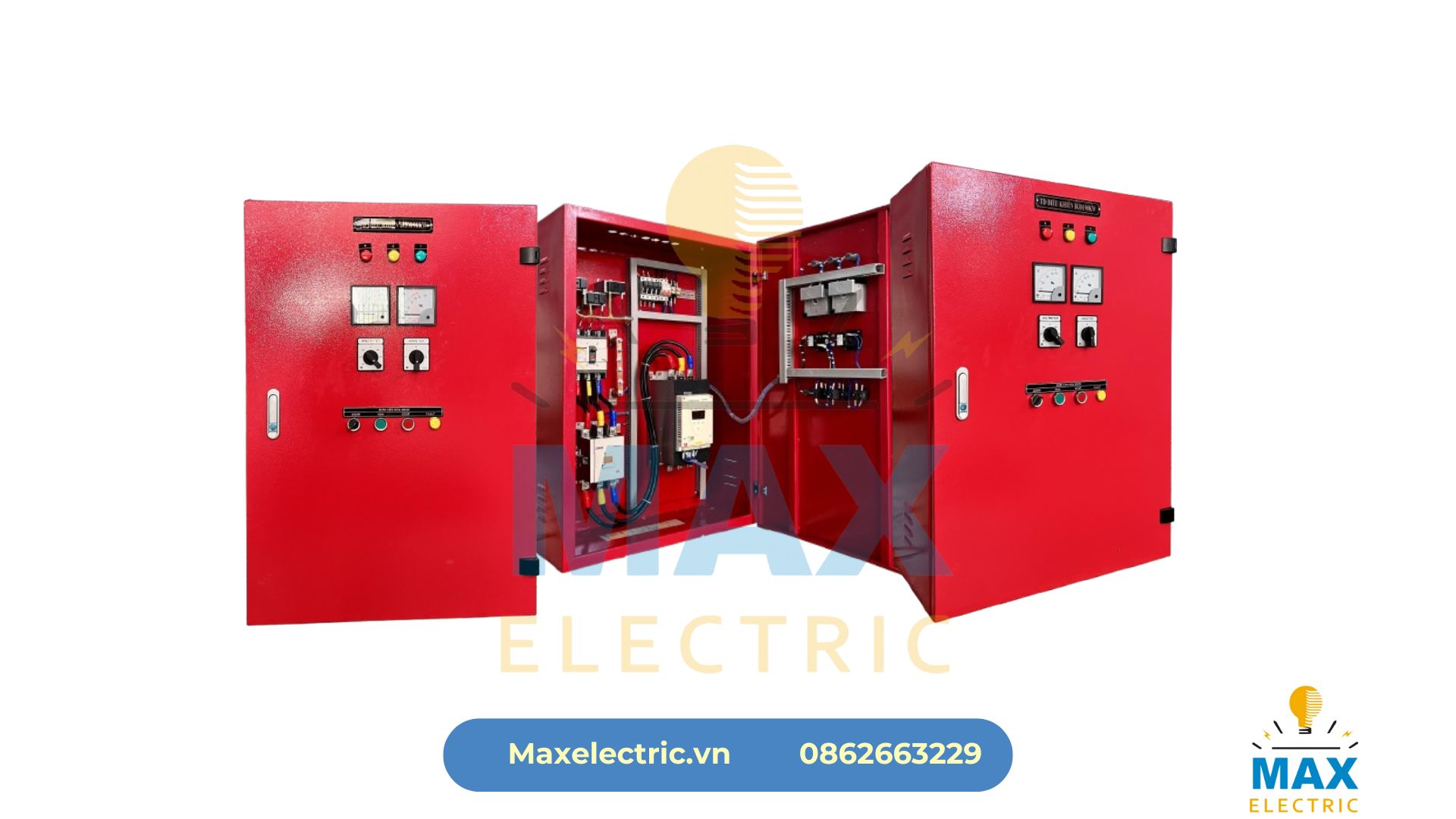

Quy trình sản xuất và kiểm định tại Max Electric

Toàn bộ tủ điều khiển 3 bơm chữa cháy tại Max Electric được thiết kế, lắp ráp và kiểm định nghiêm ngặt theo tiêu chuẩn IEC 61439 và TCVN 5738.
Quy trình gồm các bước:

Thiết kế kỹ thuật: dựa trên bản vẽ PCCC, sơ đồ cấp nước và yêu cầu vận hành thực tế.
Gia công vỏ tủ: sơn tĩnh điện, chống ăn mòn, có thể gắn thêm mái che khi lắp đặt ngoài trời.
Lắp ráp linh kiện: sử dụng thiết bị của các thương hiệu uy tín như LS, Schneider, ABB, Siemens.
Kiểm tra hoạt động: chạy thử toàn bộ chế độ AUTO - MANUAL, kiểm tra độ nhạy cảm biến và trình tự khởi động.
Nghiệm thu và bàn giao: bàn giao cùng hồ sơ kỹ thuật, sơ đồ nguyên lý, hướng dẫn vận hành chi tiết.

Báo giá tủ điều khiển 3 bơm chữa cháy

Giá tủ điều khiển 3 bơm chữa cháy phụ thuộc vào nhiều yếu tố như: công suất bơm, thương hiệu linh kiện, loại điều khiển (cơ- điện tử- PLC- SCADA) và yêu cầu tiêu chuẩn PCCC.
Tại Max Electric, chúng tôi không sử dụng bảng giá cố định, mà báo giá chi tiết sau khi khảo sát yêu cầu cụ thể của từng công trình. Nhờ đó, khách hàng luôn nhận được phương án tối ưu giữa chất lượng và chi phí.

Liên hệ ngay với Max Electric để được tư vấn miễn phí, nhận bản vẽ sơ đồ nguyên lý và báo giá chi tiết cho hệ thống tủ điều khiển 3 bơm chữa cháy phù hợp nhất với công trình của bạn.

Liên hệ tư vấn

Lý do nên chọn tủ điều khiển 3 bơm chữa cháy của Max Electric

Thiết kế chuẩn kỹ thuật PCCC quốc gia (TCVN 2622:1995, NFPA 20).
Linh kiện chính hãng từ LS, Schneider, ABB, đảm bảo độ bền và độ ổn định cao.
Gia công tại xưởng riêng, kiểm tra 100% trước khi bàn giao.
Hỗ trợ lắp đặt tận nơi và hướng dẫn vận hành chi tiết.
Bảo hành dài hạn, bảo trì trọn gói theo yêu cầu dự án.

Max Electric không chỉ là nhà cung cấp thiết bị mà còn là đối tác kỹ thuật tin cậy cho mọi công trình PCCC trên toàn quốc. Với kinh nghiệm thực tế trong nhiều dự án lớn từ nhà xưởng khu công nghiệp đến cao ốc văn phòng, chúng tôi tự tin mang đến cho khách hàng giải pháp vận hành an toàn, ổn định và tiết kiệm chi phí.

Kết luận

Trong mọi hệ thống phòng cháy chữa cháy, sự phối hợp chính xác giữa ba loại bơm đóng vai trò sống còn. Và để đảm bảo điều đó, tủ điều khiển 3 bơm chữa cháy chính là trung tâm điều khiển đáng tin cậy, giúp toàn bộ hệ thống vận hành tự động, an toàn và hiệu quả trong mọi tình huống.
