Tải Trọng An Toàn (SWL) Thang Máng Cáp

Trong thiết kế và thi công hệ thống Cơ điện (M&E), việc lựa chọn kích thước thang máng cáp (Rộng x Cao) mới chỉ giải quyết được bài toán về không gian chứa cáp (Hệ số lấp đầy). Để đảm bảo hệ thống không bị võng, sập hay đứt gãy trong suốt vòng đời dự án, các kỹ sư bắt buộc phải tính toán đến Tải trọng an toàn (SWL - Safe Working Load).

Vậy tải trọng SWL là gì? Làm thế nào để cân bằng giữa độ dày vật liệu, khoảng cách giá đỡ và tải trọng cáp thực tế? Bài viết dưới đây của đội ngũ chuyên gia Max Electric VN sẽ giải phẫu chi tiết dựa trên các tiêu chuẩn quốc tế IEC 61537 và NEMA VE1.

Xem thêm: Thang Máng Cáp là gì? cấu tạo và ưu điểm của thang máng cáp

Liên hệ báo giá

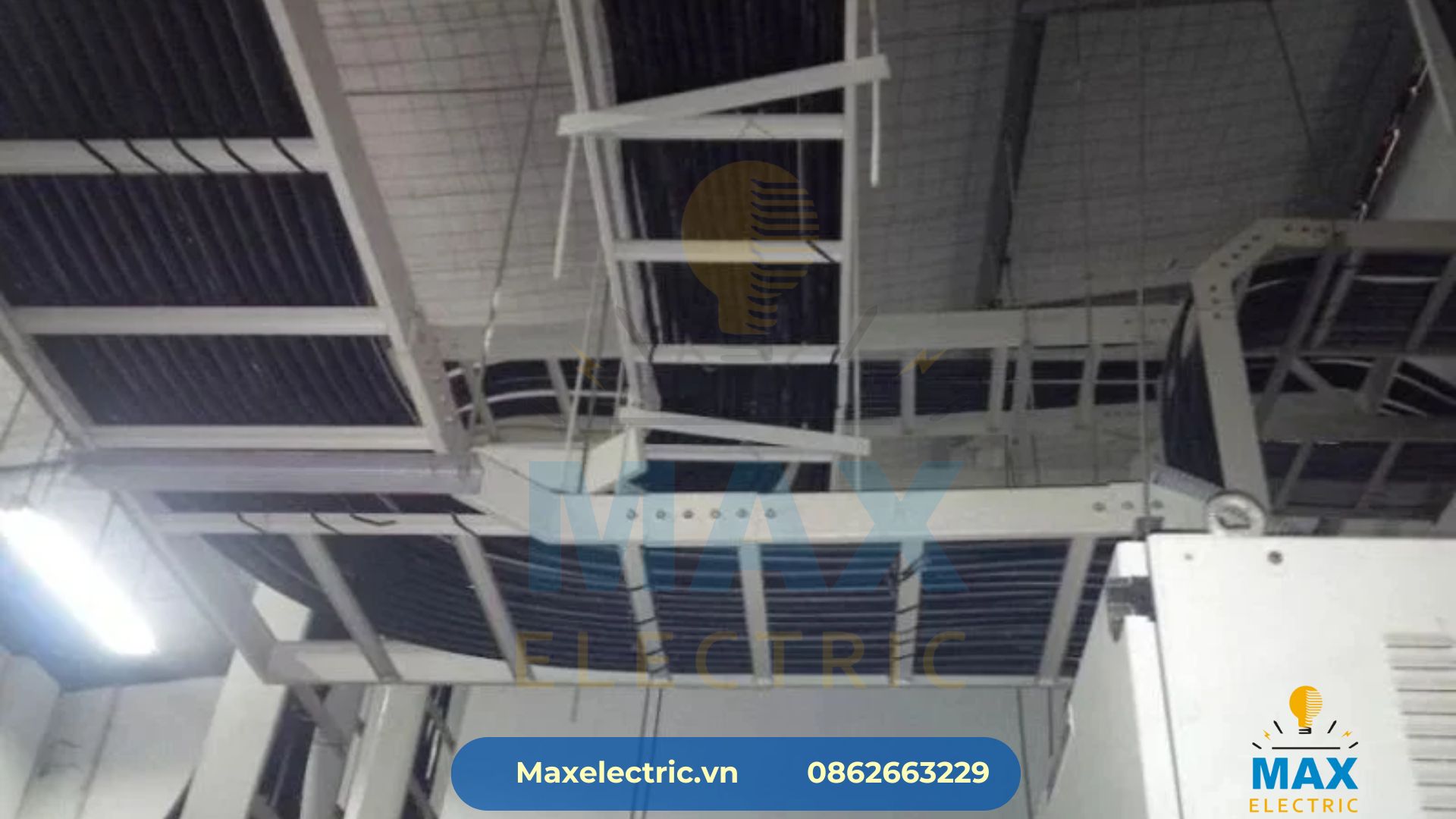

Tải Trọng An Toàn (SWL) Của Thang Máng Cáp Là Gì?

Tải trọng an toàn (SWL - Safe Working Load), đôi khi còn gọi là tải trọng làm việc cho phép, là khối lượng cáp tối đa (tính bằng kg/m hoặc N/m) mà một tuyến thang máng cáp có thể chịu đựng một cách an toàn mà không bị biến dạng vĩnh viễn hoặc vượt quá độ võng (Deflection) cho phép.

Theo tiêu chuẩn IEC 61537, khi thang máng cáp chịu tải trọng SWL, độ võng tại điểm giữa của hai giá đỡ không được vượt quá 1/100 khoảng cách giữa hai giá đỡ đó (Ví dụ: Khoảng cách giá đỡ là 2000mm, độ võng tối đa cho phép là 20mm).

Nếu vượt quá mức SWL, hệ thống sẽ chuyển từ trạng thái biến dạng đàn hồi sang biến dạng dẻo (móp méo, gập thành máng), gây đứt gãy gá đỡ và nguy hiểm nghiêm trọng đến cáp động lực bên trong.

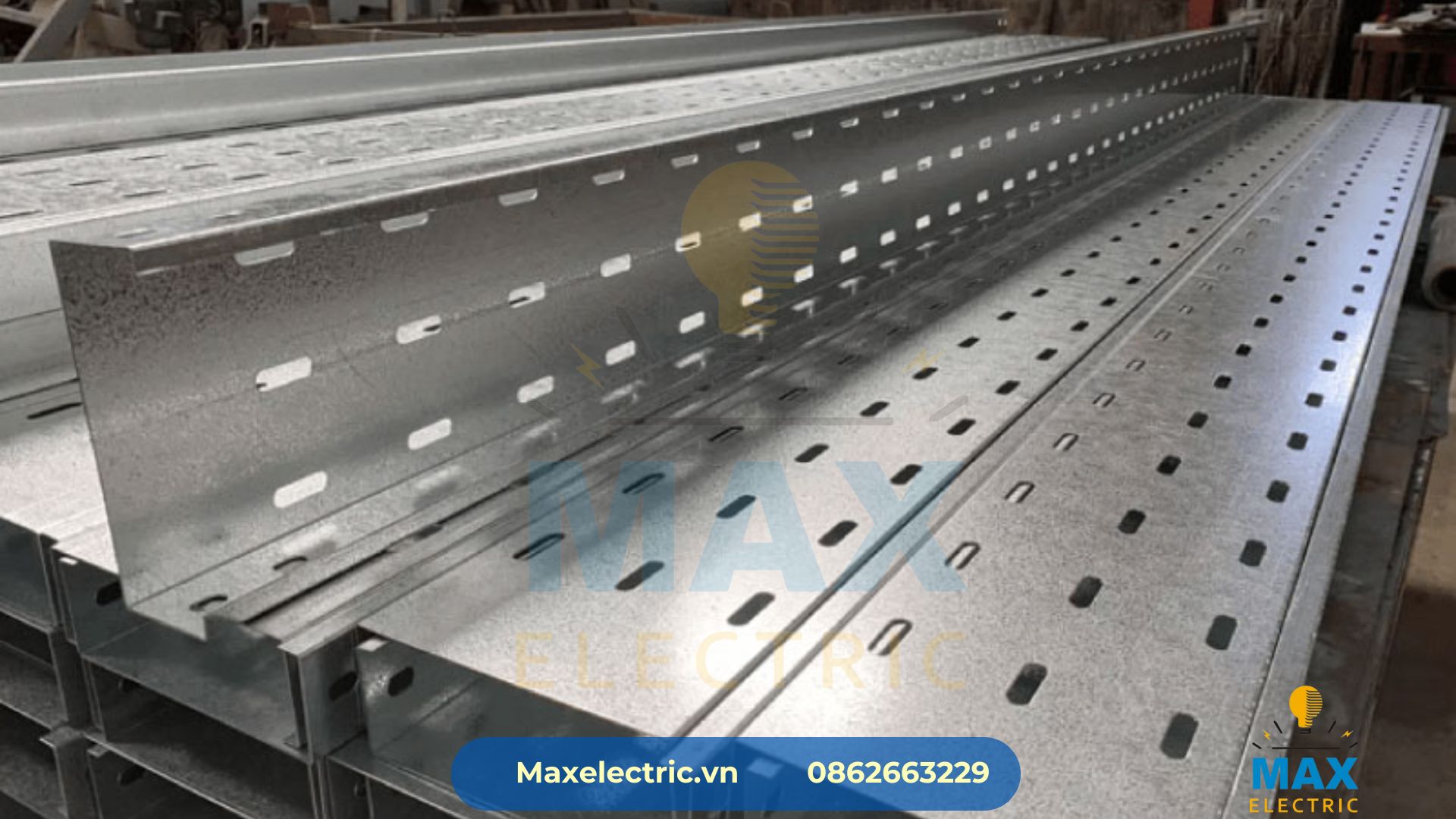

3 Yếu Tố Quyết Định Khả Năng Chịu Tải Của Thang Máng Cáp

Khả năng chịu tải của một tuyến máng cáp không phải là một con số cố định, mà là một hàm số phụ thuộc vào 3 biến số ngữ cảnh (Contextual Variables) sau:

Độ Dày Vật Liệu (Material Thickness)

Đây là yếu tố trực quan nhất. Độ dày vật liệu (tôn đen, thép mạ kẽm, inox) tỷ lệ thuận với khả năng chịu tải.

Tôn mỏng (0.8mm - 1.0mm): Phù hợp cho máng cáp tín hiệu, cáp mạng (nhẹ) hoặc máng cáp kích thước nhỏ (W100 - W200).
Tôn trung bình (1.2mm - 1.5mm): Tiêu chuẩn phổ biến nhất cho khay cáp, máng cáp chứa cáp động lực tại các tòa nhà thương mại.
Tôn dày (2.0mm - 2.5mm): Bắt buộc dùng cho thang cáp trục đứng, máng cáp kích thước lớn (W600 - W1000) hoặc các tuyến cáp treo ở khoảng cách giá đỡ xa.

Khoảng Cách Giá Đỡ (Support Span)

Tải trọng SWL tỷ lệ nghịch với khoảng cách giữa hai giá đỡ (Support/Bracket). Khoảng cách giá đỡ càng xa, khả năng chịu tải của máng cáp trên mỗi mét chiều dài càng giảm.

So sánh thực tế: Cùng một cây máng cáp 2.0mm, nếu bạn đặt giá đỡ cách nhau 1.5 mét, nó có thể chịu được 100kg/m. Nhưng nếu bạn kéo dãn khoảng cách giá đỡ ra 3.0 mét, khả năng chịu tải có thể giảm rớt xuống chỉ còn 30kg/m.

Cấu Trúc Khung Chịu Lực (Profile Design)

Kiểu dáng cơ khí ảnh hưởng lớn đến độ cứng (Rigidity).

Thang cáp (Cable Ladder): Có cấu trúc khung chữ H vững chắc, khả năng chịu tải lớn nhất, dầm cáp cực tốt.
Đường gân tăng cứng: Các nhà sản xuất uy tín như Max Electric VN thường chấn thêm các đường gân dọc theo sườn máng hoặc dưới đáy máng cáp kín để tăng mô-men quán tính, giúp tăng SWL lên 15-20% mà không cần tăng độ dày vật liệu.

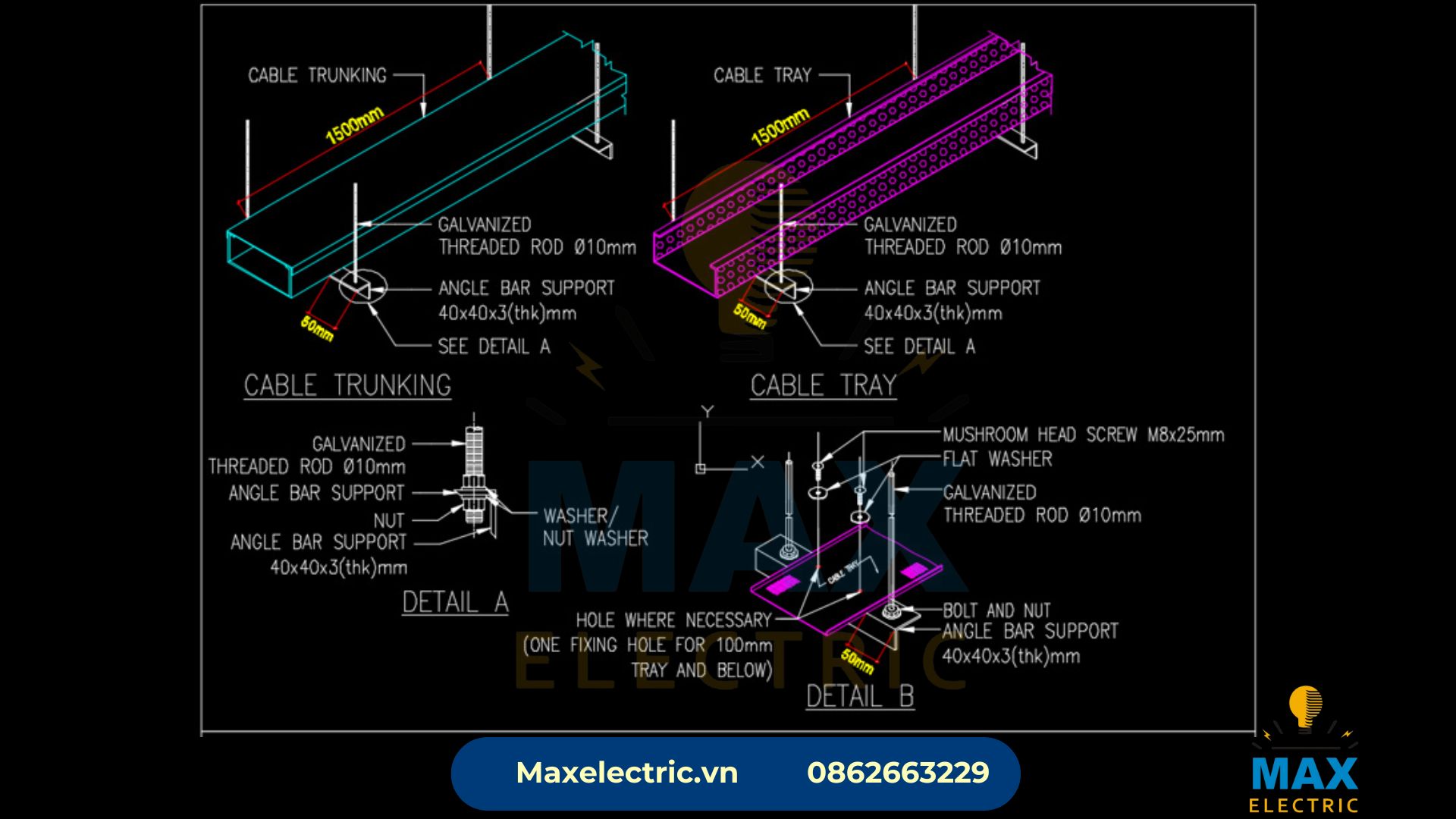

Hướng Dẫn Đọc Biểu Đồ Tải Trọng (Load Chart) Trong Thiết Kế

Để thiết kế chuẩn, kỹ sư QS hoặc nhà thầu cần yêu cầu nhà sản xuất cung cấp Biểu đồ tải trọng (Load Chart) hoặc Bảng test SWL.

Cách tra cứu gồm 3 bước:

Tính tổng trọng lượng cáp (kg/m): Tra catalogue của hãng cáp điện (Cadivi, LS...) để cộng dồn trọng lượng của tất cả các sợi cáp chạy trên máng.
Xác định khoảng cách giá đỡ (m): Dựa trên kết cấu xà gồ hoặc trần bê tông tại công trường (Thường là 1.5m hoặc 2.0m).
Chiếu lên biểu đồ: Gióng từ cột "Khoảng cách giá đỡ" lên đường cong "Tải trọng cáp". Điểm giao nhau sẽ chỉ ra độ dày tôn (Thickness) cần thiết. Nhớ cộng thêm 20% hệ số an toàn (Safety Factor) cho việc nâng cấp sau này.

FAQ: Trả Lời Nhanh Về Tải Trọng Thang Máng Cáp (Boolean Questions)

Để giúp các kỹ sư ra quyết định nhanh chóng, chuyên gia của chúng tôi giải đáp các câu hỏi thường gặp nhất:

Hỏi: Thang máng cáp dày 1.0mm có chịu được hệ thống cáp động lực từ tủ MSB không?

Đáp: Không. Cáp động lực từ tủ MSB thường có tiết diện lớn (từ 70mm2 đến 240mm2, lõi đồng rất nặng). Máng cáp 1.0mm quá mỏng, sẽ bị võng bụng hoặc xoắn vặn. Đối với cáp MSB, độ dày tối thiểu phải từ 1.5mm đến 2.0mm kết hợp giá đỡ dày đặc.

Hỏi: Có được phép đi người lên thang máng cáp trong quá trình thi công không?

Đáp: Tuyệt đối Không. Tải trọng SWL được tính toán phân bố đều (Distributed Load) cho dây cáp nằm tĩnh. Việc công nhân giẫm lên máng tạo ra tải trọng điểm (Point Load) cục bộ cực lớn, sẽ lập tức làm bẹp máng và gãy giá đỡ, vi phạm nghiêm trọng quy tắc an toàn.

Hỏi: Máng cáp mạ kẽm nhúng nóng có khả năng chịu tải tốt hơn máng sơn tĩnh điện không?

Đáp: Có, nhưng không đáng kể. Lớp kẽm nhúng nóng gia tăng thêm một lượng vật liệu mỏng bọc ngoài phôi thép, giúp tăng độ cứng lên một chút so với sơn tĩnh điện. Tuy nhiên, yếu tố quyết định chính vẫn là độ dày phôi thép gốc (Base Metal Thickness) trước khi mạ.

Giải Pháp Gia Công Thang Máng Cáp Chịu Tải Cao Tại Max Electric VN

Lựa chọn sai độ dày vật liệu vì ham giá rẻ là nguyên nhân số 1 khiến các nhà thầu M&E phải "đền" hệ thống vì bị Tư vấn giám sát từ chối nghiệm thu.

Tại Max Electric VN, chúng tôi không chỉ bán vật tư, chúng tôi cung cấp sự an tâm cho công trình:

Vật liệu chuẩn Zem: Cam kết độ dày tole chuẩn 100% (1.0mm, 1.2mm, 1.5mm, 2.0mm...), sai số nằm trong giới hạn dung sai cho phép của TCVN.
Công nghệ chấn CNC Amada: Tạo hình chính xác các đường gân tăng cứng, tối ưu hóa cấu trúc chịu lực cho khay cáp và máng cáp.
Tư vấn thiết kế miễn phí: Đội ngũ kỹ sư sẽ giúp bạn bóc tách bản vẽ, kiểm tra tải trọng SWL và đưa ra độ dày tối ưu nhất: Vừa an toàn tuyệt đối, vừa không lãng phí ngân sách.
