Cách Chọn Kích Thước Thang Máng Cáp Theo Tiết Diện Dây Dẫn Chuẩn NEC

Trong thiết kế hệ thống Cơ điện (M&E), việc chọn sai kích thước thang máng cáp sẽ dẫn đến hai hậu quả nghiêm trọng. Nếu chọn máng quá nhỏ, cáp điện sẽ bị chèn ép, không có không gian tản nhiệt dẫn đến nguy cơ chập cháy. Ngược lại, nếu chọn máng quá lớn so với lượng cáp thực tế sẽ gây lãng phí ngân sách vật tư của Chủ đầu tư và chiếm dụng không gian trần thạch cao.

Vậy làm thế nào để chọn đúng kích thước chiều Rộng (W) và chiều Cao (H) của máng cáp? Bí quyết nằm ở việc tính toán Hệ số lấp đầy (Fill Factor). Bài viết dưới đây từ các chuyên gia Max Electric VN sẽ hướng dẫn bạn quy trình tính toán chuẩn xác nhất dựa trên tiêu chuẩn NEC (National Electrical Code).

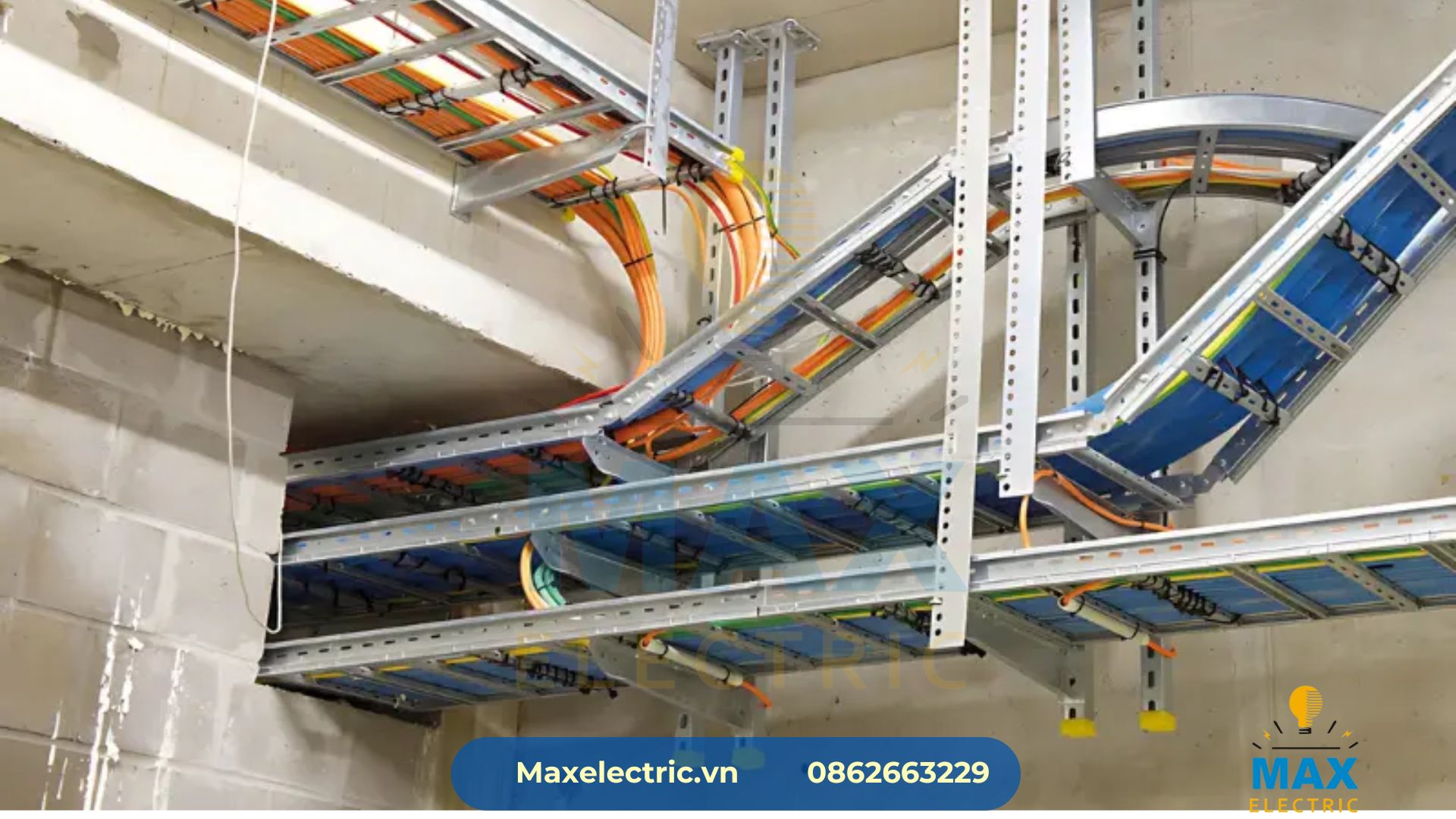

Hệ Số Lấp Đầy (Fill Factor) Là Gì?

Hệ số lấp đầy là tỷ lệ phần trăm diện tích bị chiếm dụng bởi các sợi cáp so với tổng diện tích mặt cắt ngang bên trong của máng cáp.

Theo tiêu chuẩn quốc tế, bạn tuyệt đối không được nhét đầy 100% cáp vào máng. Không gian trống còn lại đóng vai trò là "khe thoáng" để không khí lưu thông, tản nhiệt cho vỏ cáp và dự phòng cho việc nâng cấp hệ thống sau này.

Tiêu chuẩn hệ số lấp đầy an toàn:

Cáp động lực (Power Cables): Hệ số lấp đầy tối đa là 40% - 50%.
Cáp tín hiệu, điều khiển, cáp mạng (Data/Control Cables): Sinh nhiệt thấp hơn, hệ số lấp đầy cho phép từ 20% - 30% (do cáp nhỏ, khoảng hở giữa các sợi cáp đã khá lớn).
Hệ số dự phòng tương lai (Future Reserve): Luôn luôn cộng thêm 20% không gian trống để tiện cho việc kéo thêm cáp sau này mà không phải lắp tuyến máng mới.

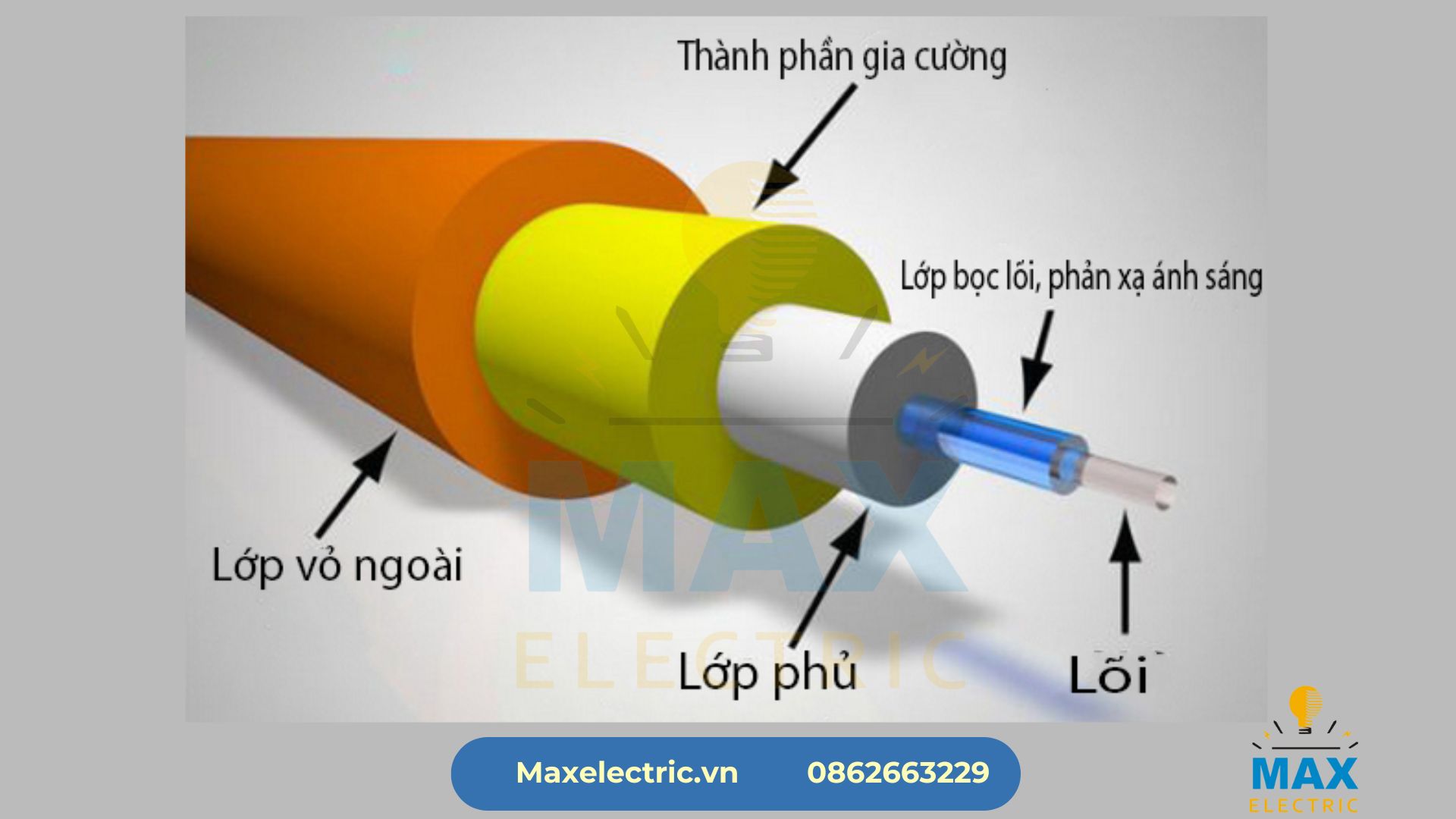

Sai Lầm Phổ Biến: Nhầm Lẫn "Tiết Diện Lõi Đồng" Và "Đường Kính Ngoài"

Rất nhiều kỹ sư mắc sai lầm khi lấy trực tiếp thông số tiết diện danh định của cáp (ví dụ cáp 3x95+1x50mm2) để tính diện tích. Thực tế, con số 95mm2 chỉ là tiết diện của lõi đồng bên trong.

Để tính toán chính xác, bạn bắt buộc phải tra catalogue của hãng dây cáp điện (Cadivi, LS Vina...) để lấy Đường kính ngoài cùng (Outer Diameter - OD) - bao gồm cả lớp cách điện XLPE, lớp bọc PVC, và lớp giáp thép (nếu có).

Công thức tính diện tích chiếm chỗ của 1 sợi cáp: Thay vì dùng công thức tính diện tích hình tròn phức tạp, kỹ sư thường dùng công thức diện tích hình vuông bao ngoài (bởi vì khi xếp cáp, các khoảng trống hình bầu dục giữa các sợi cáp không thể nhét thêm gì vào được).

S(cáp) = OD x OD (Trong đó: OD là đường kính ngoài cùng của cáp).

Quy Trình 3 Bước Tính Kích Thước Thang Máng Cáp

Bước 1: Tính tổng diện tích cáp thực tế (S_tổng)

Liệt kê tất cả các sợi cáp sẽ đi trên cùng một tuyến máng, lấy bình phương đường kính ngoài (OD x OD) của từng sợi rồi cộng dồn lại.

S_tổng = (OD1 x OD1) + (OD2 x OD2) + ... + (ODn x ODn)

Bước 2: Tính diện tích mặt cắt ngang yêu cầu của máng cáp (S_máng)

Áp dụng công thức chia cho Hệ số lấp đầy (ví dụ chọn 40% cho hệ cáp hỗn hợp).

S_máng = S_tổng / 0.4

Bước 3: Chọn kích thước W x H tiêu chuẩn

Có được S_máng, bạn áp dụng công thức S_máng = W (Rộng) x H (Cao). Thường chúng ta sẽ ấn định trước chiều cao H (ví dụ H=100mm hoặc H=50mm) sau đó suy ra chiều rộng W và chọn kích thước làm tròn lên theo tiêu chuẩn của nhà máy.

Bài Toán Ví Dụ Thực Tế Tại Công Trường

Đề bài: Nhà thầu cần kéo một lộ cáp từ Tủ điện tổng (MSB) ra tủ nhánh, bao gồm:

4 sợi cáp động lực CXV 4x70mm2 (Tra catalogue Cadivi có đường kính ngoài OD = 35mm).
10 sợi cáp điều khiển CVV 3x2.5mm2 (Đường kính ngoài OD = 12mm).
Hỏi: Cần đặt nhà máy gia công khay cáp kích thước bao nhiêu?

Lời giải:

Bước 1: Tính tổng diện tích cáp (S_tổng)

Diện tích 4 sợi cáp động lực: 4 x (35 x 35) = 4,900 mm²
Diện tích 10 sợi cáp điều khiển: 10 x (12 x 12) = 1,440 mm²
S_tổng = 4,900 + 1,440 = 6,340 mm²

Bước 2: Tính diện tích khay cáp cần thiết (S_máng)

Áp dụng hệ số lấp đầy an toàn 40% (0.4)
S_máng = 6,340 / 0.4 = 15,850 mm²

Bước 3: Chọn kích thước tiêu chuẩn

Giả sử chọn chiều cao khay cáp thông dụng là H = 100mm.
Chiều rộng máng yêu cầu: W = 15,850 / 100 = 158.5 mm.
Cộng thêm 20% dự phòng tương lai: 158.5 x 1.2 = 190.2 mm.

Kết luận: Kích thước khay cáp được tính toán là W190 x H100. Kỹ sư sẽ làm tròn lên theo kích thước tiêu chuẩn của nhà sản xuất và đặt hàng loại Khay cáp đục lỗ W200 x H100 (mm).

Lưu Ý Về Khả Năng Chịu Tải Trọng Của Máng Cáp

Bên cạnh việc tính toán kích thước W x H, bạn cần lưu ý đến tổng trọng lượng của cáp. Nếu khối lượng cáp quá nặng (ví dụ nhiều sợi cáp đồng tiết diện lớn), dù máng cáp có kích thước W200xH100 chứa vừa dây, nhưng nếu độ dày tole chỉ 1.0mm thì máng sẽ bị võng, sập gãy. Lúc này, kỹ sư cần phối hợp với nhà máy gia công để tăng Độ dày vật liệu (Thickness) lên 1.5mm hoặc 2.0mm.
