Tiêu Chuẩn Lắp Đặt Thang Máng Cáp Điện Chuẩn PCCC

Trong quá trình thi công hệ thống Cơ điện (M&E), việc mua được vật tư tốt mới chỉ là một nửa chặng đường. Thi công và lắp đặt hệ thống thang máng cáp điện (Cable Tray System) sai kỹ thuật không chỉ khiến nhà thầu bị Tư vấn giám sát (TVGS) đình chỉ thi công, phạt tiến độ mà còn đối mặt với nguy cơ thảm họa chập cháy, không thể vượt qua vòng nghiệm thu của Cảnh sát PCCC.

Với hơn 10 năm kinh nghiệm sản xuất và đồng hành cùng hàng trăm Tổng thầu cơ điện lớn nhỏ, đội ngũ Kỹ sư tại Nhà máy Max Electric VN đã đúc kết và tổng hợp lại toàn bộ Tiêu chuẩn lắp đặt thang máng cáp dựa trên TCVN 9208:2012 và tiêu chuẩn quốc tế NEC, NEMA.

Bài viết này là cuốn cẩm nang toàn diện nhất giúp bạn trả lời mọi câu hỏi mang tính sống còn trên công trường: Khoảng cách giá đỡ bao nhiêu là chuẩn? Nối tiếp địa thế nào cho đúng? Làm sao để đi cáp không bị quá nhiệt?

Các Khái Niệm Tiêu Chuẩn Cơ Bản Cần Nắm

Trước khi bắt tay vào khoan cắt hay treo máng, Kỹ sư hiện trường cần định hình rõ hệ thống pháp lý và tiêu chuẩn kỹ thuật chi phối hạng mục này:

TCVN 9208:2012: Lắp đặt cáp và dây điện cho các công trình công nghiệp. Là bộ tiêu chuẩn cốt lõi của Việt Nam quy định về hệ thống đường dẫn cáp.
NEMA VE 1 / VE 2 (Mỹ): Tiêu chuẩn quốc tế quy định về sản xuất và thực hành lắp đặt hệ thống khay cáp kim loại.
QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, chi phối trực tiếp đến việc chống cháy lan qua các trục kỹ thuật (Shaft) chứa thang máng cáp.

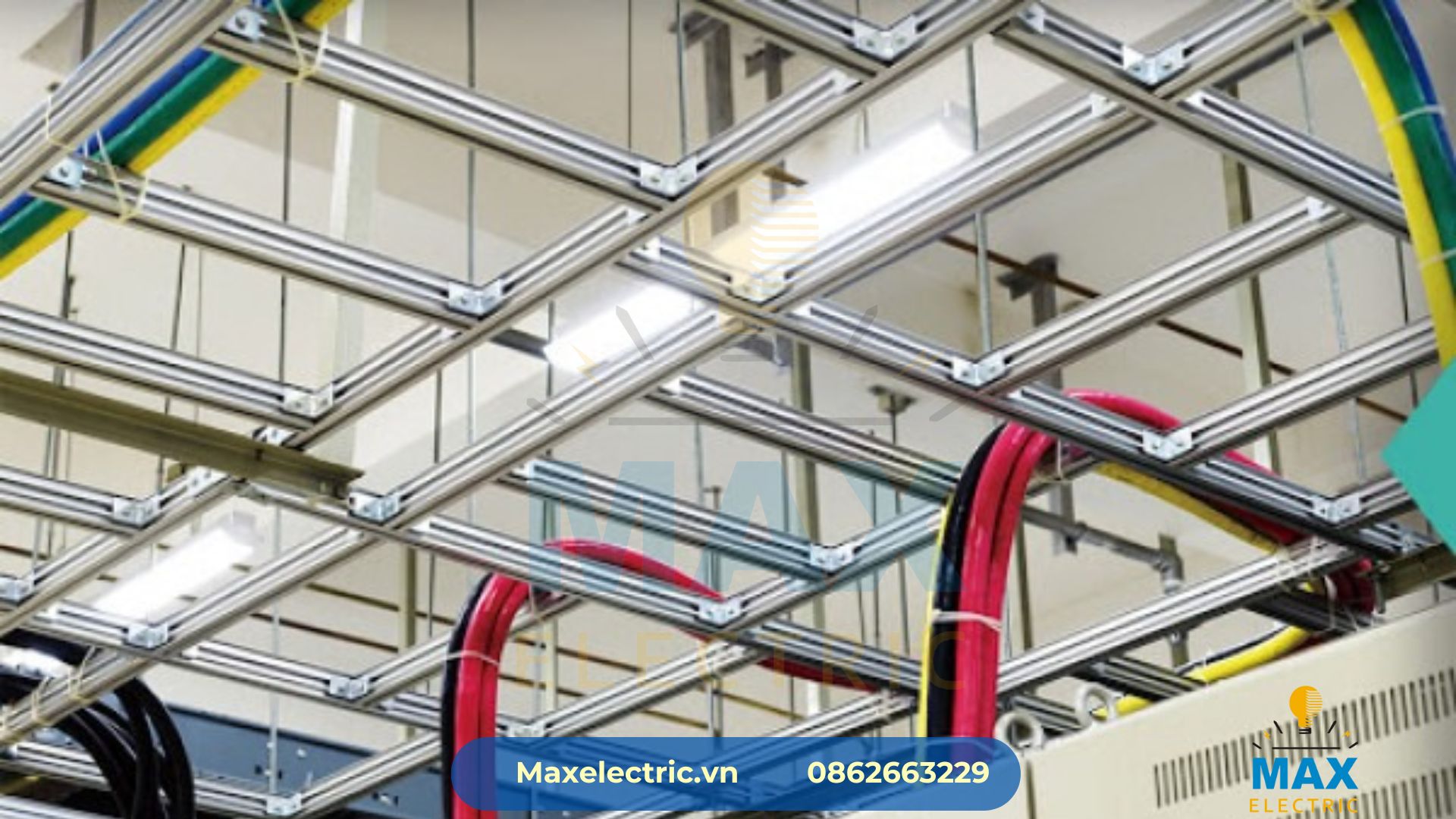

Information Gain: 4 Tiêu Chuẩn Kỹ Thuật Cốt Lõi Khi Lắp Đặt Thang Máng Cáp

Nhiều đội thợ thi công theo "thói quen" mà không biết rằng chỉ một sai số nhỏ cũng có thể làm sập toàn bộ hệ thống đỡ cáp trị giá hàng tỷ đồng. Dưới đây là 4 quy chuẩn "bất di bất dịch":

Tiêu chuẩn về Khoảng cách Giá đỡ (Support Spacing)

Giá đỡ (Support) là hệ thống ty ren, quang treo chữ U, hoặc giá đỡ chữ V áp tường dùng để gánh chịu toàn bộ tải trọng của hệ thống cáp.

Khoảng cách tiêu chuẩn: Theo NEMA VE 2, khoảng cách an toàn nhất giữa 2 điểm giá đỡ (Span) là từ 1.5 mét đến 2.0 mét.
Lưu ý đặc biệt từ Max Electric VN: Nếu sử dụng khay cáp đục lỗ có độ dày mỏng (1.0mm - 1.2mm) để đi cáp nặng, khoảng cách bắt buộc phải rút ngắn xuống 1.2 mét - 1.5 mét để tránh hiện tượng võng (Deflection) ở giữa thân máng. Bất kỳ mối nối nào (giữa 2 cây máng) cũng phải có giá đỡ phụ cách điểm nối không quá 600mm.

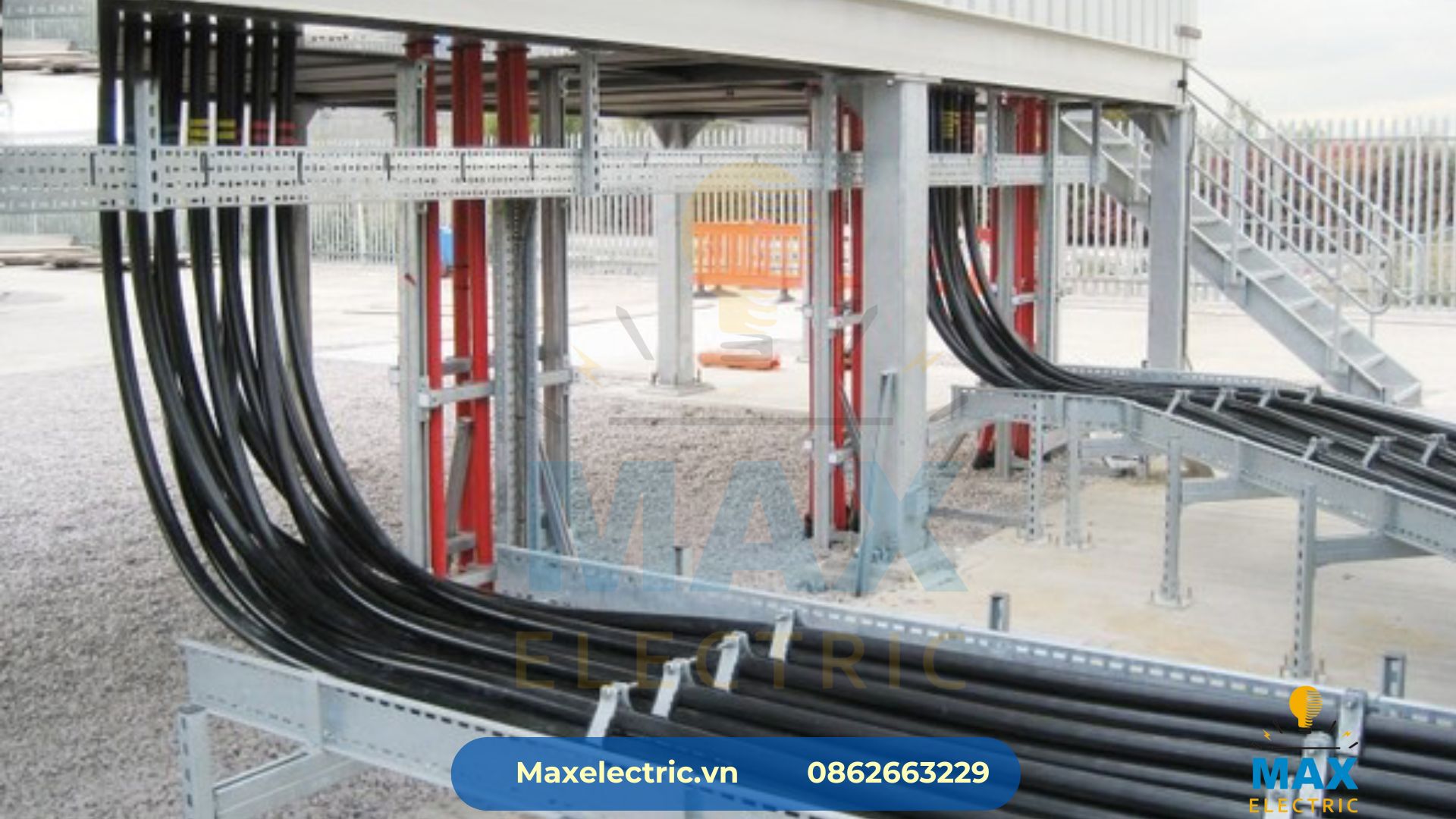

Hệ số Lấp đầy cáp (Cable Fill Ratio)

Tuyệt đối không bao giờ nhét cáp đầy tràn 100% lên tới mép thang máng cáp. Điều này gây ủ nhiệt, làm chảy lớp cách điện XLPE.

Đối với cáp động lực / cáp tín hiệu: Tỷ lệ lấp đầy tối đa chỉ được phép từ 40% đến 50% diện tích mặt cắt ngang của thân máng. Không gian còn lại dành cho không khí đối lưu tản nhiệt.
Cáp điện phải được rải theo lớp ngay ngắn, dùng lạt nhựa (dây thít) buộc cố định vào tay thang cáp điện với khoảng cách 500mm/mối buộc đối với trục đứng và 1000mm/mối đối với trục ngang.

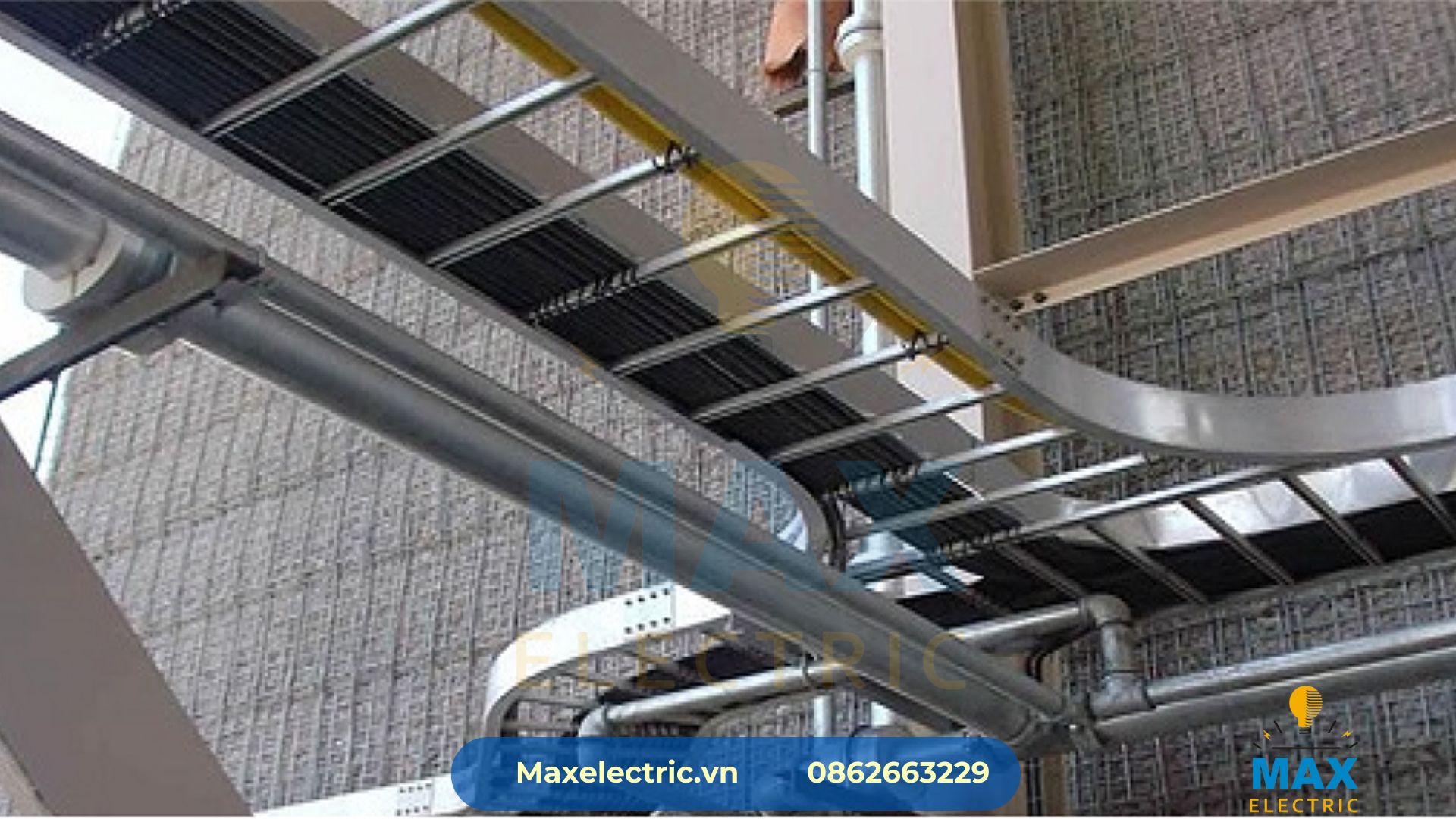

Quy chuẩn về Không gian thao tác (Clearance)

Để phục vụ việc bảo trì, bổ sung cáp sau này và tản nhiệt, hệ thống phải cách các chướng ngại vật theo kích thước tối thiểu:

Cách trần nhà (trần bê tông/thạch cao): Tối thiểu 300mm.
Cách các đường ống kỹ thuật khác (Ống nước, HVAC): Tối thiểu 150mm.
Nếu đi nhiều tầng thang máng cáp song song nhau, khoảng cách giữa các tầng (từ đáy máng trên đến nắp máng dưới) phải lớn hơn hoặc bằng 250mm.

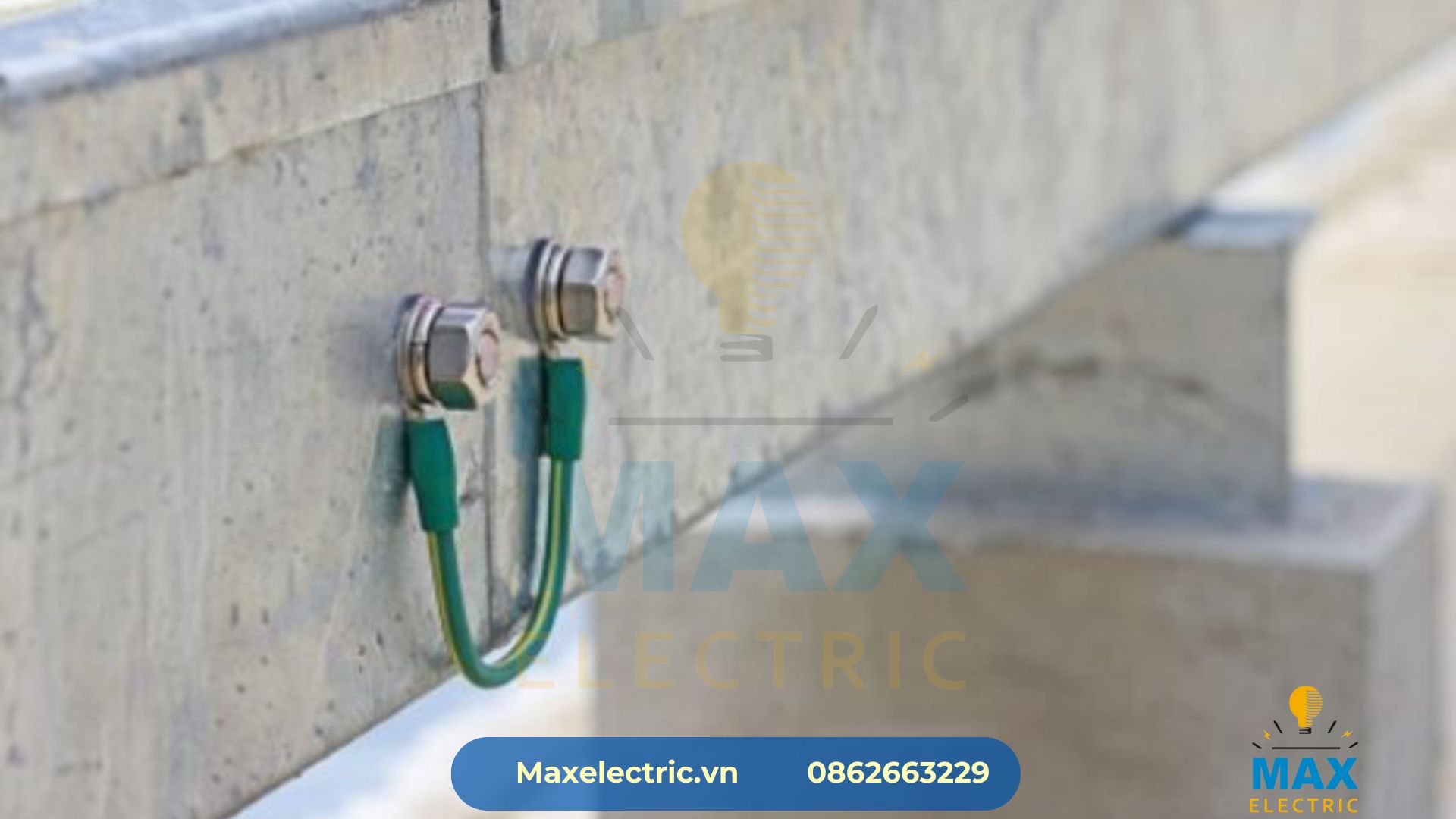

Tiêu chuẩn Nối Tiếp Địa (Grounding and Bonding)

Đây là lỗi khiến 80% các nhà thầu bị đánh trượt khi nghiệm thu điện trở. Máng cáp sơn tĩnh điện là vật liệu cách điện (do lớp sơn bao phủ). Tuy nhiên, lõi thép bên trong lại dẫn điện. Nếu có sợi cáp rò điện chạm vào thành máng, cả hệ thống sẽ bị nhiễm điện nguy hiểm.

Cách xử lý đúng: Tại các điểm nối giữa 2 cây máng cáp, bắt buộc phải cạo sạch một chút sơn (hoặc dùng bulong răng cưa phá sơn), sau đó bắt dây đồng bện tiếp địa (Bonding Jumper) vắt ngang qua khe nối.
Toàn bộ hệ thống máng cáp sau đó phải được kết nối bằng cáp Vàng/Xanh tiết diện lớn đưa về Bảng đồng tiếp địa chung của tòa nhà (Earth bar).

Liên hệ báo giá

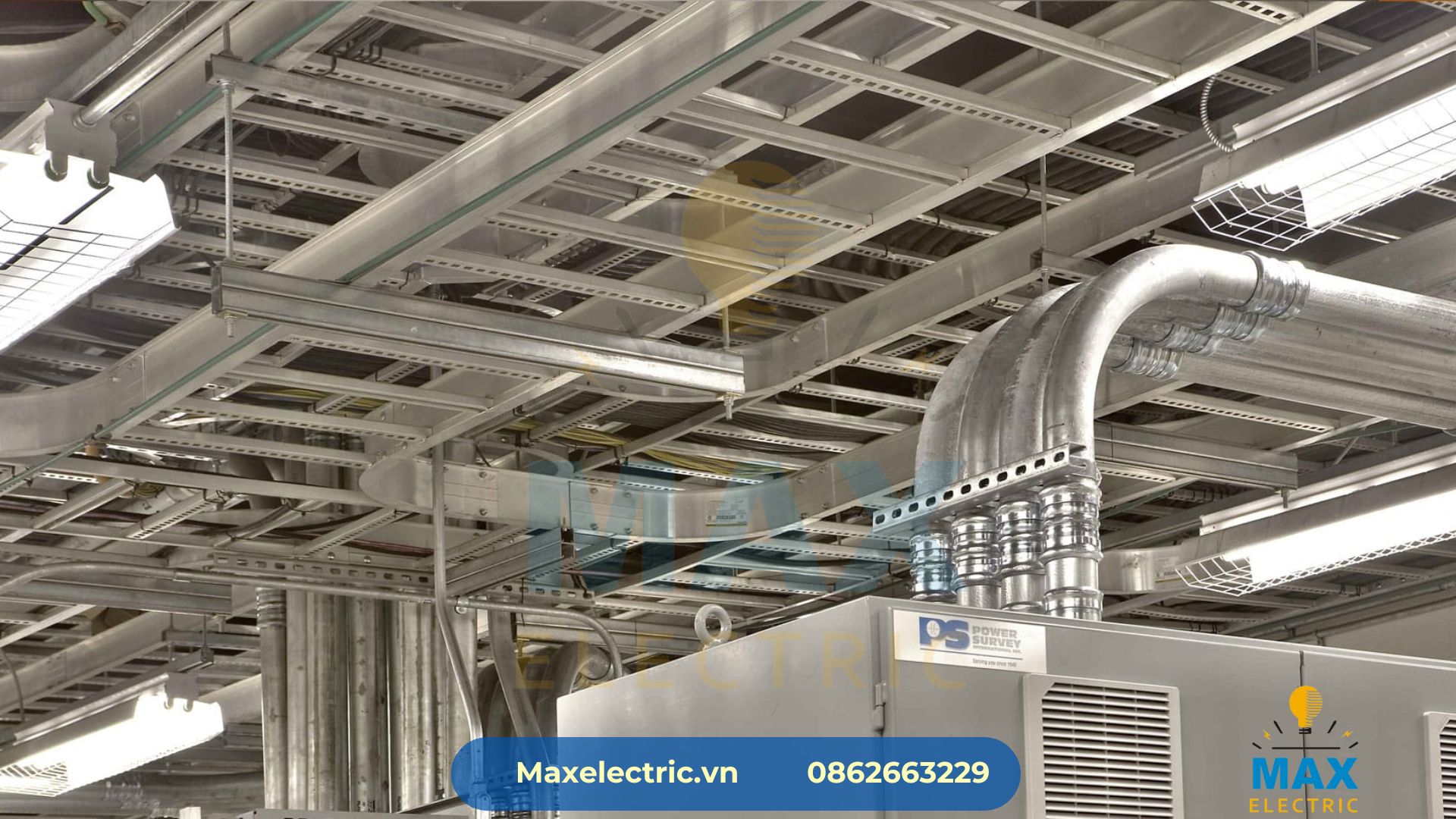

Rủi Ro & Lợi Ích Trong Thi Công

Để làm rõ sự khác biệt giữa Thợ cỏ và Kỹ sư chuyên nghiệp, hãy xem xét các tình huống xử lý trên công trường:

Tình huống 1: Cắt máng cáp mạ kẽm nhúng nóng bằng máy cắt tay (máy mài góc). Sai hay Đúng?

Hành vi sai lầm: Dùng máy mài góc cắt thẳng tay vào hệ thống máng cáp mạ kẽm nhúng nóng đang thi công. Tia lửa nhiệt độ cao sẽ đốt cháy hoàn toàn lớp kẽm bảo vệ tại mép cắt, làm lộ phôi thép. Chỉ sau 1 cơn mưa, chỗ cắt đó sẽ rỉ sét vàng khè và lan ra toàn bộ thân máng.
Giải pháp chuẩn xác: Hạn chế tối đa việc cắt gọt tại hiện trường bằng cách đặt gia công chính xác các phụ kiện co, tê từ xưởng Max Electric VN. Nếu bắt buộc phải cắt, phải xử lý mép cắt sạch bavia và xịt phủ ngay 2 lớp sơn mạ kẽm lạnh (Cold Galvanizing Spray) để bù đắp lại màng bảo vệ.

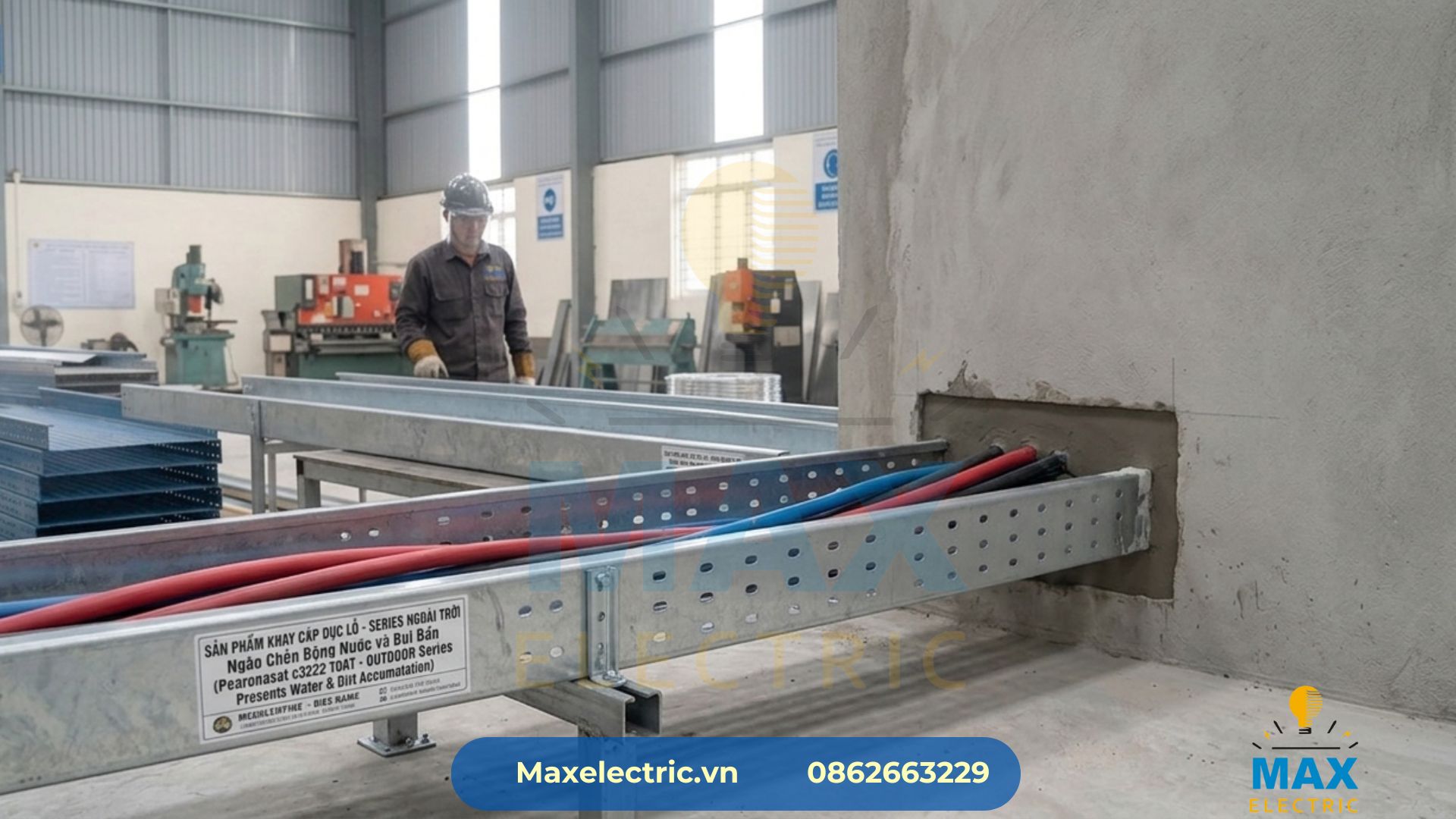

Tình huống 2: Máng cáp đi xuyên qua tường / sàn bê tông.

Rủi ro: Khi hỏa hoạn xảy ra, ngọn lửa và khói độc sẽ men theo khe hở giữa tường bê tông và máng cáp để cháy lan sang các phòng khác.
Lợi ích an toàn (Quy chuẩn PCCC): Bắt buộc phải sử dụng Keo bọt chống cháy (Firestop Sealant) hoặc Vữa chống cháy lấp đầy toàn bộ khoảng trống giữa máng cáp và lỗ mở của tường bê tông. Đồng thời, bên trong lòng máng cáp (khu vực đi xuyên tường) cũng phải được chèn bao cát chống cháy.

Đặc Quyền Chất Lượng Từ Nhà Máy Sản Xuất Max Electric VN

Tại sao việc lựa chọn đúng nhà cung cấp vật tư lại giúp bạn tiết kiệm đến 30% chi phí xử lý sự cố thi công?

Hiện nay, nhiều xưởng gia công nhỏ lẻ sử dụng máy dập tay cũ kỹ. Khi bạn mua máng cáp đục lỗ hoặc thang cáp từ họ, viền cắt sẽ chứa đầy bavia (các cạnh kim loại siêu sắc). Khi công nhân dùng tời kéo hàng tấn cáp điện trượt trên đó, lớp vỏ cách điện sẽ bị rạch nát tươm. Hậu quả là đền bù toàn bộ tiền dây điện và phá đi làm lại từ đầu.

Chọn Max Electric VN, chúng tôi bảo vệ công trình của bạn từ gốc:

Công nghệ CNC không bavia: Hệ thống cắt Laser Fiber và máy đột Amada (Nhật Bản) cho ra đời các sản phẩm thang cáp điện và máng cáp có mép chấn gập nhẵn thín. Tỉ lệ làm xước cáp trong quá trình thi công bằng 0%.
Kích thước chuẩn xác 100%: Các phụ kiện (Co ngang 90 độ, Tê ngã 3, Thập ngã 4) được lập trình cắt chuẩn theo bản vẽ Shop Drawing, khi lên công trường công nhân chỉ việc bắt bulong sập nắp là vừa khít, không cần đục phá, cắt gọt.
Phụ kiện đồng bộ: Cấp kèm đầy đủ Bát nối máng, dây đồng bện tiếp địa, bulong đầu dù M8 mạ kẽm (loại đầu dù trơn nằm bên trong máng để không cứa rách dây điện).

Liên hệ báo giá

Tổng Kết & Nhận Báo Giá Vật Tư Dự Án 2026

Nắm vững các tiêu chuẩn lắp đặt thang máng cáp không chỉ giúp hệ thống điện vận hành bền bỉ 30 - 50 năm, vượt qua sự kiểm định gắt gao của TVGS và PCCC, mà còn khẳng định uy tín của nhà thầu.

Nếu Quý khách hàng đang chuẩn bị triển khai thi công dự án và cần tìm kiếm một nhà máy sản xuất trực tiếp, Max Electric VN chính là đối tác chiến lược hoàn hảo.
