Tủ điện phân phối tổng MSB (Main Switchboard) là tủ điện hạ thế đặt ngay sau máy biến áp, tiếp nhận toàn bộ điện năng của công trình và phân phối xuống các tủ DB với dòng định mức từ 630A đến 6300A, thiết kế nhiều ngăn chức năng, theo tiêu chuẩn IEC 61439-1/2.

Cập nhật lần cuối: tháng 7/2026 - Biên soạn bởi đội ngũ kỹ sư Max Electric VN

Tủ điện phân phối tổng MSB (Main Switchboard) là tủ điện hạ thế đặt ngay sau máy biến áp, tiếp nhận toàn bộ điện năng của công trình và phân phối xuống các tủ DB với dòng định mức từ 630A đến 6300A, thiết kế nhiều ngăn chức năng, theo tiêu chuẩn IEC 61439-1/2.

Trong hệ thống điện phân cấp, MSB là tủ điện quan trọng nhất toàn bộ điện năng của nhà máy, tòa nhà hay khu công nghiệp đều đi qua tủ này trước khi phân phối đến thiết bị tiêu thụ. Thiết kế sai hoặc chọn sai thông số MSB ảnh hưởng trực tiếp đến an toàn toàn bộ hệ thống điện.

Là thành phần quan trọng nhất ở trong hệ thống điện, tủ điện tổng MSB được sử dụng vô cùng rộng rãi trong mạng điện hạ thế. Với có rất nhiều ưu điểm và thiết kế nổi bật, sản phẩm này sẽ giúp cho người sử dụng dễ dàng hơn trong việc điều khiển các thiết bị điện.

Tủ điện tổng MSB chất lượng - Ưu việt

Liên hệ báo giá

Tham khảo thêm: Tủ diện điều khiển động cơ

Tủ điện tổng MSB là gì và Ứng dụng

MSB là viết tắt của Main Switchboard- tủ phân phối tổng hạ thế. Đây là tủ điện đầu tiên sau trạm biến áp, tiếp nhận nguồn điện 380V/220V (3 pha, 50Hz) và phân phối xuống các tủ cấp dưới.

Vị trí MSB trong hệ thống phân cấp điện:

Tủ được thiết kế ra nhiều ngăn, mỗi ngăn tủ được thiết kế với các chức năng riêng biệt như là: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, và ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, và giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp đúng theo tiêu chuẩn IEC 60439-1.

Ngoài ra tủ điện tổng MSB còn có các chức năng:

Đóng cắt: Điều khiển việc đóng cắt nguồn điện cho toàn bộ hệ thống hoặc từng nhánh cụ thể.
Bảo vệ: Bảo vệ hệ thống điện khỏi các sự cố ngắn mạch, quá tải, rò rỉ điện...
Phân phối: Phân phối điện đến các tải tiêu thị khác nhau trong hệ thống.

Phân biệt nhanh MSB - MDB - DB: MSB nhận điện từ máy biến áp. MDB (Main Distribution Board) nhận điện từ MSB và phân phối cho khu vực lớn. DB (Distribution Board) là tủ nhánh cuối cùng trước khi điện đến thiết bị. Không phải mọi công trình đều có đủ 3 cấp công trình nhỏ có thể chỉ có MSB và DB.

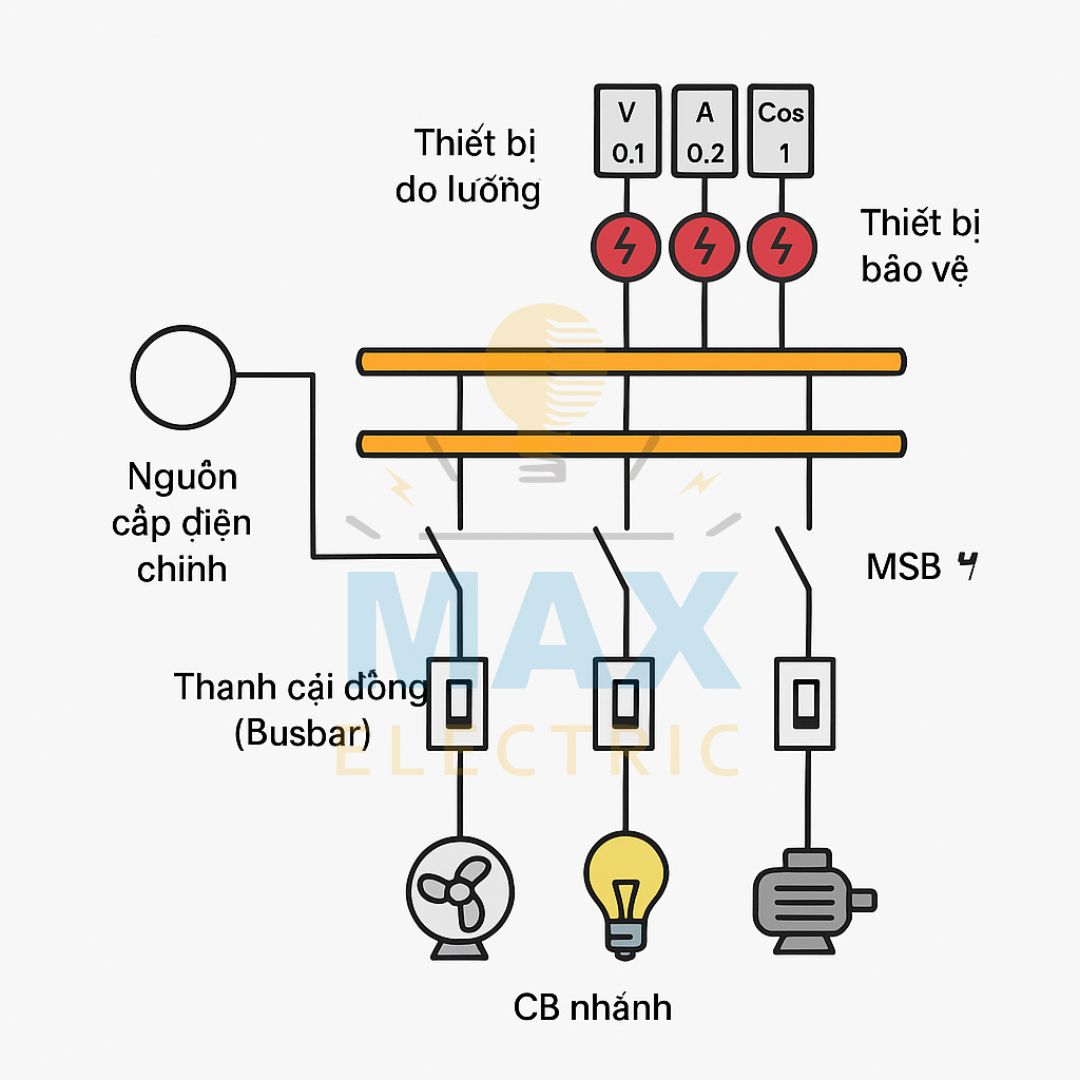

Sơ đồ nguyên lý tủ MSB

Sơ đồ nguyên lý tủ MSB thể hiện cách bố trí và kết nối các thiết bị bên trong tủ nhằm phân phối điện năng từ nguồn tổng đến các tủ nhánh hoặc tải lớn trong nhà máy, tòa nhà, hoặc công trình.

Một sơ đồ nguyên lý tủ MSB tiêu chuẩn thường bao gồm các thành phần chính như:

Nguồn cấp điện chính (lưới hoặc máy phát)
MCB/MCCB tổng: Aptomat tổng dùng để đóng/cắt toàn bộ hệ thống điện.
Thanh cái đồng (Busbar): Truyền tải dòng điện đến các thiết bị đầu ra.
CB nhánh: Các aptomat nhánh để điều khiển, bảo vệ từng khu vực hoặc hệ thống như điều hòa, chiếu sáng, động cơ...
Thiết bị đo lường: Đồng hồ Volt, Amp, Cos, đèn báo pha...
Thiết bị bảo vệ: Chống sét lan truyền, rơ-le nhiệt, bộ bảo vệ mất pha, quá áp...

Sơ đồ nguyên lý thường được vẽ dưới dạng 2D, mô phỏng kết nối các thành phần theo đúng thứ tự từ nguồn - thiết bị đóng cắt - tải. Tùy theo yêu cầu từng công trình, sơ đồ có thể thêm vào các thiết bị điều khiển tự động, bộ điều khiển tụ bù, ATS chuyển nguồn…

Thông số kỹ thuật tủ điện MSB

Liên hệ báo giá

Đặc điểm và cấu tạo của tủ điện tổng phân phối MSB

Đặc điểm:

Tủ điện tổng MSB được sử dụng ở trong các mạng điện hạ thế và cũng là thành phần quan trọng nhất trong hệ thống mạng phân phối điện.
Tủ điện tổng MSB do đã được thiết kế module hóa, gồm có nhiều ngăn, mỗi ngăn sẽ theo một chức năng riêng biệt như là : ngăn chứa ACB hoặc là MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, và ngăn đo đếm chống tổn thất….
Điện MSB cũng có thể được thiết kế để kéo ra kéo vào được , để có thể vận hành thuận lợi và an toàn nhất. Do đó sẽ có thể thay thế thiết bị nhanh chóng mà không cần phải ngắt đi nguồn điện.

Tủ điện tổng MSB thiết kế lắp đặt đáp ứng đầy đủ các thông số kỹ thuật và yêu cầu về cơ và điện dành cho các công trình .Các thiết bị lắp tủ như là thiết bị đóng cắt, thanh cái, hệ thống giá đỡ được thiết kế và bố trí hợp lý thuận lợi cho quá trình vận chuyển lắp đặt, đấu nối, cách vận hành và phát triển mở rộng khi có đã nhu cầu.
Tủ điện có thể đáp ứng được các thống số và yêu cầu về cơ và điện, hay các thiết bị bên trong, hệ thống giá đỡ được bố trí theo một cách hợp lý và thuận lợi đến cho việc giá lắp và đấu nối ở trong tủ.
Phụ kiện: Sử dụng các loại phụ kiện phổ biến và chất lượng tiện lợi đến cho việc lắp đặt và thay thế.
Vật liệu: Vỏ tủ điện được sản xuất làm từ chất liệu tôn tấm nhập khẩu đảm bảo các tiêu chuẩn công nghiệp của toàn cầu: JIS G3302 (Nhật Bản), En10142 (Châu Âu) và cả ASTM A653/A653-08 (Mỹ).
Bộ phận khung tủ sẽ được chế tạo từ chất liệu thép tấm chống gỉ, sơn tĩnh điện, và inox dày 1.2mm – 2.0mm cùng với cấp bảo vệ IP43 – IP55.

Cấu tạo tủ MSB

Một tủ điện tổng MSB điển hình bao gồm các thành phần chính sau:

Thùng tủ: Làm bằng kim loại, có tác dụng bảo vệ các thiết bị bên trong và cách điện với môi trường.
Thanh cái: Dẫn điện từ nguồn vào đến các thiết bị đóng cắt và các mạch phân phối.
Thiết bị đóng cắt: Bao gồm các contactor, cầu giao, aptomat... có chức năng đóng cắt và bảo vệ mạch điện.
Thiết bị bảo vệ: Gồm các rơ le nhiệt, rơ le dòng điện... để bảo vệ quá tải và ngắn mạch.
Thiết bị đo: Đồng hồ đo điện áp, dòng điện, công suất... để giám sát các thông số của hệ thống .
Các phụ kiện khác: Busbar, cáp điên, ống nổi, nhãn hiệu...

Quy trình sản xuất

Vỏ tủ MSB được sản xuất thông thường sẽ bằng tôn, sơn tĩnh điện, các thiết bị đóng cắt động lực trong tủ cũng được kết nối bằng hệ thanh cái đồng (Busbar) hay là dây điện động lực (thường sẽ dùng để đấu nối tụ bù).
Tủ có các mẫu mã đa dạng, phụ thuộc vào yêu cầu kỹ thuật cũng như là túi tiền của chủ đầu tư.
Hiện nay form tủ phổ biến, được sử dụng nhiều dành cho tủ MSB trong các nhà máy và cả công trình xây dựng cao tầng đó chính là form 3B.

cấu tạo tủ điện MSB

Phạm vi lắp đặt

Tủ điện tổng MSB được lắp đặt tại các phòng kỹ thuật điện tổng của các công trình công nghiệp và cả dân dụng như là nhà máy, xưởng công nghiệp, trung tâm thương mại, hay cao ốc văn phòng, chung cư, bệnh viện, trường học, và cảng, sân bay… Tủ điện tổng được bố trí ngay sau máy biến áp và trước tủ phân phối DB.

Các chức năng của tủ điện tổng MSB

Khoang tổng đầu vào.
Khoang chứa các át nhánh ra phụ tải điện
Khoang tụ bù.
Khoang để chuyển nguồn tự động (ATS).
Khoang liên lạc.
Số khoang các tủ MSB còn phụ thuộc vào tổng công suất, số lượng phụ tải, và loại phụ tải, hay nguyên lý hoạt động của từng nhà máy. Vì thế, mà tủ điện tổng MSB của mỗi nhà máy đều là khác nhau.

Kích thước:

Chiều cao là từ 1200 – 2200 mm
Chiều rộng là 600 – 1200 mm
Chiều sâu đó là 400 – 1250 mm

Liên hệ báo giá

Ưu điểm tủ điện tổng MSB

Có mức độ an toàn cao: Sử dụng các thiết bị điện chính hãng và vật liệu làm tủ có chất lượng cao, thiết kế theo đúng tiêu chuẩn của quốc tế.

Dễ lắp đặt:

Kiểu thiết kế theo từng khối có thể tách rời ra
Bố trí các thiết bị và đấu nối hợp lý.
Dễ dàng vận chuyển
Dễ dàng đấu nối ở tại công trường và có kết nối mở rộng

Dễ vận hành:

Tất cả các thiết bị đều sẽ được chỉ dẫn rõ ràng
Dễ tiếp cận để có thể bảo trì thiết bị

Giá thành cạnh tranh:

Sử dụng đến các loại thiết bị công nghệ tiên tiến
Được sản xuất bằng máy CNC

Tủ điện tổng MSB nên dùng thiết bị như thế nào?

Nói về các thiết bị trong tủ điện nên dùng loại nào thì các bạn cần phải chú ý 2 yếu tố sau:

Thiết bị dùng theo bản vẽ và có hồ sơ thiết kế
Thiết bị tùy theo túi tiền của chủ đầu tư.

Chất lượng tốt: Siemens, ABB, Eaton, Schneider, là các hãng có xuất xứ từ châu Âu, nước Mỹ, tương đương. Thiết bị dòng này cũng hay dùng trong các nhà máy có vốn đầu tư từ các nước ở châu Âu, nước Mỹ, các nhà máy đạt tiêu chuẩn và kỹ thuật yêu cầu cao.

Tủ điện phân phối MSB nên dùng thiết bị như thế nào?

Chất lượng trung bình: LS, Mitsubishi, Shihlin, là các hãng xuất xứ từ Hàn Quốc, Nhật Bản, Đài Loan, tương đương. Thiết bị dòng này sẽ sử dụng cho các nhà máy Hàn Quốc, Nhật, các nhà máy có quy mô hoạt động trung bình. Thiết bị phân khúc này hiện đang được sử dụng nhiều nhất ở tại Việt Nam.

Chất lượng không cao: Chint, Hyundai, Himel, là các hãng xuất xứ từ Trung Quốc, tương đương. Thiết bị phân khúc này được sử dụng chủ yếu dành cho các nhà máy có vốn đầu tư của Trung Quốc, Đài Loan, là các nhà máy yêu cầu có giá thành sản phẩm tốt.

Lợi ích khi mua tủ điện phân phối tổng MSB tại Max Electric VN

Sản phẩm do các công ty uy tín trực tiếp sản xuất nên giá thành sẽ cực tốt
Sản phẩm chính hãng, lắp đặt rất nhanh chóng, thiết bị uy tín của các thương hiệu lớn như là: ABB, Siemen, LS, Schneider...
Giá bán tốt
Chế độ bảo hành 12 tháng thiết bị và cả 24 tháng phần tủ điện
Hỗ trợ tư vấn và lựa chọn, vận chuyển, thi công, lắp đặt, hướng dẫn 24/7 hoặc sẽ có kỹ sư hướng đến dẫn tận nơi.
Kiểm tra định kỳ theo lịch để tránh bị hư hỏng nặng.

Lợi ích khi mua tủ điện phân phối tổng MSB

Hy vọng với những thông tin trên sẽ giúp cho các nhà đầu tư hiểu biết thêm cũng như biết cách lựa chọn ra sản phẩm tủ điện tổng MSB uy tín, chất lượng nhất có thể.

Liên hệ báo giá

Câu hỏi thường gặp về tủ điện MSB

MSB là viết tắt của gì?

MSB là viết tắt của Main Switchboard - tủ điện phân phối tổng hạ thế. Đặt ngay sau máy biến áp, tiếp nhận toàn bộ điện năng của công trình và phân phối xuống các tủ DB theo từng khu vực hoặc tầng.

Phân biệt MSB, MDB và DB như thế nào?

MSB nhận điện từ máy biến áp - là tủ đầu nguồn. MDB nhận điện từ MSB và phân phối cho khu vực lớn. DB là tủ nhánh cấp điện trực tiếp cho thiết bị. Chuỗi: Máy biến áp → MSB → MDB → DB → Tải.

Tủ MSB cần đặt ở đâu trong công trình?

Tủ MSB đặt trong phòng kỹ thuật điện tổng, thường ở tầng hầm hoặc tầng kỹ thuật, ngay sau máy biến áp. Phòng cần đảm bảo tối thiểu 800mm phía trước tủ, thông thoáng, nhiệt độ dưới 40°C và không bị ngập nước.

Tiêu chuẩn nào áp dụng cho tủ MSB tại Việt Nam?

Tủ MSB áp dụng IEC 61439-1/2 (bản hiện hành, thay IEC 60439 từ 2011) và TCVN 6592 tương đương. Thi công lắp đặt theo TCVN 9207:2012 và QCVN QTĐ-5:2009/BCT.

Dòng định mức tối đa của tủ MSB là bao nhiêu?

Tủ MSB có thể thiết kế với dòng định mức lên đến 6300A ở điện áp 690V AC. Thông số cụ thể phụ thuộc vào tổng công suất đặt của công trình — cần tính toán theo sơ đồ nguyên lý điện trước khi đặt hàng.
