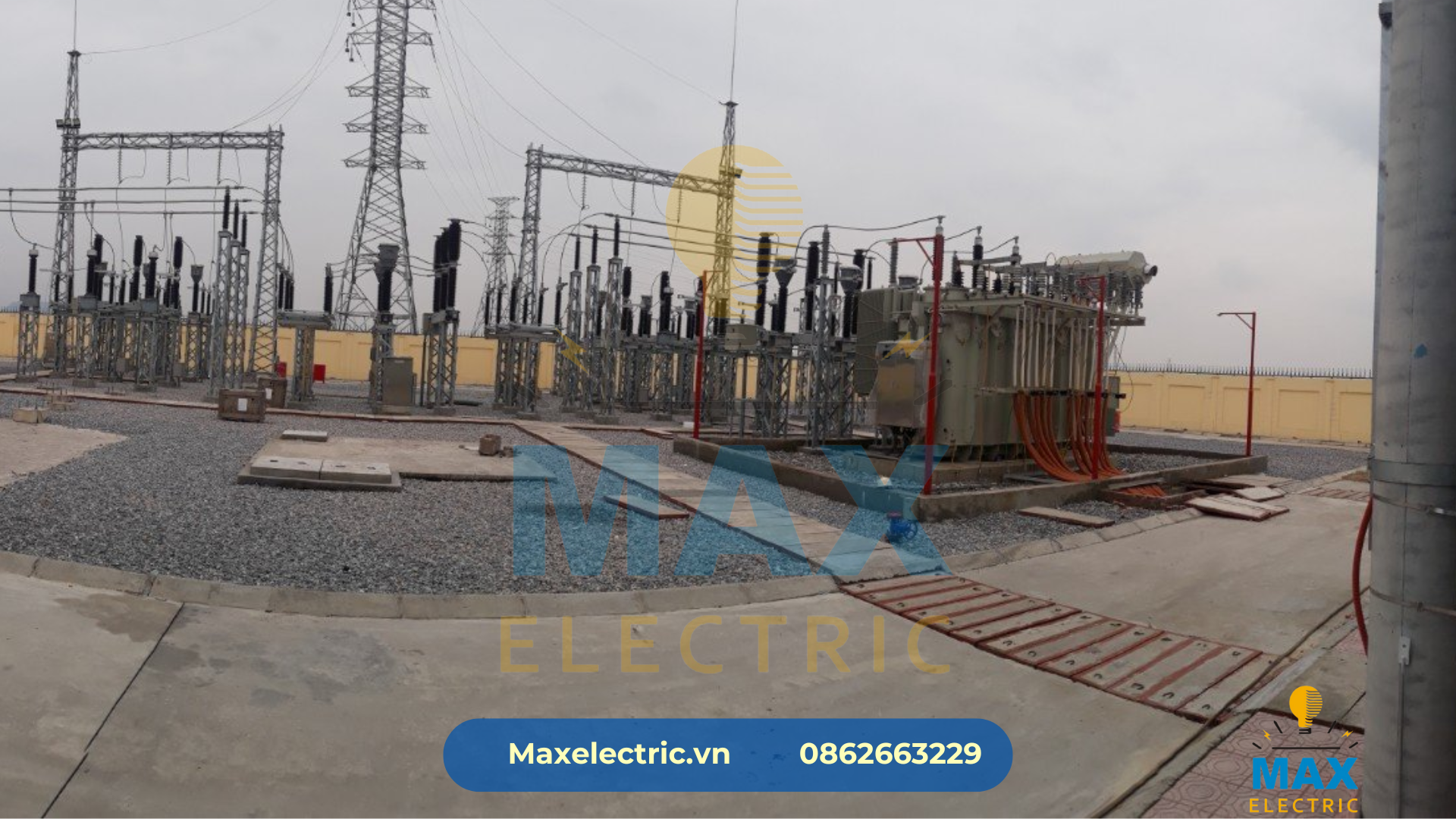

Trạm biến áp 110kV là gì ?

Trong hệ thống điện quốc gia, trạm biến áp 110kV được xem là cầu nối giữa nguồn phát và lưới phân phối, đảm bảo điện năng được truyền tải ổn định, an toàn và hiệu quả. Mức điện áp 110kV được coi là chuẩn cho các khu vực trung tâm đô thị, khu công nghiệp, cũng như các dự án năng lượng tái tạo.

Nếu không có trạm biến áp 110kV, việc vận hành lưới điện sẽ gặp rủi ro lớn như tổn thất điện năng tăng, điện áp không ổn định, nguy cơ sự cố lan rộng. Đây chính là lý do vì sao các nhà máy điện, khu công nghiệp lớn luôn yêu cầu một hoặc nhiều trạm 110kV để duy trì hoạt động.

Tìm hiểu thêm: Trạm biến áp cho trạm sạc xe điện

Liên hệ: 0862 663 229

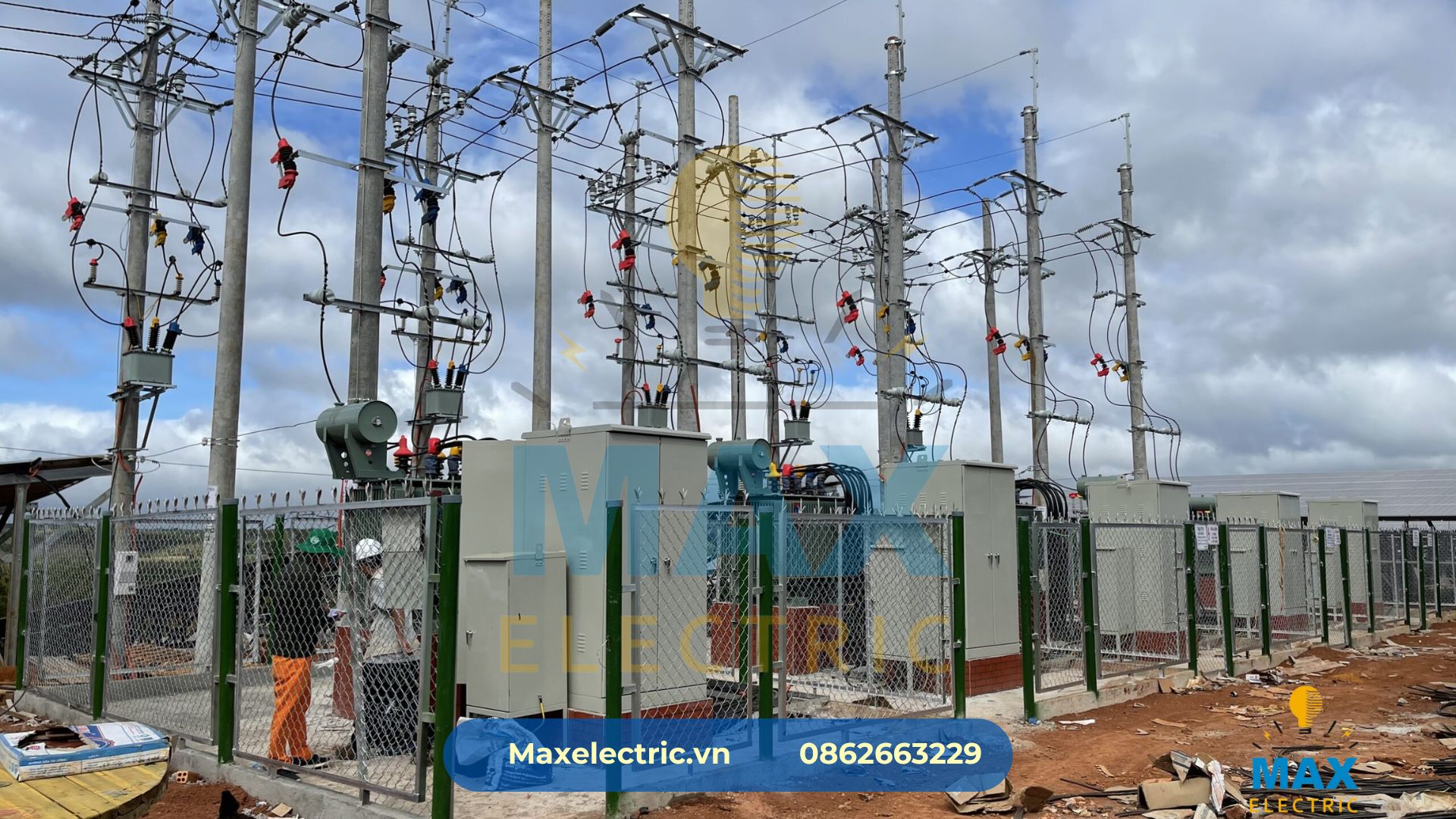

Vai trò của trạm biến áp 110kV trong hệ thống điện

Hệ thống điện quốc gia vận hành theo nguyên tắc truyền tải điện áp cao, hạ áp dần để phù hợp nhu cầu sử dụng. Điện năng từ nhà máy thường có điện áp hàng trăm kV, nếu truyền trực tiếp đến hộ tiêu thụ sẽ gây nguy hiểm và tổn thất lớn.

Lúc này, trạm biến áp 110kV thực hiện nhiệm vụ biến đổi điện áp cao xuống mức trung áp hoặc hạ áp, để cấp cho các trạm 22kV hoặc trực tiếp cho các phụ tải lớn. Nhờ đó:

• Giảm tổn thất công suất trên đường dây
• Đảm bảo an toàn cho thiết bị và con người
• Tăng độ ổn định cho lưới điện khu vực

Ở Việt Nam, 110kV là cấp điện áp phổ biến nhất cho trạm trung gian, kết nối giữa lưới 220kV và các trạm phân phối 22kV.

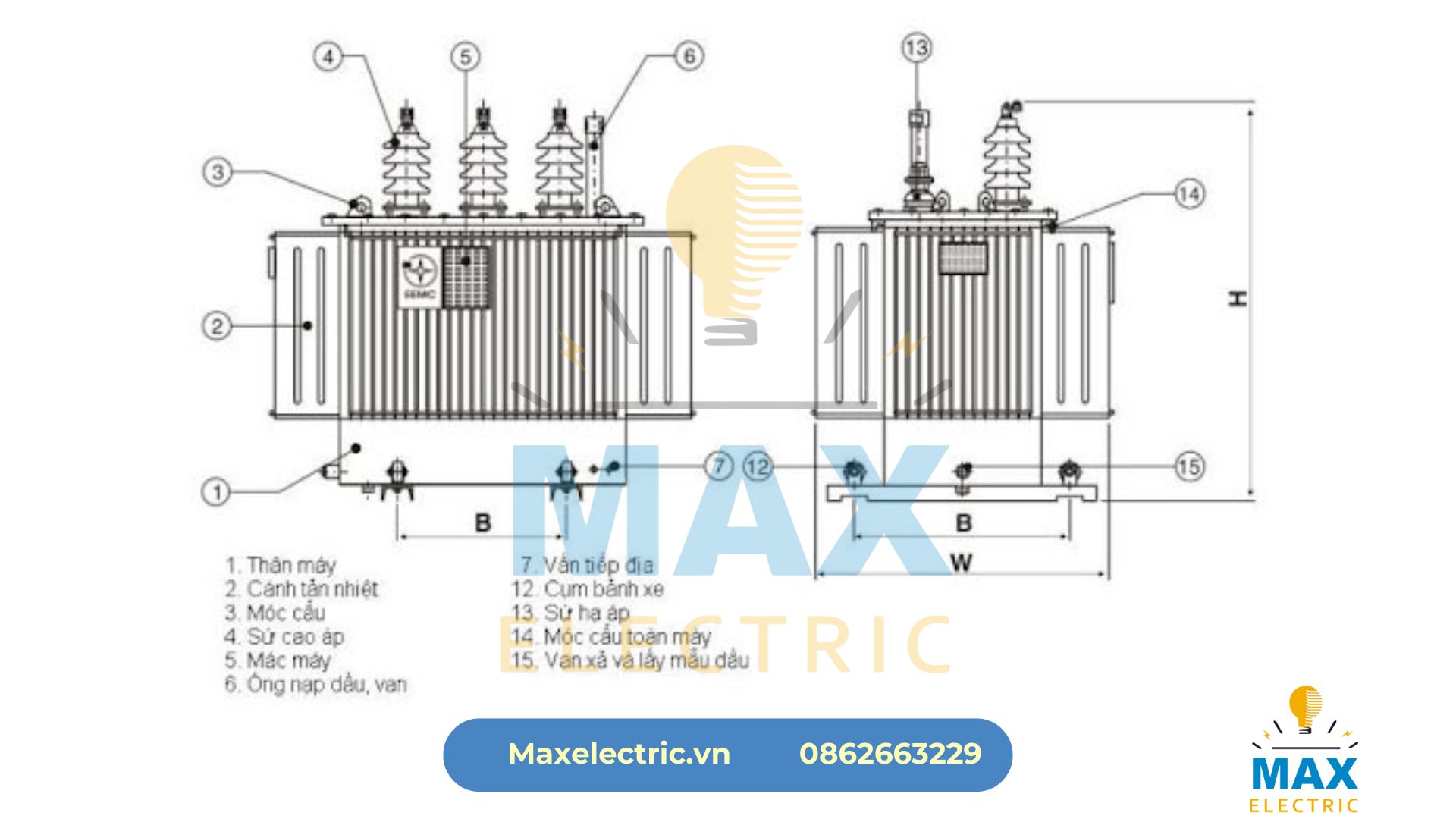

Cấu tạo cơ bản của một trạm biến áp 110kV

Một trạm 110kV bao gồm nhiều hạng mục chính, được thiết kế đồng bộ nhằm đảm bảo tính ổn định và an toàn:

Máy biến áp lực 110kV

Đây là thiết bị trung tâm, thực hiện biến đổi điện áp từ 110kV xuống 22kV hoặc 35kV. Các máy biến áp thường có công suất từ 25MVA đến 63MVA.

Thiết bị đóng cắt và bảo vệ

Bao gồm máy cắt, dao cách ly, chống sét van, đảm bảo thao tác đóng cắt nhanh, an toàn khi có sự cố.

Thanh cái và thiết bị phân phối

Giúp truyền tải và phân chia nguồn điện tới các xuất tuyến, phục vụ nhiều phụ tải khác nhau.

Hệ thống điều khiển - bảo vệ - đo lường

Trạm 110kV hiện đại tích hợp công nghệ SCADA, cho phép giám sát từ xa, cảnh báo sự cố và vận hành tự động hóa.

Kết cấu hạ tầng

Bao gồm móng thiết bị, nhà điều hành, hệ thống tiếp địa và chống sét để đảm bảo an toàn tuyệt đối.

Tìm hiểu thêm: Thiết kế trạm biến áp trạm sạc xe điện chuyên nghiệp và an toàn

Liên hệ: 0862 663 229

Các loại trạm biến áp 110kV phổ biến hiện nay

Hiện nay, trạm biến áp 110kV có thể được thiết kế dưới nhiều hình thức khác nhau, tùy theo điều kiện mặt bằng và yêu cầu kỹ thuật:

Trạm biến áp ngoài trời:

Thiết kế truyền thống, thiết bị lắp đặt ngoài trời, chi phí đầu tư thấp, dễ bảo trì.

Trạm GIS (Gas Insulated Switchgear):

Sử dụng công nghệ cách điện bằng khí SF6, tiết kiệm diện tích, phù hợp khu vực đô thị đông đúc.

Trạm hợp bộ (Compact Substation):

Tích hợp các thiết bị trong khối module, lắp đặt nhanh, tính linh hoạt cao, thường dùng trong dự án năng lượng tái tạo.

Ứng dụng thực tế của trạm biến áp 110kV

Trạm 110kV không chỉ xuất hiện trong hệ thống điện quốc gia mà còn được triển khai rộng rãi ở nhiều lĩnh vực:

• Khu công nghiệp và khu chế xuất:

Nhu cầu điện lớn, liên tục, đòi hỏi nguồn cấp ổn định.

• Nhà máy điện năng lượng tái tạo điện mặt trời, điện gió:

Cần đấu nối vào lưới điện quốc gia thông qua trạm 110kV.

• Hạ tầng đô thị và giao thông:

Đặc biệt trong bối cảnh phát triển trạm sạc xe điện, trạm biến áp 110kV đóng vai trò cực kỳ quan trọng trong việc cung cấp nguồn điện đủ tải cho hàng trăm trụ sạc.

Tìm hiểu thêm: Trạm Biến Áp Là Gì? Phân Loại Và Công Năng Của Các Loại Trạm Biến Áp Hiện Nay

Liên hệ: 0862 663 229

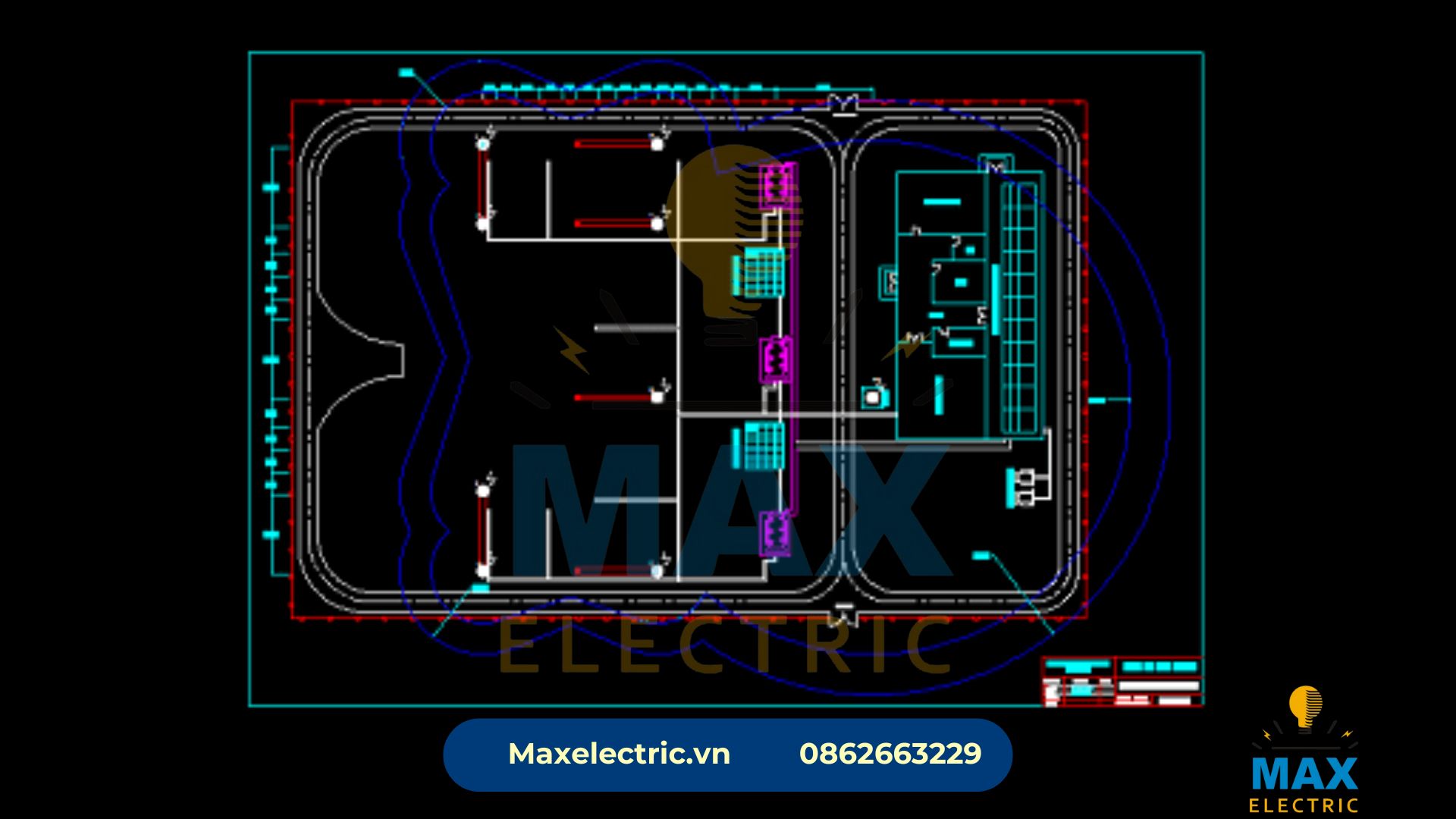

Tiêu chuẩn thiết kế trạm biến áp 110kV

Thiết kế trạm 110kV cần tuân thủ nghiêm ngặt các tiêu chuẩn Việt Nam (TCVN) và quốc tế (IEC):

• Bố trí thiết bị: Đảm bảo khoảng cách an toàn, dễ thao tác vận hành
• Hệ thống tiếp địa: Trở kháng thấp để đảm bảo an toàn khi có sự cố
• Chống sét và bảo vệ: Trang bị chống sét van, cột thu lôi đúng quy định
• Tích hợp SCADA: Giúp giám sát, điều khiển từ xa, giảm nhân công vận hành

Chi phí đầu tư cho trạm biến áp 110kV

Chi phí đầu tư một trạm biến áp 110kV phụ thuộc vào nhiều yếu tố: công suất máy biến áp, số lượng ngăn lộ, công nghệ (AIS, GIS), và yêu cầu tự động hóa. Trung bình, một trạm 110kV có chi phí từ 50 tỷ đến 150 tỷ đồng, tùy quy mô dự án.

Kết luận

Thiết kế và thi công trạm biến áp 110kV đòi hỏi chuyên môn cao, kinh nghiệm thực tế và tuân thủ chặt chẽ tiêu chuẩn an toàn. Max Electric tự hào là đơn vị chuyên nghiệp trong tư vấn, thiết kế, cung cấp thiết bị và thi công trọn gói trạm biến áp 110kV cho nhiều dự án lớn tại Việt Nam.
